Sensor gyroscopique à faible bruit pour hélicoptères télécommandés

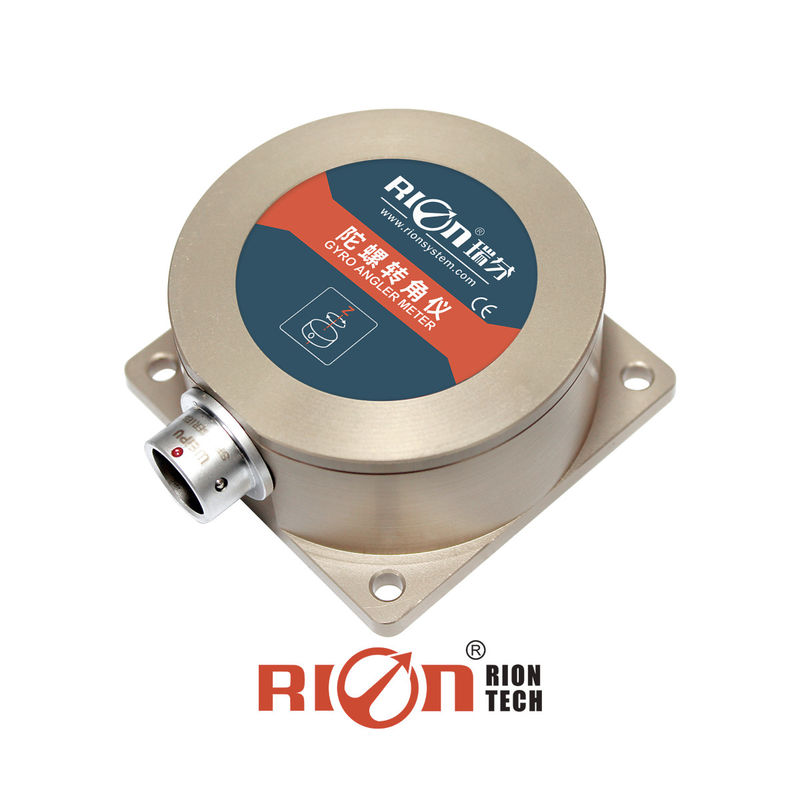

TL618D MEMS Capteur de courant électronique gyroscopique pour hélicoptères à télécommande
▶Caractéristiques clés
★ Stabilité à la dérive de haute performance
★ Faible bruit
★ Poids léger
★ Longue durée de vie, forte stabilité
★ Rentable
★ Excellentes performances de vibration
★ Tout est solide
★ Conception compacte et légère
★ 4 à 20 mA de courant de sortie
★ Large plage de températures
★ alimentation en courant continu + 9 ∼ 36 V
★ Déplacement de température < ± 0,1°/sec/°C
▶Application du produit
★ Navigation
★ Navigation des voitures
★ Réalité virtuelle 3D
★ Stabilité de la plateforme
★ Système de sécurité automatique
★ Équipement d'antenne satellite monté sur Turck
★ Contrôle industriel
★ Équipement
★ combinaison GPS
★ Stabilité de la caméra
★ Robot
★ Compensation électronique de l'erreur d'aiguille des navires sur les équipements d'induction inclinés
▶Définition générale
TL618D est un gyroscope (capteur de vitesse d'angle) basé sur le principe micro-mécanique, un dispositif inertiel miniature pour mesurer principalement la vitesse angulaire d'un objet en mouvement.Produit interne avec la technologie de détection d'anneaux de silicium ultrafin de précision afin qu'il ait une haute performance, imperméable à l'eau, anti-vibration, poids léger, caractéristiques anti-interférences électromagnétiques, etc. the filtering algorithm and the first time in the country by eliminating resonance technology to solve the influence on data because of the surrounding noise or vibration interference source to the ordinary gyroscope. TL618D ajouter une autre technologie internationale de compensation des capteurs de température pour résoudre les problèmes d'impact de la dérive de température, avec une stabilité à température excessive et des caractéristiques de longue durée de vie, etc.pour réaliser les produits nationaux similaires technologie technologique.
Les produits à faible volume et à faible coût sont maintenant largement utilisés dans l'automobile, la marine, les objets en mouvement, le contrôle de position et le contrôle d'attitude,et d'autres applications qui nécessitent des mesures d'angle précises.!
▶Données techniques
| Le montant de l'aide est fixé à: |
Paramètres |
| Plage de mesure |
± 50°/s |
± 150°/s |
± 300°/s |
| Axe de mesure |
X,Y,Z (facultatif) |
X,Y,Z (facultatif) |
X,Y,Z (facultatif) |
| Largeur de bande |
> 2000 Hz |
> 2000 Hz |
> 2000 Hz |
| Résolution |
0.1°/s |
0.1°/s |
0.1°/s |
| Non linéaire |
00,1% de FS |
00,1% de FS |
00,1% de FS |
| Dérive de température |
Le niveau de température de l'air est supérieur à ± 0,1°/s,/°C. |
Le niveau de température de l'air est supérieur à ± 0,1°/s,/°C. |
Le niveau de température de l'air est supérieur à ± 0,1°/s,/°C. |
| Heure de début |
5 secondes |
5 secondes |
5 secondes |
| Voltage d'entrée |
9 à 36 V |
9 à 36 V |
9 à 36 V |
| Courant de sortie |
4 à 20 mA |
4 à 20 mA |
4 à 20 mA |
| Actuel |
6 mA |
6 mA |
6 mA |
| Température de fonctionnement |
-40°C à +85°C |
-40°C à +85°C |
-40°C à +85°C |
| Température de stockage |
-40°C à +85°C |
-40°C à +85°C |
-40°C à +85°C |
| Charge de capacité |
1 000 Pf |
1 000 Pf |
1 000 Pf |
| Le choc |
5 g à 10 g |
5 g à 10 g |
5 g à 10 g |
| Les effets |
200 g de force motrice, 2 ms, 1⁄2 sine |
| La dérive temporelle |
20°/h |
| La vie professionnelle |
11 ans |
| Compatibilité électromagnétique |
Conformément à la norme EN61000 et à la norme GBT17626 |
| Résultats de l'enquête |
≥ 98000 heures/temps |
| Résistance à l'isolation |
≥ 100 M |
| Résistant aux chocs |
100g@11ms,3 Direction axiale (moitié sinusoïde) |
| Anti-vibration |
10 grammes, 10 ‰ 1000 Hz |
| Classe de protection |
Pour la protection contre la corrosion |
| Connecteur |
5 broches de prise d'air, assorties d'un câble 1M |
| Le poids |
110 g ((sans câble) |
