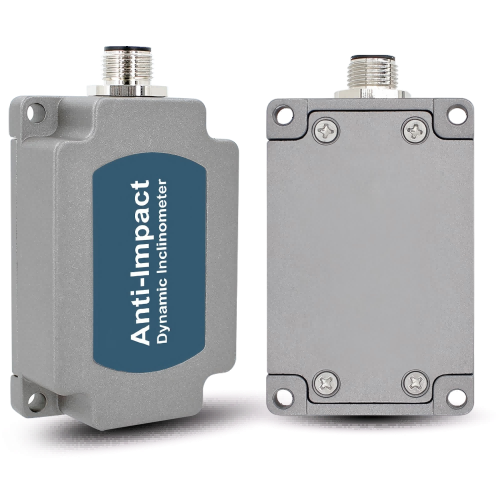

Capteur de pente dynamique HDA446T pour la surveillance de la hauteur de la lame d'une éolienne

Résultats de l'enquête

• Équipement de gravillonnage à haute vibration
• Surveillance des locomotives ferroviaires
• Détection de l'attitude du véhicule de communication par satellite
• Application de remontage de tuyaux à bouclier
• Surveillance de l'inclinaison des équipements géologiques
• Navigation en position de forage souterrain
• Mesure de l'attitude de navigation du navire
• Mesure de l'orientation basée sur l'angle d'inclinaison
• Équipement de forage pétrolier
• Mesure de l'inclinaison des différentes machines de construction

Principe de fonctionnement

Il adopte l'unité de commande de base importée et utilise le principe du pendule miniature capacitif. principe de gravité terrestre, lorsque l'unité d'angle de plongée est inclinée, la gravité de la terre peut générer une gravité composante sur le pendule correspondant, la capacité correspondante peut être modifiée, et l'angle de plongée peut être obtenu par amplification, filtration et conversion de la capacité.

Principales caractéristiques

• L'écart de roulement (angle de roulement ± 180°, angle de dérapage ± 90°, angle d'azimut ± 180°)
• Résistance à la corrosion
• Précision statique: ± 0,05°
• Sortie RS485/232/TTL facultative
• DC 9~36V large entrée de tension
• Fonctionnement à température élevée -40°C à + 85°C
• Niveau de protection IP67/IP68 Facultatif

Installation axiale

HDA446T utilise le système de coordonnées ENU, un système de droite. direction positive de l'axe Y pointe vers l'avant du support, l'angle tourné autour de l'axe Z est le angle de direction, l'angle tourné autour de l'axe X est l'angle de l'envergure, et l'angle tourné autour de l'axe Y est l'angle de roulement.

Les spécifications

Questions fréquentes

1Qu'est-ce qu'un capteur d'attitude de la lame d'une éolienne?

Un capteur d'attitude de la lame d'une éolienne est conçu pour surveiller la Il peut fournir des données de roulement, de pente et d'azimut pour l'attitude des pales la surveillance, l'analyse opérationnelle et l'optimisation du contrôle.

2Qu'est-ce qu'un capteur d'attitude peut surveiller?

Le capteur peut surveiller en temps réel les changements d'attitude des pales des éoliennes, en fournissant Cette information peut être utilisée pour la surveillance de la pente de la lame, l'exploitation de analyse de l'état et évaluation du dégagement de la lame.

3Comment la surveillance de l'attitude des pales peut-elle améliorer les performances des éoliennes?

Les données en temps réel sur l'attitude de la lame peuvent fournir une base pour optimiser le contrôle de l'envergure et le fonctionnement Dans des configurations et des conditions d'exploitation appropriées, les données de surveillance peuvent amélioration de l'efficacité de la production d'électricité.

4Le capteur peut-il aider à réduire les risques de fuite des pales des éoliennes?

La surveillance en temps réel de l'attitude de la lame fournit des données pour analyser la lame La mise en place d'un système d'évaluation des risques de dégagement et l'identification de changements anormaux d'attitude, aidant les opérateurs à évaluer les risques potentiels de dégagement et améliorer la surveillance de la sécurité des turbines.

5Où est installé le capteur d'attitude des pales des éoliennes?

Le capteur peut être installé sur la lame de l'éolienne ou sur la lame de surveillance désignée La position de la turbine doit être adaptée à la structure spécifique de la turbine et aux exigences de surveillance. le rend adapté à la surveillance en ligne à long terme.

6Quelle est la durée de vie du capteur de surveillance de lame?

La durée de vie théorique du capteur est:plus de 9 ans, en le faisant adapté aux applications de surveillance en ligne à long terme dans les éoliennes.
