Détails de produit
Place of Origin: Shenzhen
Nom de marque: RION
Numéro de modèle: HCM508B
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: $458.00 - $520.00/Pieces
Détails d'emballage: Boîte de carton
Délai de livraison: 5 à 7 jours
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 3000 pièces par mois
Dimension: |
L125*W22*H24 mm |
antivibration: |
10 grammes, 10 ‰ 1000 Hz |
La meilleure précision de direction: |
0.3° |
Le poids: |
90 g |
Plage d'inclinaison du roulement: |
±180° |
Plage d'inclinaison de la pente: |
±85° |
Résolution: |
0.1° |
MTBF: |
≥98000 heures/fois |
Dimension: |
L125*W22*H24 mm |
antivibration: |
10 grammes, 10 ‰ 1000 Hz |
La meilleure précision de direction: |
0.3° |
Le poids: |
90 g |
Plage d'inclinaison du roulement: |
±180° |
Plage d'inclinaison de la pente: |
±85° |
Résolution: |
0.1° |
MTBF: |
≥98000 heures/fois |

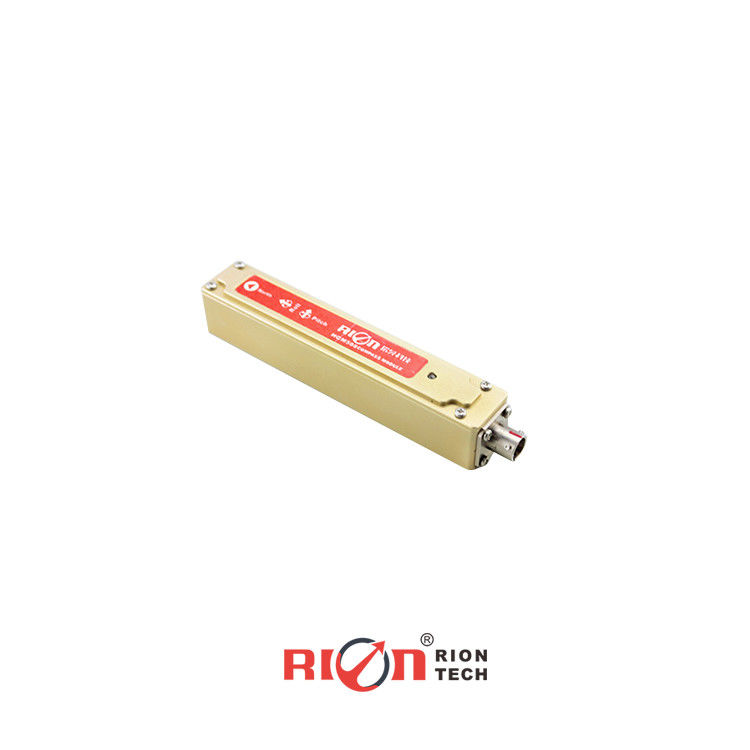

HCM508B est une boussole 3D de haute précision développée indépendamment par Rion Technology Co., Ltd. elle est intégrée avec une sortie de signal numérique RS232 et une sortie analogique de 4 ~ 20mA.plus adapté à la mesure du forageIl utilise des algorithmes d'étalonnage en fer dur et en fer molle, de sorte que toute surface d'outil avec un angle de roulement de 360° peut toujours fournir des informations de direction de haute précision.Il présente les caractéristiques de petite taille et de faible consommation d'énergie, adapté aux systèmes de mesure sensibles miniaturisés.
HCM508B intègre une technologie de détection magnétique à trois axes, calcule les données de direction en temps réel via l'unité de traitement centrale,et utilise un accéléromètre à trois axes pour compenser une large gamme d'angles d'inclinaisonIl s'agit d'un produit à haute performance et à haute stabilité.
| HCA508B | Paramètre | |
| Paramètre de direction de la boussole | La meilleure précision de direction | 0.3° |
| Résolution | 0.1° | |
| Paramètre d'inclinaison du compas | Précision de la hauteur | 0.1°<15° (plage de mesure) |
| 0.1°<30° (plage de mesure) | ||
| 0.1°<60° (plage de mesure) | ||
| 0.2°<85° (plage de mesure) | ||
| Plage d'inclinaison de la pente | ± 85° | |
| Précision du roulement | 0.1°<15° (plage de mesure) | |
| 0.1°<30° (plage de mesure) | ||
| 0.1°<60° (plage de mesure) | ||
| 0.2°<180° (plage de mesure) | ||
| Plage d'inclinaison du roulement | ± 180° | |
| Résolution | 0.1° | |
| Étalonnage | Étalonnage en fer dur | - Oui, oui. |
| Étalonnage en fer doux | - Oui, oui. | |
| Méthode d'étalonnage des interférences du champ magnétique | 24 points (étalonnage 3D) | |
| Caractéristiques physiques | Dimension | L125*W22*H24 mm |
| Le poids | 90 g | |
| Connecteur d'interface RS232/RS485/TTL | Connecteur 5PIN | |
| Caractéristiques de l'interface | Délai de démarrage | < 50 ms |
| Taux de sortie maximal | 20 Hz/s | |
| Taux de communication | 2400 à 19200 baud | |
| Format de sortie | Protocole binaire haute performance | |
| Sortie analogique | 4 à 20 mA FS ((0 à 360 degrés) | Uniquement pour les sorties de la position 4-20mA |
| Le pouvoir | Énergie électrique | Par défaut DC 12 V; 18~36 V en option |
| Courant (maximum) | 40 mA | |
| Mode idéal | 28 mA | |
| Mode veille | TBD | |
| Environnement | Portée de fonctionnement | -40°C ≈ + 85°C |
| Température de stockage | -40°C ≈ + 85°C | |
| Résistance au choc | 2500 g | |
| Compatibilité électromagnétique | Conformément à la norme EN61000 et à la norme GBT17626 | |
| Résultats de l'enquête | ≥ 98000 heures/temps | |
| Résistance à l'isolation | ≥ 100 M | |
| Résistance aux chocs | 100g@11ms,3 Direction axiale (moitié sinusoïde) | |
| Anti-vibration | 10 grammes, 10 ‰ 1000 Hz | |
★ antenne satellite satellite de recherche
★ Surveillance et cartographie de la navigation maritime
★ Navigation intégrée GPS
★ Contrôle par servo de l'antenne
★ appareil d'imagerie infrarouge
★ Détecteur laser
★ Carte pour le traceur
★ ROV robot sous-marin de navigation
★ Instruments de mesure océanographiques
