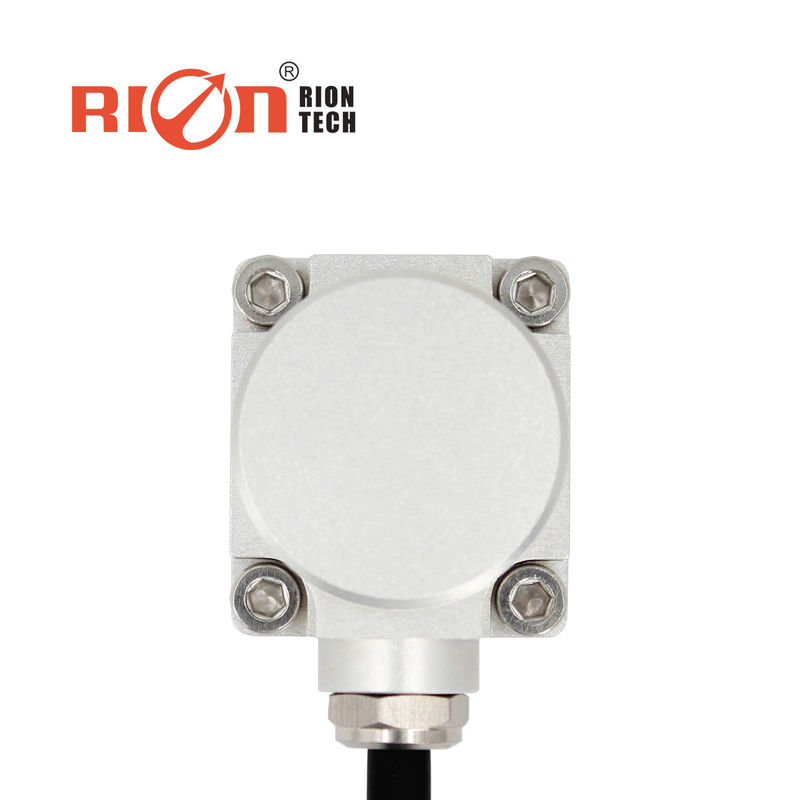

Capteur de vibrations triaxial AKM390 sortie analogique capteur capacitif en silicium

AKM390 Sortie analogique triaxiale, capteur capacitif au silicium

Description du produit:

Le AKM390 à trois axesCapteur de vibrationest un produit de série de capteurs d'accélération largement utilisé, développé et produit indépendamment, qui peut être appliqué dans de multiples domaines tels que les essais de vibration et les essais d'impact.Le produit adopte une sortie de tension analogique. L'AKM390 est un capteur capacitif en silicium monocristallin, constitué d'une puce en silicium ayant subi un traitement micro mécanique, d'un ASIC à faible consommation pour le réglage du signal,un microprocesseur pour stocker des valeurs de compensationCe produit a une faible consommation d'énergie, a été calibré, a une structure robuste et une sortie stable.La nouvelle configuration électronique fournit une alimentation à l'état solide pour la réinitialisation et une protection complète contre les surcharges. Cette série de produits présente une structure robuste, une faible consommation d'énergie et une excellente stabilité de déviation, assurant la fiabilité de la sortie du produit.

Caractéristiques:

• Trois axes (X, Y, Z)
• Voltage de sortie: 0 ~ 5V
• Voltage de l'alimentation électrique: 9 à 36 V
• Température de fonctionnement: -40 °C ~ + 85 °C
• Excellente stabilité par déviation, bonne performance environnementale (chocs, vibrations et température)

Paramètres techniques:

Un AKM390	Paramètre						Unité
Plage de mesure	±2	± 4	± 8	± 10	± 20	± 40	g
Étalonnage des écarts	< 1	< 1	< 1	< 1	< 1	< 1	mg
Axe de mesure	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	axes
Répétabilité de l'alimentation en marche/arrêt	< 2	< 2	< 2	< 2	< 2	< 2	mg (max)
Sensitivité (± 10%)	1250	625	312.5	250	125	62.5	Mv/g
Coefficient de déviation de température	0.01	60.01	0.01	0.05	0.05	0.05	Pourcentage/°C
Résolution / seuil (@ 1Hz)	> 1	> 1	> 1	> 1	> 1	> 1	mg (max)
Non linéaire	Le taux de dépôt5	Le taux de dépôt5	Le taux de dépôt8	< 1	< 1	< 1	% FS (max)
Fréquence de réponse	500	500	500	500	500	500	Hz
Largeur de bande (3DB)	1000	1000	1000	1000	1000	1000	Hz
Sensitivité transversale	1	1	1	2	2	2	%
Ratio de sensibilité aux vibrations latérales	1	1	2	5	5	5	%
Fréquence de résonance	2.4	2.4	2.4	5.5	5.5	5.5	KHz
Densité du bruit	21	21	21	86.6	86.6	86.6	Pour les appareils de surveillance de la sécurité
0 G Sortie 2,5 V	Le taux de dépôt01	Le taux de dépôt01	Le taux de dépôt01	Le taux de dépôt008	Le taux de dépôt008	Le taux de dépôt008	MV
Voltage de sortie	0 à 5 V
Résultats de l'analyse	9 à 36 VDC
Consommation en courant de fonctionnement	Pour les appareils de commande électrique
Protéger	Pour la protection contre la corrosion
Matériel	aluminium pour l'aérospatiale
Le poids	Poids net du produit: ≤ 116 g, base magnétique: ≤ 50 g
Taille	Taille du produit: L36 × W32 × H24 mm Taille de la plaque de base d'adsorption magnétique: L36 × W32 × H8,1 mm

Applications:

★ pont
★ Voiture
★ Rouleau
★ Énergie éolienne
★ Équipement médical
★ Grandes machines et moteurs
★ Vibration à basse fréquence et surveillance automatique
