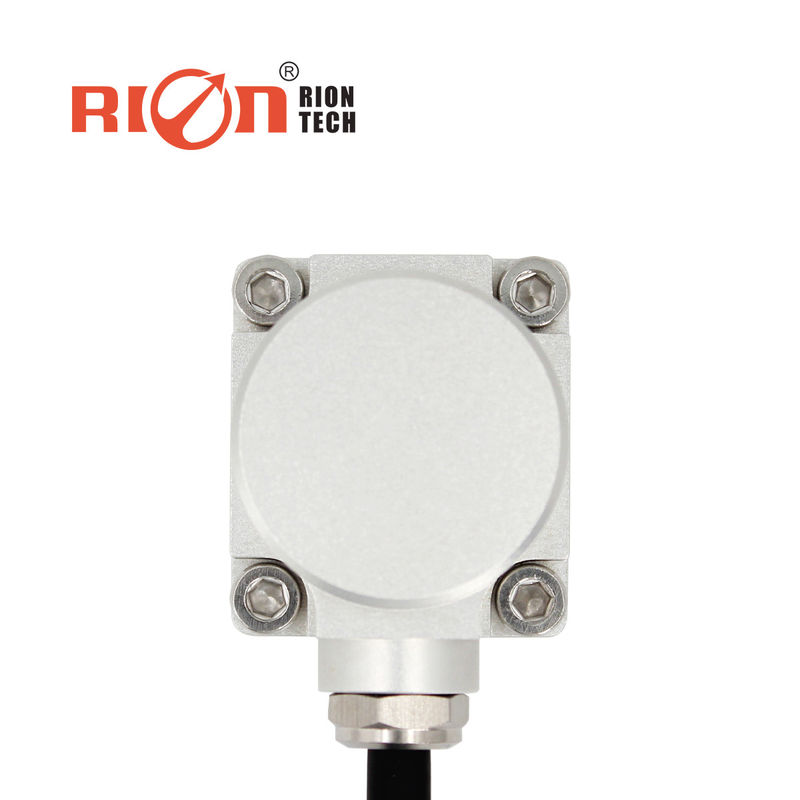

AKM390 Accéléromètre triaxial Sortie analogique Capteur capacitif au silicium

Détails de produit

Place of Origin: Shenzhen

Nom de marque: RION

Certification: CE

Model Number: AKM390

Conditions de paiement et d'expédition

Minimum Order Quantity: 1pcs

Prix: $225/Pieces

Packaging Details: CARTON

Delivery Time: 7 work days

Payment Terms: T/T, , Paypal

Supply Ability: 3000 PCS/MONTH

Obtenez le meilleur prix
Contact maintenant
Caractéristiques
Mettre en évidence:

Accéléromètre triaxial à capteur capacitif au silicium

,

Accéléromètre triaxiale à sortie analogique

,

Accéléromètre triaxiale AKM390

Fréquence de réponse:
500Hz
Fréquence de résonance:
2.4/5.5 KHz
Sensitivité (± 10%):
620,5-150 Mv/g
Largeur de bande (3DB):
1000 Hz
Voltage de sortie:
0~5V
Chaîne de mesure:
2 à 40 g
Mesure axiale:
X, Y, axe de Z
Calibrage de déviation:
<1mg>
Fréquence de réponse:
500Hz
Fréquence de résonance:
2.4/5.5 KHz
Sensitivité (± 10%):
620,5-150 Mv/g
Largeur de bande (3DB):
1000 Hz
Voltage de sortie:
0~5V
Chaîne de mesure:
2 à 40 g
Mesure axiale:
X, Y, axe de Z
Calibrage de déviation:
<1mg>
Description
AKM390 Accéléromètre triaxial Sortie analogique Capteur capacitif au silicium

Accéléromètre triaxiale AKM390, sortie analogique, capteur capacitif au silicium



Description du produit:

L'accéléromètre triaxiale AKM390 est un capteur d'accélération largement utilisé, développé et produit indépendamment par RION Technology, qui peut être appliqué aux essais de vibration.les essais d'impact et autres domainesLe produit est une sortie de tension analogique et peut être réglé avec différents codes d'adresse. Plusieurs capteurs peuvent être connectés en série sur une longue distance,qui est pratique pour la mesure en plusieurs points et l'analyse des donnéesL'AKM390 est un capteur capacitif en silicium monocristallin. Il est constitué d'une puce de silicium traitée par micro-usinage, d'un ASIC à faible consommation pour le réglage du signal,un microprocesseur pour stocker des valeurs de compensationCe produit a une faible consommation d'énergie, une structure solide et une sortie stable après étalonnage.La nouvelle configuration électronique fournit une alimentation à l'état solide pour la réinitialisation et une protection complète contre le sur courantLes accéléromètres présentent les caractéristiques d'une structure solide, d'une faible consommation d'énergie et d'une excellente stabilité des écarts pour assurer la fiabilité de la sortie du produit.



Caractéristiques:

  • Trois axes (X, Y, Z)
  • Voltage de sortie: 0 ~ 5V
  • Voltage de l'alimentation électrique: 9 à 36 V
  • Température de fonctionnement: -40 °C ~ + 85 °C
  • Excellente stabilité par déviation, bonne performance environnementale (choc, vibration et température)


Paramètres techniques:

AKM390 Accéléromètre triaxial Sortie analogique Capteur capacitif au silicium 0Un AKM390 Paramètre Unité
Plage de mesure ±2 ± 4 ± 8 ± 10 ± 20 ± 40 g

Étalonnage des écarts

< 1 < 1 < 1 < 1 < 1 < 1 mg
Axe de mesure X, Y, Z X, Y, Z X, Y, Z X, Y, Z X, Y, Z X, Y, Z axes
Répétabilité de l'alimentation en marche/arrêt < 2 < 2 < 2 < 2 < 2 < 2 mg (max)
Sensitivité (± 10%) 1250 625 312.5 250 125 62.5 Mv/g
Coefficient de déviation de température 0.01 60.01 0.01 0.05 0.05 0.05 Pourcentage/°C
Résolution / seuil (@ 1Hz) > 1 > 1 > 1 > 1 > 1 > 1 mg (max)
Non linéaire Le taux de dépôt5 Le taux de dépôt5 Le taux de dépôt8 < 1 < 1 < 1 % FS (max)
Fréquence de réponse 500 500 500 500 500 500 Hz
Largeur de bande (3DB) 1000 1000 1000 1000 1000 1000 Hz
Sensitivité transversale 1 1 1 2 2 2 %
Ratio de sensibilité aux vibrations latérales 1 1 2 5 5 5 %
Fréquence de résonance 2.4 2.4 2.4 5.5 5.5 5.5 KHz
Densité du bruit 21 21 21 86.6 86.6 86.6 Pour les appareils de surveillance de la sécurité
0 G Sortie 2,5 V Le taux de dépôt01 Le taux de dépôt01 Le taux de dépôt01 Le taux de dépôt008 Le taux de dépôt008 Le taux de dépôt008 MV
Voltage de sortie 0 à 5 V
Résultats de l'analyse 9 à 36 VDC
Consommation en courant de fonctionnement Pour les appareils de commande électrique
Protéger Pour la protection contre la corrosion
Matériel aluminium pour l'aérospatiale
Le poids Poids net du produit: ≤ 116 g, base magnétique: ≤ 50 g
Taille

Taille du produit: L36 × W32 × H24 mm

Taille de la plaque de base d'adsorption magnétique: L36 × W32 × H8,1 mm

Applications:

★ pont
★ Voiture
★ Rouleau
★ Énergie éolienne
★ Équipement médical
★ Grandes machines et moteurs
★ Vibration à basse fréquence et surveillance automatique

AKM390 Accéléromètre triaxial Sortie analogique Capteur capacitif au silicium 1AKM390 Accéléromètre triaxial Sortie analogique Capteur capacitif au silicium 2AKM390 Accéléromètre triaxial Sortie analogique Capteur capacitif au silicium 3
