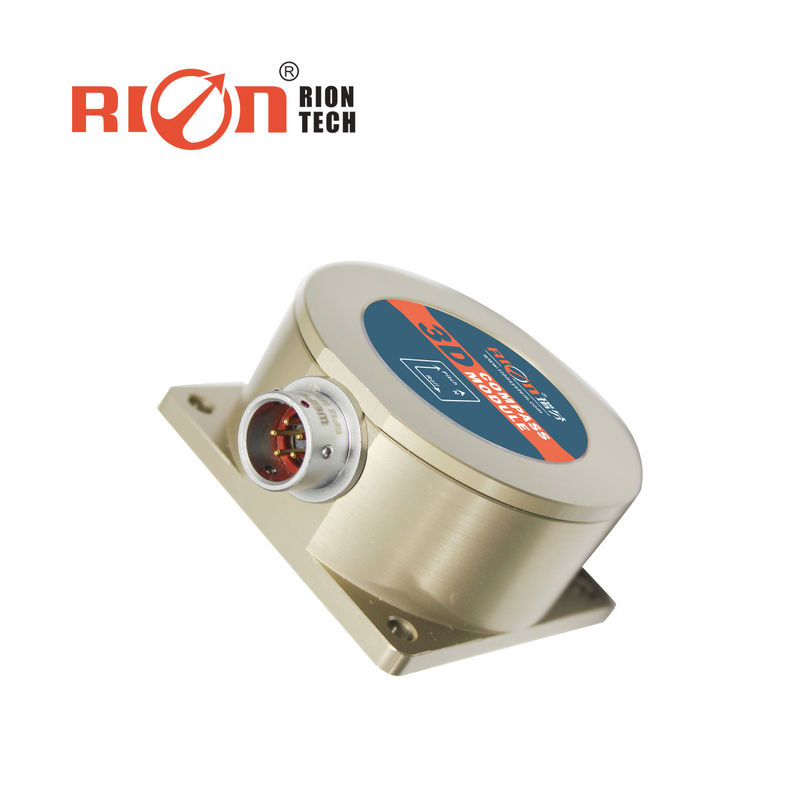

DCM302B 3D boussole électronique à faible consommation d'énergie/capteur d'inclinaison de précision

DCM302B 3D boussole électronique à faible consommation d'énergie/capteur d'inclinaison de précision

Description du produit:

Le DCM301B/DCM302B est une boussole électronique 3D de haute précision utilisant un algorithme d'étalonnage de plan bidimensionnel.et il suffit de faire pivoter le plan en place pour terminer le processus d'étalonnageEn utilisant des algorithmes d'étalonnage magnétique dur et magnétique doux, la boussole peut obtenir des résultats de mesure idéaux grâce à un étalonnage tridimensionnel dans un environnement avec des interférences magnétiques.Cette boussole intègre une technologie de détection magnétique à trois axes, qui peut calculer la position en temps réel par l'intermédiaire de l'unité centrale de traitement,et un accéléromètre à trois axes est utilisé pour compenser une large gamme d'angles d'inclinaison afin de s'assurer que la boussole peut fournir des données de direction précises même à des angles d'inclinaison allant jusqu'à ± 85°La boussole électronique intègre un contrôle MCU de haute précision, avec des modes de sortie diversifiés. Les interfaces standard comprennent RS232/RS485/TTL et d'autres interfaces,et d'autres interfaces de communication peuvent être personnalisées.

Le DCM302B est petit, à faible consommation d'énergie et peut être utilisé dans de nombreux domaines tels que la stabilité des antennes, les véhicules et l'intégration des systèmes.Sa haute résistance aux chocs et sa fiabilité lui permettent également de fonctionner normalement dans des environnements extrêmement difficiles., et il convient à un système de contrôle d'intégration de mesure de haute précision.

Caractéristiques:

• Précision de la trajectoire: 0,5° à 0,8°
• Plage de mesure de l'angle d'inclinaison: ± 85°
• Résolution de l'angle d'inclinaison: 0,1°
• Anti-vibration: 10 grammes, 10 ‰ 1000 Hz
• Précision de l'angle d'inclinaison: 0,1°
• Température ambiante: -40°C+85°C
• Résultats de l'émission

Paramètres techniques:

Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.		Paramètre
Direction de la boussole	La meilleure précision de direction	0.5°
	Résolution	0.1°
Paramètre d'inclinaison du compas	Précision de la hauteur	0.1°<15° (plage de mesure)
		0.2°<30° (plage de mesure)
		0.3°<60° (plage de mesure)
		0.3°<85° (plage de mesure)
	Plage d'inclinaison de la pente	± 85°
	Précision du roulement	0.1°<15° (plage de mesure)
		0.2°<30° (plage de mesure)
		0.3°<60° (plage de mesure)
		0.3°<85° (plage de mesure)
	Plage d'inclinaison du roulement	± 85°
	Résolution	0.1°
	La meilleure plage de compensation de pente	< 40°
Étalonnage	Étalonnage en fer dur	- Oui, oui.
	Étalonnage en fer doux	- Oui, oui.
	Méthode d'étalonnage des interférences du champ magnétique	Rotation du plan en 1 cercle ((Calibration 2D)
Caractéristiques physiques	Dimension	L60 × W59 × H33 mm
	Le poids	PCBA: 20 g, avec coquille: 100 g
	Connecteur d'interface RS232/RS485/TTL	Connecteur 5PIN
Caractéristiques de l'interface	Délai de démarrage	< 50 ms
	Taux de sortie maximal	20 Hz/s
	Taux de communication	2400 à 19200 baud
	Format de sortie	Protocole binaire haute performance
Le pouvoir	Énergie électrique	(par défaut) DC+5V
		(Customisé) DC9 ≈ 36V
	Courant (maximum)	40 mA
	Mode idéal	30 mA
	Mode veille	TBD
Environnement	Portée de fonctionnement	-40°C ≈ + 85°C
	Température de stockage	-40°C ≈ + 85°C
	Résistance au choc	2500 g
Compatibilité électromagnétique	Conformément à la norme EN61000 et à la norme GBT17626
Résultats de l'enquête	≥ 98000 heures/temps
Isolement	≥ 100 M
Antichoc	100g@11ms,3 Direction axiale (moitié sinusoïde)
Anti-vibration	10 grammes, 10 ‰ 1000 Hz

Applications:

★ Cartographie de navigation

★ Navigation intégrée GPS

★ Contrôle par servo de l'antenne

★ Dispositif de peinture de carte

★ Robot pour des occasions spéciales

★ Télémètre laser

★ appareil d'imagerie infrarouge
