Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: Rion
Certification: CE
Numéro de modèle: HDA436T-C2
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: $105/Pieces 1-9 Pieces
Détails d'emballage: Boîte
Délai de livraison: 7 jours pour des échantillons
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 5000/month
exactitude statique: |
± 0,05° |
Précision dynamique:: |
± 0,1° |
Résolution: |
0.01° |
Temps de démarrage: |
1s |
Signal de sortie: |
Le numéro d'enregistrement est le numéro d'enregistrement de l'établissement. |
Axe de mesure: |
Axe d'axe des abscisses/axe des ordonnées/Z |
Résistance à l'isolation: |
≥ 100 Megohm |
Le poids: |
≤ 165 g (à l'exclusion des câbles) |
exactitude statique: |
± 0,05° |
Précision dynamique:: |
± 0,1° |
Résolution: |
0.01° |
Temps de démarrage: |
1s |
Signal de sortie: |
Le numéro d'enregistrement est le numéro d'enregistrement de l'établissement. |
Axe de mesure: |
Axe d'axe des abscisses/axe des ordonnées/Z |
Résistance à l'isolation: |
≥ 100 Megohm |
Le poids: |
≤ 165 g (à l'exclusion des câbles) |

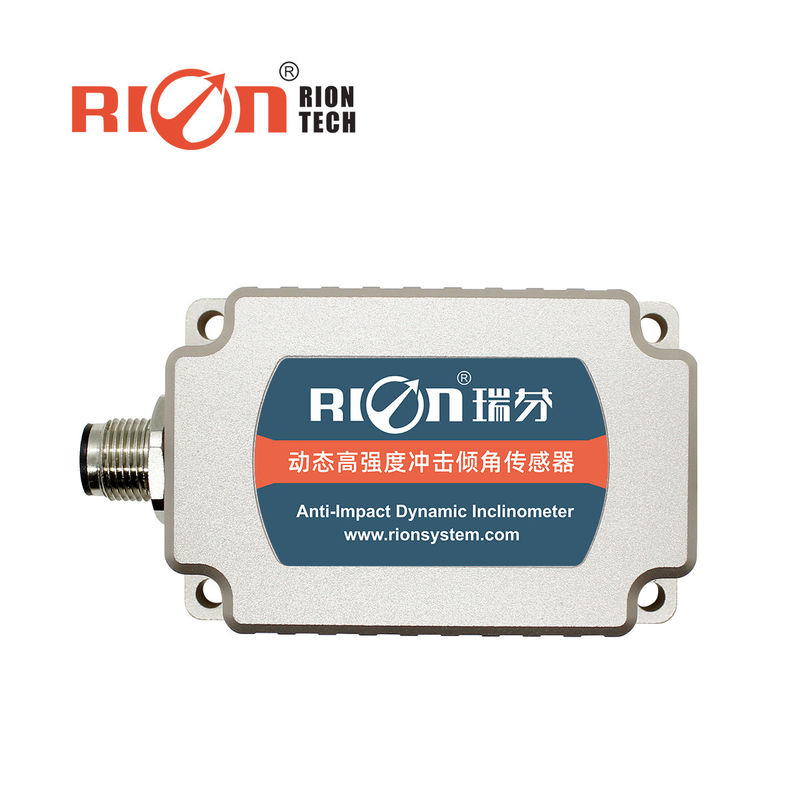

HDA436T Capteur d'inclinaison dynamique MEMS numérique pour mesurer les machines dynamiques
▶ Caractéristiques clés
★ portée (angle de roulement ± 180°, angle de mise à l'envers ± 90°, angle d'azimut ± 180°)
★ Précision dynamique: ± 0,1°
★ Précision statique: ± 0,05°
★ DC 9~6V entrée de tension large
★ Opération à température élevée -40°C à + 85°C
★ Niveau de protection IP67/IP68 Facultatif
▶ Application du produit
★ Équipement de graville à fort impact vibratoire
★ surveillance des locomotives ferroviaires
★ Détection de position du véhicule par communication par satellite
★ Application de remontage de tuyaux à bouclier
★ Application de remontage de tuyaux à bouclier
★ Surveillance de l'inclinaison des équipements géologiques
★ Navigation en position de forage sous-terrain
★ Mesure de l'attitude de navigation des navires
▶Description du produit
HDA436T/HDA437T Une nouvelle génération de capteur d'inclinaison dynamique MEMS numérique lancé par RION Technology.d'une épaisseur n'excédant pas 1 mm,.HDA436T est doté d'un capteur d'accélération et de gyroscope de haute précision intégré et intègre l'algorithme de filtre Kalman, qui peut mesurer les données de mouvement en temps réel du support en mouvement ou en vibration.Les modes de sortie du signal tels que RS485 / RS232 / TTL sont facultatifs, et l'évolutivité est forte.
Ce produit adopte le principe de mesure sans contact, qui peut produire l'attitude et l'inclinaison en temps réel.Il est simple à utiliser et n'a pas besoin de récupérer les changements relatifs des deux surfaces.Unités de gyroscopie et de régulation de la température de haute précision intégrées à l'intérieur pour compenser en temps réel l'accouplement orthogonal non linéaire, la dérive de température et l'accélération centrifuge;éliminer considérablement les erreurs centrifuges causées par les interférences de l'accélération du mouvement, améliorer la précision des mesures de la dynamique du produit; s'adapter à des mouvements complexes à long terme Travailler dans des endroits et des environnements difficiles.Le produit est un capteur de mesure à double mode dynamique et statique avec une forte résistance aux interférences électromagnétiques externes..Il convient à toutes sortes d'environnements industriels de choc et de vibration à grande échelle et à haute résistance, et est un choix idéal pour le contrôle et la mesure de l'attitude de l'automatisation industrielle.
▶Les spécifications
| HDA436T | Condition | Indice | |
| Plage de mesure | - |
Retour à ±180°, inclinaison ±90°, azimuth ±180° (valeur initiale à l'arrêt de marche est de 0°) |
|
| Axe de mesure | - | Axe X / axe Y / axe Z | |
| Résolution | - | 00,01° | |
| Précision statique | @ 25°C | ± 0,05° | |
| Précision dynamique (RMS) | @ 25°C | ± 0,1° | |
| Le gyro | gamme | - | ± 250°/s |
| Stabilité de biais zéro (moyenne de 10 s) | - | 8.5°/h | |
| Instabilité de biais zéro (all) | - | 4.5°/h | |
| Coefficient de marche aléatoire de l'angle | - | 0.25°/sqrt ((h) | |
| Accélération | gamme | - | ± 8 g |
| Stabilité du biais (moyenne de 10 s) | - | 00,02 mg ou moins | |
| Instabilité du biais | - | 00,005 mg | |
| Coefficient de marche aléatoire de la vitesse | - | 0.005m/s/sqrt ((h) | |
| Coefficient de température au point zéro | -40°C à 85°C | ± 0,01°/°C | |
| Coefficient de température de sensibilité | -40°C à 85°C | ≤ 100 ppm/°C | |
|
Temps de démarrage |
1S | ||
| Temps de réponse | 0.01S | ||
| Signal de sortie |
Le numéro d'enregistrement est le numéro d'enregistrement de l'établissement. |
||
| Compatibilité électromagnétique | Conformément à la norme EN61000 et à la norme GBT17626 | ||
| Résultats de l'enquête | ≥ 98000 heures / heure | ||
| Résistance à l'isolation | ≥ 100 Megohm | ||
| Résistance aux chocs | 100 g @ 11 ms,3 direction axiale (à moitié sinusoïde) | ||
| Anti-vibration | 10 grammes, 10 ‰ 1000 Hz | ||
| Niveau d'étanchéité |
configuration standard: IP67 configuration facultative: IP68 ou IP68 avec câble anticorrosion |
||
| Les câbles | Standard sans câblage, prise d'aviation M12 de 2 m en option avec câble non blindé en PVC | ||
| Le poids |
≤ 165 g (à l'exclusion des câbles) |
||
