AKG392 Capteur de vibration à trois axes
, AKG392 Capteur de vibration MEMS industriel

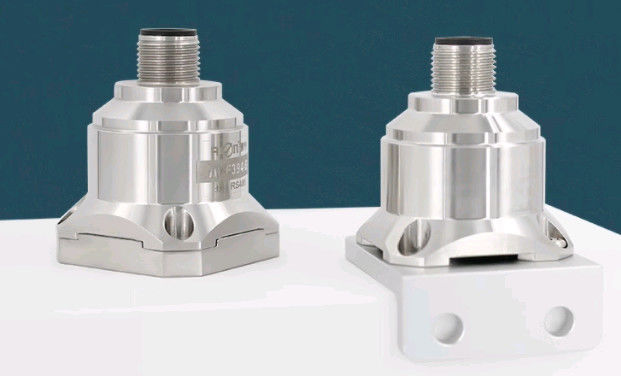

AKG392 Industrie MEMS Capteur de vibration à trois axes avec sortie de vitesse et d'amplitude
AKF392 Capteur de vibration numérique MEMS.pdf
▶ CARACTÉRISTIQUES PRINCIPALES
★ Trois axes (X, Y, Z)
★ Signal de sortie : RS232 ; RS485 ; TTL
★ Tension d'alimentation : 9~36V
★ Résistance aux chocs : 2000G
★ Température de fonctionnement : -40°C ~ +85°C
★ Température de stockage : -40°C ~ +85°C
★ Dimensions : L34.3×L34.3×H38.5mm
★ Excellente stabilité de dérive, bonnes performances environnementales (choc, vibration et température)
▶ APPLICATION
★ Équipement médical
★ Pont
★ Automobile
★ Rouleau compresseur
★ Enregistrements d'accidents, surveillance et prédiction de la fatigue
★ Production d'énergie éolienne
★ Gros machines, moteurs
★ Vibration basse fréquence et surveillance automatique
★ Surveillance des systèmes de trafic, analyse des remblais et détection de défauts de chemins de fer à grande vitesse
▶ INTRODUCTION
Le capteur de vibration triaxial AKG392 est un produit développé et produit de manière indépendante, appliqué dans une large gamme d'applications, couvrant de nombreux domaines tels que les tests de vibration et les tests d'impact. Le produit adopte une sortie d'interface numérique avec des options RS232/485/TTL. Différents codes d'adresse peuvent être définis, plusieurs Capteur de vibrationpeuvent être installés en série pour une longue distance, ce qui est pratique pour la mesure multipoint et l'analyse des données. Le traitement FFT interne peut directement sortir la fréquence et la vitesse de vibration de l'objet et Amplitude, pratique pour les utilisateurs d'analyser les données.
Les utilisateurs peuvent modifier la fréquence d'échantillonnage en fonction de la fréquence réelle de l'objet pour améliorer la précision de la mesure de fréquence. L'AKG392 est un capteur capacitif en silicium monocristallin, composé d'une puce de silicium traitée par micro-usinage, d'un ASIC basse consommation pour le réglage du signal, d'un microprocesseur pour le stockage des valeurs de compensation et d'un capteur de température. Ce produit a une faible consommation d'énergie, une calibration, une structure robuste et une sortie stable. La nouvelle configuration électronique fournit une alimentation à semi-conducteurs pour la réinitialisation et la protection contre les surtensions. La stabilité à long terme et la dérive du facteur d'échelle sur toute la plage d'échelle sont généralement inférieures à 0,1 %. Cette série de produits présente les caractéristiques d'une structure robuste, d'une faible consommation d'énergie et d'une excellente stabilité de dérive, garantissant une fiabilité de sortie stable.
▶ SPÉCIFICATIONS
| AKG392 |
PARAMÈTRES |
UNITÉ |
| Plage |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Calibration du biais |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
mg |
| Axe de mesure |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
axe |
| Répétabilité de la mise sous tension/hors tension |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
mg(max) |
| Coefficient de température du biais |
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
% / °C (typique) |
| Résolution/seuil (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg(max) |
| Non-linéarité |
<0.5 |
<0.8 |
<1 |
<1 |
<1 |
<1 |
% FS (max) |
| Bande passante (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Sensibilité d'axe croisé |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Rapport de sensibilité aux vibrations transversales |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Densité de bruit |
21 |
21 |
21 |
86.6 |
86.6 |
86.6 |
µg/√Hz |
| Fréquence de résonance |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
kHz |
| Taux de sortie |
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz |
| Interface de sortie |
RS232/RS485/TTL |
| Protocole |
Protocole RION 68 et protocole MODBUS RTU |
| Entrée (VDD_VSS) |
9~36 VDC |
| Consommation de courant de fonctionnement |
<60mA @ 12 VDC |
| Connecteur |
Connecteur M12 standard industriel |
| Poids |
Poids net du produit : 82g, Base magnétique : 48g, Plaque adaptatrice en L 20g |
| Dimensions |
Dimensions du produit : 34.3*34.3*38.5mm
Dimensions de la base d'adsorption magnétique : 34.23*34.23*6mm
Dimensions de la plaque adaptatrice en L : 36*44*15mm
|
▶ CONNEXION
|
COULEUR FIL FONCTION COULEUR
FONCTION
|
NOIR |
BLANC |
BLEU |
MARRON |
| GND |
RS232(RXD)/
RS485(D+)
|
RS232(TXD)/
RS485(D-)
|
Vcc 9~36V |
▶ PROTOCOLE DE COMMUNICATION
Le produit comprend les protocoles 68 et MODBUS RTU. Les paramètres de configuration par défaut du protocole sont les suivants :
| PROTOCOLE |
PROTOCOLE RION 68 |
MODBUS-RTU |
| Code d'adresse |
0 |
1 |
| Adresse de diffusion |
255 |
0 |
| Débit en bauds du port série |
9600 |
9600 |
| Bit de parité |
Aucune parité |
Parité paire |
| Bit de démarrage du port série |
1 bit |
1 bit |
| Longueur des données du port série |
8 bits |
8 bits |
| Bit d'arrêt du port série |
1 bit |
1 bit |
| Mode de sortie |
Question et réponse |
Question et réponse |
| Format des données |
Format des données |
Format des données |
| Méthode de vérification des données |
Somme de contrôle |
CRC16 |
