Hda437t Instrument de surveillance dynamique de pente haute précision haute vibration

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: Rion

Certification: CE, FCC,ROHS , ISO

Numéro de modèle: Le nombre de véhicules ne doit pas dépasser 5 tonnes.

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: $128/Pieces

Détails d'emballage: Boîte

Délai de livraison: 5 à 7 jours

Conditions de paiement: T/T, Paypal

Capacité d'approvisionnement: 5000/month

Obtenez le meilleur prix
Contact maintenant
Caractéristiques
Mettre en évidence:

instrument de surveillance de la pente dynamique de haute précision

,

instrument de surveillance de la pente dynamique à haute vibration

Chaîne de mesure:
Roulement ± 180 °, inclinaison ± 90 °, azimuth ± 180 ° (valeur initiale à l'arrêt de marche est de 0
Énergie:
9~36v
exactitude dynamique:
0.1deg
Résolution:
0.01deg
exactitude statique:
0.05deg
Chaîne d'accélération:
±8g
Chaîne de compas gyroscopique:
±250°/s
Signal de sortie:
CAN2.0A/CAN2.0B
Niveau étanche:
configuration standard: IP67 configuration facultative: IP68 ou IP68 avec câble anticorrosion
Le poids:
165g
Chaîne de mesure:
Roulement ± 180 °, inclinaison ± 90 °, azimuth ± 180 ° (valeur initiale à l'arrêt de marche est de 0
Énergie:
9~36v
exactitude dynamique:
0.1deg
Résolution:
0.01deg
exactitude statique:
0.05deg
Chaîne d'accélération:
±8g
Chaîne de compas gyroscopique:
±250°/s
Signal de sortie:
CAN2.0A/CAN2.0B
Niveau étanche:
configuration standard: IP67 configuration facultative: IP68 ou IP68 avec câble anticorrosion
Le poids:
165g
Description

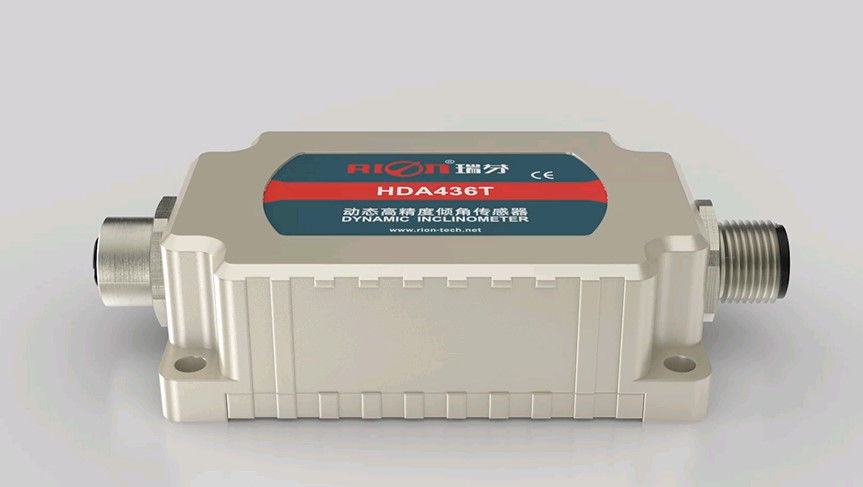

Hda437t Instrument de surveillance dynamique de pente haute précision haute vibration

HDA437T Mètre de pente dynamique de haute précision MEMS Capteur d'angle dynamique Capteur de niveau d'esprit dynamique pour les vibrations élevées

▶ DESCRIPTION du produit

HDA436T/HDA437T Une nouvelle génération de capteur d'inclinaison dynamique MEMS numérique lancé par RION Technology.d'une épaisseur n'excédant pas 1 mm,.
Le HDA436T est équipé d'un capteur d'accélération et de gyroscopie de haute précision intégré et intègre l'algorithme de filtre Carman, qui peut mesurer les données de mouvement en temps réel du support en mouvement ou en vibration.Le produit est doté d'un double CAN (CAN2).0A / CAN2.0B), qui est hautement évolutif.
Ce produit adopte le principe de mesure sans contact, qui peut produire l'attitude et l'inclinaison en temps réel.Il est simple à utiliser et n'a pas besoin de récupérer les changements relatifs des deux surfaces.Unités de gyroscopie et de régulation de la température de haute précision intégrées à l'intérieur pour compenser en temps réel l'accouplement orthogonal non linéaire, la dérive de température et l'accélération centrifuge;éliminer considérablement les erreurs centrifuges causées par les interférences de l'accélération du mouvement, améliorer la précision des mesures de la dynamique du produit; s'adapter à des mouvements complexes à long terme Travailler dans des endroits et des environnements difficiles.
Le produit est un capteur de mesure à double mode dynamique et statique, fortement résistant aux interférences électromagnétiques externes.Il convient à toutes sortes d'environnements industriels de choc et de vibration à grande échelle et à haute résistance, et est un choix idéal pour le contrôle et la mesure de l'attitude de l'automatisation industrielle.









▶ Caractéristiques clés

★ portée (angle de roulement ± 180 °, angle de dénivelé ± 90 °, angle d'azimut ± 180 °)
★ Précision dynamique: ± 0,1 °
★ DC 9~36V large entrée de tension
★ Fonctionnement à haute température -40 ~ + 85 °C
★ Résolution 0,01 °
★ sortie CAN2.0A/CAN2.0B facultative
★ Haute résistance aux vibrations > 2000 g
★ Niveau de protection IP67/IP67 Facultatif

Application du produit

★ Équipement de concassage à haute vibration
★ recherche d'étoiles par antenne satellite
★ Navigation en position de forage sous-terrain
★ surveillance des locomotives ferroviaires
★ Surveillance de l'inclinaison des équipements géologiques
★ Équipement de forage pétrolier
★ Mesure de l'attitude de navigation des navires
★ Application de remontage de tuyaux à bouclier
★ Détection de position du véhicule par communication par satellite
★ Mesure de l'inclinaison des différentes machines d'ingénierie








▶ SPÉCIFICATIONS


Hda437t Instrument de surveillance dynamique de pente haute précision haute vibration 0Les données sont fournies par les autorités compétentes de l'État membre dans lequel elles sont situées.ConditionIndice
Plage de mesure

Ruloir ± 180 °, inclinaison ± 90 °, azimuth ± 180 °

(valeur initiale à l'arrêt de marche est de 0 °)

Axe de mesure Axe X / axe Y / axe Z
Résolution 00,01°
Précision statique@ 25°C± 0,05°
Précision dynamique@ 25°C± 0,1°

Le gyro



gamme-± 250°/s
Stabilité de biais zéro (moyenne de 10 s)-8.5°/h
Instabilité de biais zéro (all)-4.5°/h
Coefficient de marche aléatoire de l'angle-0.25°/sqrt ((h)

Accélération



gamme-± 8 g
Stabilité du biais (moyenne de 10 s)-00,02 mg ou moins
Instabilité du biais-00,005 mg
Coefficient de marche aléatoire de la vitesse-0.005m/s/sqrt ((h)
Coefficient de température au point zéro-40°C à 85°C± 0,01°/°C
Coefficient de température de sensibilité-40°C à 85°C≤ 100 ppm/°C
Temps de démarrage1S
Temps de réponse0.01S
Signal de sortieLe système d'aérodrome doit être équipé d'un système d'aérodrome de type A.
Compatibilité électromagnétiqueConformément à la norme EN61000 et à la norme GBT17626
Résultats de l'enquête≥ 98000 heures / heure
Résistance à l'isolation≥ 100 Megohm
Résistance aux chocs100 g @ 11 ms, direction axiale 3 (moitié sinusoïde)
Anti-vibration10 grammes, 10 ‰ 1000 Hz
Niveau d'étanchéité

configuration standard: IP67

configuration facultative: IP68 ou IP68 avec câble anticorrosion

Les câblesStandard sans câblage, prise d'aviation M12 de 2 m en option avec câble non blindé en PVC
Le poidsConnecteur simple ≤ 165 g / double connecteur ≤ 180 g (sans câble)


 Hda437t Instrument de surveillance dynamique de pente haute précision haute vibration 1

Hda437t Instrument de surveillance dynamique de pente haute précision haute vibration 2
Hda437t Instrument de surveillance dynamique de pente haute précision haute vibration 3



Méthode d'installation




▶ Les paramètres mécaniques
○ Connecteur: connecteur 5P M12
○ Niveau de protection: IP67
○ Matériau de l'enveloppe: alliage d'aluminium glacé
○ Installation: quatre vis M4
