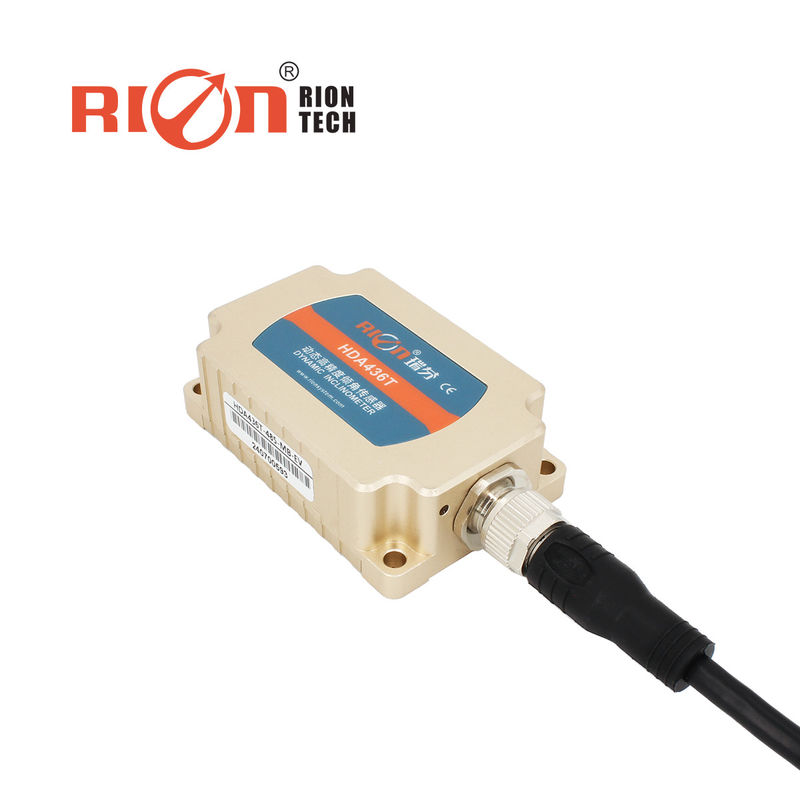

Hda437t Capteur dynamique d'inclinaison Canbus Mems pour le contrôle de l'automatisation industrielle

▶Description du produit

HDA436T/HDA437T Une nouvelle génération de capteur d'inclinaison dynamique MEMS lancé par RION Technology.d'une épaisseur n'excédant pas 1 mm,.

Le HDA436T est équipé d'un capteur d'accélération et de gyroscopie de haute précision intégré et intègre l'algorithme de filtre Carman, qui peut mesurer les données de mouvement en temps réel du support en mouvement ou en vibration.Le produit est doté d'un double CAN (CAN2).0A / CAN2.0B), qui est hautement évolutif.

Ce produit adopte le principe de mesure sans contact, qui peut produire l'attitude et l'inclinaison en temps réel.Il est simple à utiliser et n'a pas besoin de récupérer les changements relatifs des deux surfaces.

Les unités AD et gyros de haute précision intégrées à l'intérieur pour compenser en temps réel l'accouplement orthogonal non linéaire, la dérive de température et l'accélération centrifuge;éliminer considérablement les erreurs centrifuges causées par les interférences de l'accélération du mouvement, améliorer la précision des mesures de la dynamique du produit; s'adapter à des mouvements complexes à long terme Travailler dans des endroits et des environnements difficiles.

Le produit est un capteur de mesure à double mode dynamique et statique, fortement résistant aux interférences électromagnétiques externes.Il convient à toutes sortes d'environnements industriels de choc et de vibration à grande échelle et à haute résistance, et est un choix idéal pour le contrôle et la mesure de l'attitude de l'automatisation industrielle.

▶ SPÉCIFICATIONS

Les données sont fournies par les autorités compétentes de l'État membre dans lequel elles sont situées.		Condition	Indice
Plage de mesure			Ruloir ± 180 °, inclinaison ± 90 °, azimuth ± 180 ° (valeur initiale à l'arrêt de marche est de 0 °)
Axe de mesure			Axe X / axe Y / axe Z
Résolution			00,01°
Précision statique		@ 25°C	± 0,05°
Précision dynamique		@ 25°C	± 0,1°
Le gyro	gamme	-	± 250°/s
	Stabilité de biais zéro (moyenne de 10 s)	-	8.5°/h
	Instabilité de biais zéro (all)	-	4.5°/h
	Coefficient de marche aléatoire de l'angle	-	0.25°/sqrt ((h)
Accélération	gamme	-	± 8 g
	Stabilité du biais (moyenne de 10 s)	-	00,02 mg ou moins
	Instabilité du biais	-	00,005 mg
	Coefficient de marche aléatoire de la vitesse	-	0.005m/s/sqrt ((h)
Coefficient de température au point zéro		-40°C à 85°C	± 0,01°/°C
Coefficient de température de sensibilité		-40°C à 85°C	≤ 100 ppm/°C
Temps de démarrage		1S
Temps de réponse		0.01S
Signal de sortie		Le système d'aérodrome doit être équipé d'un système d'aérodrome de type A.
Compatibilité électromagnétique		Conformément à la norme EN61000 et à la norme GBT17626
Résultats de l'enquête		≥ 98000 heures / heure
Résistance à l'isolation		≥ 100 Megohm
Résistance aux chocs		100 g @ 11 ms, direction axiale 3 (moitié sinusoïde)
Anti-vibration		10 grammes, 10 ‰ 1000 Hz
Niveau d'étanchéité		configuration standard: IP67 configuration facultative: IP68 ou IP68 avec câble anticorrosion
Les câbles		Standard sans câblage, prise d'aviation M12 de 2 m en option avec câble non blindé en PVC
Le poids		Connecteur simple ≤ 165 g / double connecteur ≤ 180 g (sans câble)
