Capteur de vibrations numérique AKG392
, Capteur de vibrations MEMS AKG392
, Capteur de vitesse de déplacement AKG392

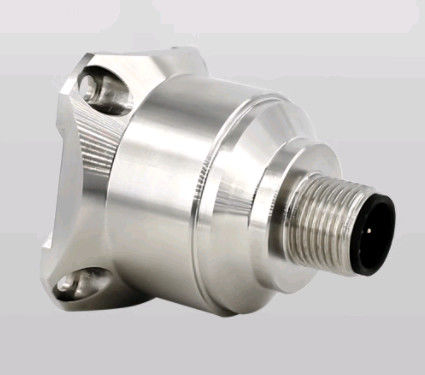

Capteur de vibrations numérique MEMS AKG392 avec capteur de vibrations de vitesse de déplacement
▶Principales caractéristiques
★ Trois axes (X, Y, Z)
★ Signal de sortie: RS232; RS485; TTL
★ Voltage de l'alimentation électrique: 9~36V
★ Résistance aux chocs: 2000G
★ Température de fonctionnement: -40°C ~ +85°C
★ Température de stockage: -40°C ~ +85°C
★ Taille: L34.3 × W34.3 × H38.5 mm
★ Excellente stabilité par déviation, bonne performance environnementale (choc, vibration et température)
▶Application du produit
★ Équipement médical
★ pont
★ Voiture
★ rouleaux routiers
★ enregistrement des accidents, surveillance et prévision de la fatigue
★ Génération d'énergie éolienne
★ Grandes machines et moteurs
★ Vibration basse fréquence et surveillance automatique
★ Surveillance du système de circulation, analyse du parcours routier et détection de défauts ferroviaires à grande vitesse
▶ INTRODUCTION
Le capteur de vibration à trois axes AKG392 est un produit développé et produit indépendamment,Le produit adopte une sortie d'interface numérique avec des options comme RS232/485/TTL.Différents codes d'adresse peuvent être définis, multiplesCapteur de vibrationpeuvent être installés en série sur de longues distances, ce qui est pratique pour la mesure en plusieurs points et l'analyse des données.Le traitement FFT interne peut produire directement la fréquence et la vitesse de vibration de l'objet etAmplitude, pratique pour les utilisateurs pour analyser les données.
Les utilisateurs peut modifier la fréquence d'échantillonnage en fonction de la fréquence réelle de l'objet afin d'améliorer la précision des mesures de fréquence. AKG392 est un capteur capacitif en silicium monocristallin, composé d'une puce de silicium traitée par micro-machines, d'un ASIC à faible consommation pour le réglage du signal,un microprocesseur pour stocker des valeurs de compensationCe produit a une faible consommation d'énergie, un étalonnage, une structure robuste et une sortie stable.La nouvelle configuration électronique fournit une alimentation à l'état solide pour la réinitialisation et la protection contre la surtensionLa stabilité à long terme et l'écart du facteur d'échelle dans la gamme d'échelle totale sont généralement inférieurs à 0,1%.faible consommation d'énergie, et une excellente stabilité de déviation, assurant une fiabilité de sortie stable.
Les spécifications
| Le groupe AKG392 |
Paramètres |
Unité |
| Portée |
±2 |
± 4 |
± 8 |
± 10 |
± 20 |
± 40 |
g |
| Étalonnage du biais |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg |
| Axe de mesure |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
axes |
| Répétabilité de l'alimentation en marche/arrêt |
< 2 |
< 2 |
< 2 |
< 2 |
< 2 |
< 2 |
mg (max) |
| Coefficient de température de biais |
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
%/°C (typique) |
| Résolution/ seuil (@ 1Hz) |
> 1 |
> 1 |
> 1 |
> 1 |
> 1 |
> 1 |
mg (max) |
| Non linéaire |
Le taux de dépôt5 |
Le taux de dépôt8 |
< 1 |
< 1 |
< 1 |
< 1 |
% FS (max) |
| Largeur de bande (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Sensitivité de l'axe transversal |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Ratio de sensibilité aux vibrations transversales |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Fréquence de résonance |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
KHz |
| Taux de production |
5 Hz, 10 Hz, 25 Hz, 50 Hz, 100 Hz, 200 Hz, 500 Hz, 1000 Hz. |
| Interface de sortie |
Le numéro d'enregistrement est le numéro d'enregistrement de l'appareil. |
| Le protocole |
Protocole RION 68 et protocole MODBUS RTU |
| La fiabilité |
Le produit doit être présenté à l'organisme d'essai. |
| Résistance aux chocs |
100 g@11 ms, direction axiale 3 (moitié sinusoïde) |
| Temps de récupération |
Les mesures suivantes doivent être appliquées pour la détermination de l'impact sur l'axe i: |
| Vibration |
20 g rms, 20 ~ 2000 Hz (bruit aléatoire, o, p, i agit sur chaque axe pendant 30 minutes) |
| Les données de détection doivent être fournies à l'aide d'un système de détection. |
9 à 36 VDC |
| Consommation en courant de fonctionnement |
Pour les appareils de commande électrique |
| Connecteur |
Connecteur M12 de norme industrielle |
| Le poids |
Poids net du produit: 82 g, base magnétique: 48 g, plaque d'adaptateur en L: 20 g |
| Taille |
Taille du produit: 34,3*34,3*38,5 mm
Taille de base d'adsorption magnétique: 34,23*34,23*6 mm
Taille de la plaque d'adaptateur en forme de L: 36*44*15 mm
|
▶ INDEX des paramètres de vibration
La fréquence de vibration, la vitesse et le déplacement du produit sont dérivés de l'analyse des données, où la fréquence est la fréquence principale de la fréquence de vibration de l'objet en cours,la vitesse est la vitesse de vibration maximaleEn raison de l'irrégularité de la vibration de l'objet, les données ne sont utilisées que comme référence.
| Indice |
VALEUR |
Unité |
| Accélération |
2,4,8,10,20,40 |
g |
| Vitesse |
Vitesse de vibration |
m/s |
| Amplitude |
Valeur de l'amplitude de vibration |
- Je vous en prie |
| Fréquence |
0 à 500 |
Hz |
| Résolution de fréquence |
4 |
Hz |
