Capteur de vibrations MEMS haute précision
, Capteur de vibrations pour équipement médical

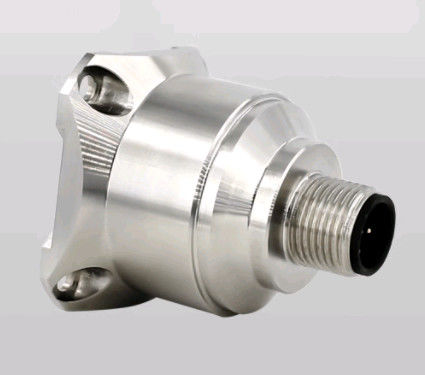

Capteur de vibrations MEMS haute précision AKG392 pour équipement médical
AKF392 MEMS DIGITAL VIBRATION SENSOR.pdf
▶ INTRODUCTION
Le capteur de vibrations triaxial AKG392 est un produit développé et produit de manière indépendante, appliqué dans une large gamme d'applications, couvrant de nombreux domaines tels que les tests de vibrations et les tests d'impact. Le produit adopte une sortie d'interface numérique avec des options RS232/485/TTL. Différents codes d'adresse peuvent être définis, plusieurs Capteur de vibrations peuvent être installés en série pour de longues distances, ce qui est pratique pour les mesures multipoints et l'analyse des données. Le traitement FFT interne peut directement sortir la fréquence et la vitesse de vibration de l'objet et Amplitude, pratique pour les utilisateurs pour analyser les données.
Les utilisateurs peuvent modifier la fréquence d'échantillonnage en fonction de la fréquence réelle de l'objet pour améliorer la précision de la mesure de fréquence. L'AKG392 est un capteur capacitif en silicium monocristallin, composé d'une puce de silicium traitée par micro-usinage, d'un ASIC basse consommation pour le réglage du signal, d'un microprocesseur pour le stockage des valeurs de compensation et d'un capteur de température. Ce produit a une faible consommation d'énergie, une calibration, une structure robuste et une sortie stable. La nouvelle configuration électronique fournit une alimentation à semi-conducteurs pour la réinitialisation et la protection contre les surtensions. La stabilité à long terme et la déviation du facteur d'échelle sur toute la plage d'échelle sont généralement inférieures à 0,1 %. Cette série de produits présente les caractéristiques d'une structure robuste, d'une faible consommation d'énergie et d'une excellente stabilité de déviation, garantissant une fiabilité de sortie stable.
▶ CARACTÉRISTIQUES PRINCIPALES
★ Trois axes (X, Y, Z)
★ Signal de sortie : RS232 ; RS485 ; TTL
★ Tension d'alimentation : 9~36V
★ Résistance aux chocs : 2000G
★ Température de fonctionnement : -40°C ~ +85°C
★ Température de stockage : -40°C ~ +85°C
★ Dimensions : L34,3×L34,3×H38,5mm
★ Excellente stabilité de déviation, bonnes performances environnementales (chocs, vibrations et température)
▶ APPLICATION
★ Équipement médical
★ Pont
★ Automobile
★ Rouleau compresseur
★ Enregistrements d'accidents, surveillance et prédiction de la fatigue
★ Production d'énergie éolienne
★ Gros équipements, moteurs
★ Vibrations basse fréquence et surveillance automatique
★ Surveillance des systèmes de transport, analyse des chaussées et détection de défauts des trains à grande vitesse
Spécifications
| AKG392 |
PARAMÈTRES |
UNITÉ |
| Plage |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Calibration du biais |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
mg |
| Axe de mesure |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
axe |
| Répétabilité de mise sous tension/hors tension |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
mg(max) |
| Coefficient de température du biais |
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
%/℃(typique) |
| Résolution/seuil (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg(max) |
| Non-linéarité |
<0.5 |
<0.8 |
<1 |
<1 |
<1 |
<1 |
% FS(max) |
| Bande passante (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Sensibilité transversale |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Rapport de sensibilité aux vibrations transversales |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Fréquence de résonance |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
kHz |
| Taux de sortie |
5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz |
| Interface de sortie |
RS232/RS485/TTL |
| Protocole |
Protocole RION 68 et protocole MODBUS RTU |
| Fiabilité |
MIL-HDBK-217,Grade 2 |
| Résistance aux chocs |
100g@11ms, 3 directions axiales (demi-sinusoïde) |
| Temps de récupération |
<1ms(1000g, 1/2 sin 1ms, Impact sur l'axe i) |
| Vibration |
20g rms,20~2000Hz (bruit aléatoire, o, p, i agissant sur chaque axe pendant 30 minutes) |
| Entrée (VDD_VSS) |
9~36 VDC |
| Consommation de courant de fonctionnement |
<60mA @ 12 VDC |
| Connecteur |
Connecteur M12 standard industriel |
| Poids |
Poids net du produit : 82g, Base magnétique : 48g, Plaque adaptatrice en L 20g |
| Taille |
Dimensions du produit : 34,3*34,3*38,5mm
Dimensions de la base d'adsorption magnétique : 34,23*34,23*6mm
Dimensions de la plaque adaptatrice en L : 36*44*15mm
|
▶ CONNEXION
|
COULEUR DU FIL FONCTION COULEUR
FONCTION
|
NOIR |
BLANC |
BLEU |
MARRON |
| GND |
RS232(RXD)/
RS485(D+)
|
RS232(TXD)/
RS485(D-)
|
Vcc 9～36V |
Taille
