Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: RION
Certification: CE, ISO
Numéro de modèle: AKM390-20
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: $235.00/Pieces
Détails d'emballage: capteur de la vibration 1pcs dans chaque boîte intérieure, 50pcs/ctn
Délai de livraison: 7 jours pour des échantillons
Conditions de paiement: T/T, PAYPAL
Capacité d'approvisionnement: 3000 PCS/MONTH
Name: |
impact detecting sensor |
output: |
0~5V |
power supply: |
DC 9~36V |
Deviation calibration: |
<1mg |
Densité de bruit: |
21μg/√Hz |
Fréquence de résonance: |
2.4kHz |
Bandwidth (3DB): |
500Hz |
protection: |
IP67 |
Name: |
impact detecting sensor |
output: |
0~5V |
power supply: |
DC 9~36V |
Deviation calibration: |
<1mg |
Densité de bruit: |
21μg/√Hz |
Fréquence de résonance: |
2.4kHz |
Bandwidth (3DB): |
500Hz |
protection: |
IP67 |

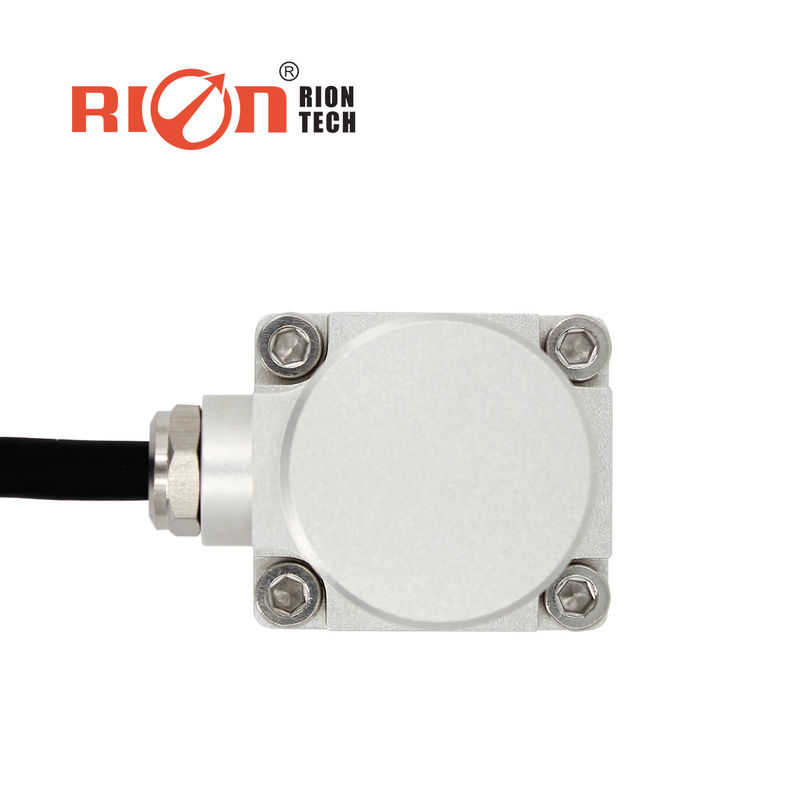

Détecteur de vibrations AKM390, moniteur de vibrations à haute puissance.
L'accéléromètre triaxiale AKM390 est un capteur d'accélération largement utilisé, développé et produit indépendamment par RION Technology, qui peut être utilisé pour les essais de vibration.les essais d'impact et autres domainesLe produit est une sortie de tension analogique et peut être réglé avec différents codes d'adresse. Plusieurs capteurs peuvent être connectés en série sur de longues distances,qui est pratique pour la mesure en plusieurs points et l'analyse des donnéesL'AKM390 est un capteur capacitif en silicium monocristallin. Il est constitué d'une puce de silicium traitée par micro-usinage, d'un ASIC à faible consommation pour le réglage du signal,un microprocesseur pour stocker des valeurs de compensationCe produit a une faible consommation d'énergie, une structure solide et une sortie stable après étalonnage.La nouvelle configuration électronique fournit une alimentation à l'état solide pour la réinitialisation et une protection complète contre les surtensionsLes accéléromètres présentent les caractéristiques d'une structure solide, d'une faible consommation d'énergie et d'une excellente stabilité de déviation pour assurer la fiabilité de la sortie du produit.
▶Caractéristiques du produit
▶Application du produit
Spécification
| Un AKM390 | Paramètre | Unité | |||||
| Plage de mesure | ±2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | g |
| Étalonnage des écarts | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| Axe de mesure | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | axes |
| Répétabilité de l'alimentation en marche/arrêt | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Sensitivité (± 10%) | 1250 | 625 | 312.5 | 250 | 125 | 62.5 | Mv/g |
| Coefficient de déviation de température | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | Pourcentage/°C |
| Résolution / seuil (@ 1Hz) | > 1 | > 1 | > 1 | > 1 | > 1 | > 1 | mg (max) |
| Non linéaire | Le taux de dépôt5 | Le taux de dépôt5 | Le taux de dépôt8 | < 1 | < 1 | < 1 | % FS (max) |
| Fréquence de réponse | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Largeur de bande (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| Sensitivité transversale | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Ratio de sensibilité aux vibrations latérales | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Fréquence de résonance | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Densité du bruit | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | Pour les appareils de surveillance de la sécurité |
| 0 G Sortie 2,5 V | Le taux de dépôt01 | Le taux de dépôt01 | Le taux de dépôt01 | Le taux de dépôt008 | Le taux de dépôt008 | Le taux de dépôt008 | MV |
| Voltage de sortie | 0 à 5 V | ||||||
| Résultats de l'analyse | 9 à 36 VDC | ||||||
| Consommation en courant de fonctionnement | Pour les appareils de commande électrique | ||||||
| Protéger | Pour la protection contre la corrosion | ||||||
| Matériel | aluminium pour l'aérospatiale | ||||||
| Le poids | Poids net du produit: ≤ 116 g, base magnétique: ≤ 50 g | ||||||
| Taille |
Taille du produit: L36 × W32 × H24 mm Taille de la plaque de base d'adsorption magnétique: L36 × W32 × H8,1 mm |
||||||
Taille
Connexion électrique
| Fonction de couleur du fil | Le rouge | Noir | Blanc | Verte | CRAU |
|
DC936V Pôle positif d'alimentation électrique |
Le GND | Signal de tension sur l'axe X | Signal de tension sur l'axe Y |
Signal de tension sur l'axe Z |
Direction de la mesure du produit
