Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: Rion
Certification: CE
Numéro de modèle: HDA436T-232
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: $100/Pieces 1-9 Pieces
Détails d'emballage: Boîte
Délai de livraison: 7
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 5000/mois
Produits: |
RS232/RS485/TTL/CAN |
Énergie: |
9~36v |
exactitude dynamique: |
0.1° |
Résolution: |
0.01° |
résistant à l'eau: |
Pour la protection contre la corrosion |
Chaîne d'accélération: |
±8g |
Chaîne de compas gyroscopique: |
±250°/s |
Temps de réponse: |
0.01S |
Produits: |
RS232/RS485/TTL/CAN |
Énergie: |
9~36v |
exactitude dynamique: |
0.1° |
Résolution: |
0.01° |
résistant à l'eau: |
Pour la protection contre la corrosion |
Chaîne d'accélération: |
±8g |
Chaîne de compas gyroscopique: |
±250°/s |
Temps de réponse: |
0.01S |

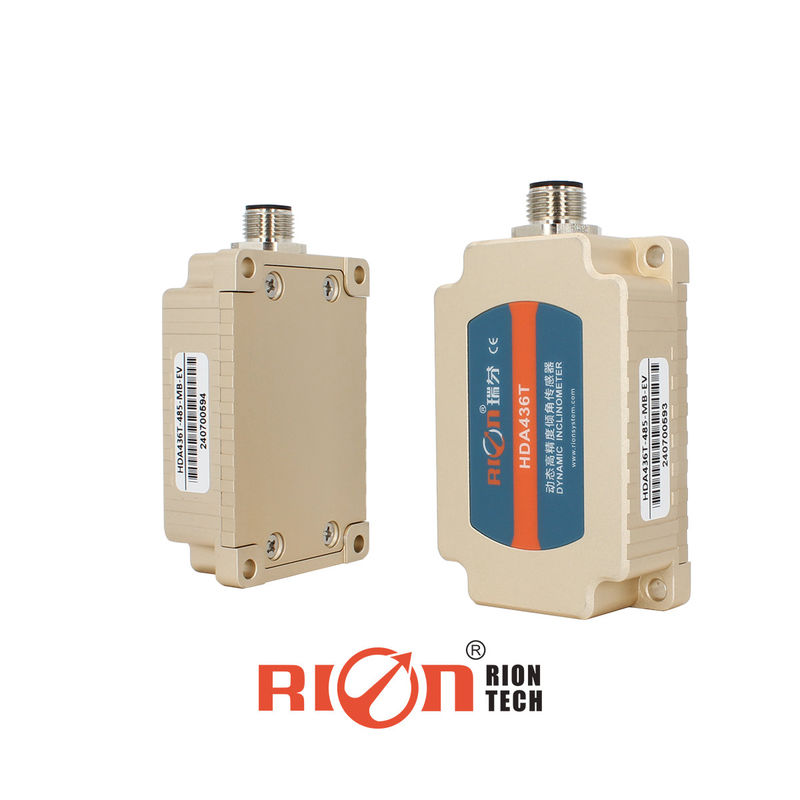

HDA436T Angle d'inclinaison dynamique antichoc pour inclinomètre de véhicule de mécanique
▶ DESCRIPTION du produit
HDA436T, une nouvelle génération de capteur d'inclinaison dynamique MEMS numérique lancé par RION Technology.d'une épaisseur n'excédant pas 1 mm,.HDA436T est doté d'un capteur d'accélération et de gyroscopie de haute précision intégré et intègre l'algorithme de filtre Carman, qui peut mesurer les données de mouvement en temps réel du support en mouvement ou en vibration.Les modes de sortie du signal tels que RS485 / RS232 / TTL sont optionnels, et l'évolutivité est forte.
Ce produit adopte le principe de mesure sans contact, qui peut produire l'attitude et l'inclinaison en temps réel.Il est simple à utiliser et n'a pas besoin de récupérer les changements relatifs des deux surfaces.Unités de gyroscopie et de régulation de la température de haute précision intégrées à l'intérieur pour compenser en temps réel l'accouplement orthogonal non linéaire, la dérive de température et l'accélération centrifuge;éliminer considérablement les erreurs centrifuges causées par les interférences de l'accélération du mouvement, améliorer la précision des mesures dynamiques du produit; s'adapter à des mouvements complexes à long terme Travailler dans des endroits et des environnements difficiles. Le produit est un capteur à deux modes pour les mesures dynamiques et statiques,offrant une forte résistance aux interférences électromagnétiques externesIl est le choix idéal pour la mesure de la posture dans le contrôle de l'automatisation industrielle.
▶ Application du produit
★ Suivi des locomotives ferroviaires
★ Machines de forage pétrolier
★ Application de remontage de tuyaux à bouclier
★ Surveillance de l'inclinaison des instruments géologiques
★ Navigation directionnelle des plateformes de forage souterraines
★ Mesure de la position de navigation du navire
★ Système de remorquage des tuyaux du tunnel à bouclier
★ Détection de l'attitude dans les véhicules de communication par satellite
★ Évaluation de l'orientation basée sur l'angle d'inclinaison
★ Mesure des angles d'inclinaison dans différentes machines de construction
Données techniques
| HDA436T | Condition | Indice | |
| Plage de mesure | - |
Retour à ±180°, inclinaison ±90°, azimuth ±180° (valeur initiale à l'arrêt de marche est de 0°) |
|
| Axe de mesure | - | Axe X / axe Y / axe Z | |
| Résolution | - | 00,01° | |
| Précision statique | @ 25°C | ± 0,05° | |
| Précision dynamique (RMS) | @ 25°C | ± 0,1° | |
| Le gyro | gamme | - | ± 250°/s |
| Stabilité de biais zéro (moyenne de 10 s) | - | 8.5°/h | |
| Instabilité de biais zéro (all) | - | 4.5°/h | |
| Coefficient de marche aléatoire de l'angle | - | 0.25°/sqrt ((h) | |
| Accélération | gamme | - | ± 8 g |
| Stabilité du biais (moyenne de 10 s) | - | 00,02 mg ou moins | |
| Instabilité du biais | - | 00,005 mg | |
| Coefficient de marche aléatoire de la vitesse | - | 0.005m/s/sqrt ((h) | |
| Coefficient de température au point zéro | -40°C à 85°C | ± 0,01°/°C | |
| Coefficient de température de sensibilité | -40°C à 85°C | ≤ 100 ppm/°C | |
| Temps de démarrage | 1S | ||
| Temps de réponse | 0.01S | ||
| Signal de sortie | Le numéro d'enregistrement est le numéro d'enregistrement de l'établissement. | ||
| Compatibilité électromagnétique | Conformément à la norme EN61000 et à la norme GBT17626 | ||
| Résultats de l'enquête | ≥ 98000 heures / heure | ||
| Résistance à l'isolation | ≥ 100 Megohm | ||
| Résistance aux chocs | 100 g @ 11 ms,3 direction axiale (à moitié sinusoïde) | ||
| Anti-vibration | 10 grammes, 10 ‰ 1000 Hz | ||
| Niveau d'étanchéité | Pour la protection contre la corrosion | ||
| Les câbles | Standard sans câblage, prise d'aviation M12 de 2 m en option avec câble non blindé en PVC | ||
| Le poids | ≤ 165 g (à l'exclusion des câbles) | ||
Méthode d'installation
