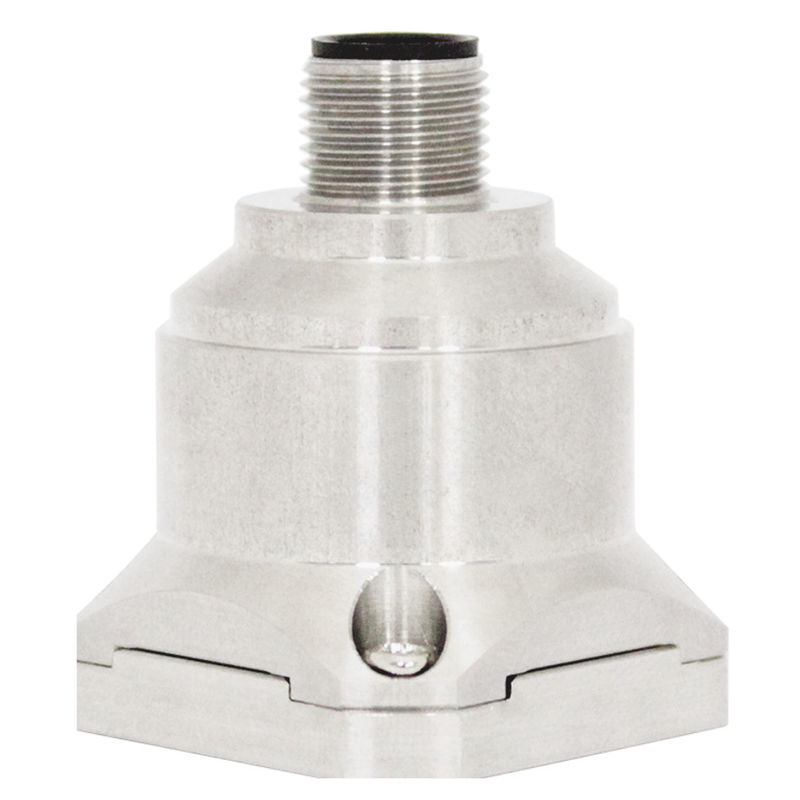

Capteur de vibrations 3 axes pour la surveillance de la santé des ponts

Name: Capteur de vibrations 3 axes pour la surveillance de la santé des ponts
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: AKF398-10
Price: 235.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: RION

Certification: CE, ISO

Numéro de modèle: AKF398-10

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: $235.00/Pieces

Détails d'emballage: capteur de la vibration 1pcs dans chaque boîte intérieure, 50pcs/ctn

Délai de livraison: 7 jours pour des échantillons

Conditions de paiement: T/T, Paypal

Capacité d'approvisionnement: 3000 PCs/mois

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                      Capteur de vibrations pour la surveillance de la santé des ponts, Capteur de vibrations 3 axes


Nom:	capteur vibratoire	Sortir:	4 ~ 20mA
Répétabilité de l'alimentation en marche/arrêt:	< 2 mg	Non-linéarité:	<0>
Largeur de bande (3DB):	500 Hz	Densité de bruit:	21 μg/√Hz

Nom:	capteur vibratoire
Sortir:	4 ~ 20mA
Répétabilité de l'alimentation en marche/arrêt:	< 2 mg
Non-linéarité:	<0>
Largeur de bande (3DB):	500 Hz
Densité de bruit:	21 μg/√Hz

Description

Capteur de vibrations 3 axes pour la surveillance de la santé des ponts

Accéléromètre vibratoire 3 axes pour la surveillance de la santé des ponts

▶ CARACTÉRISTIQUES DU PRODUIT

★ Trois axes (X, Y, Z)

★ Tension de sortie : 4-20mA

★ Alimentation : 9-36V

★ Anti-choc : 2000G

★ Température de fonctionnement : -40°C ~ +85°C

★ Température de stockage : -40°C ~ +85°C

★ Dimensions : L34.3×L34.3×H38.5mm

★ Poids : 73.5g

★ Excellente stabilité de la dérive

★ Bonnes performances environnementales (choc, vibration et température)

▶ APPLICATION

★ Enregistrement des accidents, surveillance et prédiction de la fatigue

★ Production d'énergie éolienne

★ Surveillance des systèmes de trafic, analyse des remblais et détection de défauts ferroviaires à grande vitesse

★ Gros équipements, moteurs

★ Vibration basse fréquence et surveillance automatique

★ Équipement médical

★ Pont

★ Véhicule

★ Rouleau compresseur

Le capteur de vibration triaxial AKF398 est un capteur de vibration de type sortie tension développé et produit indépendamment, qui peut être utilisé dans de nombreux domaines tels que les tests de vibration et les tests de choc. Le produit adopte une sortie de tension analogique. L'AKF398 est un capteur capacitif en silicium monocristallin, composé d'une puce de silicium traitée par micro-usinage, d'un ASIC basse consommation pour le réglage du signal, d'un microprocesseur pour le stockage des valeurs de compensation et d'un capteur de température. Ce produit a une faible consommation d'énergie, est calibré, a une structure robuste et une sortie stable. La nouvelle configuration électronique fournit une alimentation à semi-conducteurs pour la réinitialisation et une protection complète contre les surtensions. Les produits se caractérisent par une structure robuste, une faible consommation d'énergie, une excellente stabilité de la dérive, etc., pour garantir la fiabilité de la sortie du produit.

Spécifications

AKF398	PARAMÈTRE						UNITÉ
Plage	±2	±4	±8	±10	±20	±40	g
Calibration de la dérive	<1	<1	<1	<1	<1	<1	mg
Axe de mesure	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	axe
Répétabilité Marche/Arrêt	<2	<2	<2	<2	<2	<2	mg(max)
Sensibilité (± 10%)	4	2	1	0.8	0.4	0.2	mA/g
Coefficient de température de la dérive	0.01	0.01	0.01	0.05	0.05	0.05	%/℃
Résolution/Seuil (@ 1Hz)	< 1	< 1	< 1	< 1	< 1	< 1	mg(max)
Non-linéarité	<0.5	<0.5	<0.8	<1	<1	<1	% FS(max)
Réponse en fréquence	500	500	500	500	500	500	Hz
Bande passante (3Db)	1000	1000	1000	1000	1000	1000	Hz
Sensibilité transversale	1	1	1	2	2	2	%
Rapport de sensibilité à la vibration latérale	1	1	2	5	5	5	%
Fréquence de résonance	2.4	2.4	2.4	5.5	5.5	5.5	kHz
Densité de bruit	21	21	21	86.6	86.6	86.6	µg/√ré
Sortie 0g 12mA	<0.005	<0.005	<0.005	<0.003	<0.003	<0.003	mA
Courant de sortie	4~20mA
Fiabilité	MIL-HDBK-217, grade deux
Résistance aux chocs	100g@11ms, direction 3 axes (demi-sinusoïde)
Temps de récupération	<1ms (1000g, 1/2 sin 1ms, choc agissant sur l'axe i)
Vibration	20g Rms, 20~2000Hz (bruit aléatoire, o, p, i par axe pendant 30 minutes)
Entrée (VDD_VSS)	9~36 VDC
Consommation de courant en fonctionnement	<60mA @ 12 VDC
Connecteur	Connecteur M12 standard industriel
Indice de protection	IP67
Poids	Poids net du produit : 82g, base magnétique : 48g, plaque adaptatrice en L 20g
Dimensions	Dimensions du produit : 34.334.338.5mm Dimensions de la base d'adsorption magnétique : 34.2334.236mm Dimensions de la plaque adaptatrice en L : 364415mm

▶ CONNEXION

Couleur Fonction

NOIR

BLANC

BLEU

MARRON

OLIVINE

Masse d'alimentation

Signal de courant axe X

Signal de courant axe Y

Vcc 9～36V

Pôle positif de l'alimentation

Signal de courant axe Z

Capteur de vibrations 3 axes pour la surveillance de la santé des ponts
