Compas gyroscopique IMU pour l'entraînement automatique de véhicule agricole avec 3 le compas gyroscopique d'axe de l'accéléromètre 3 d'axe
DESCRIPTION DE PRODUIT

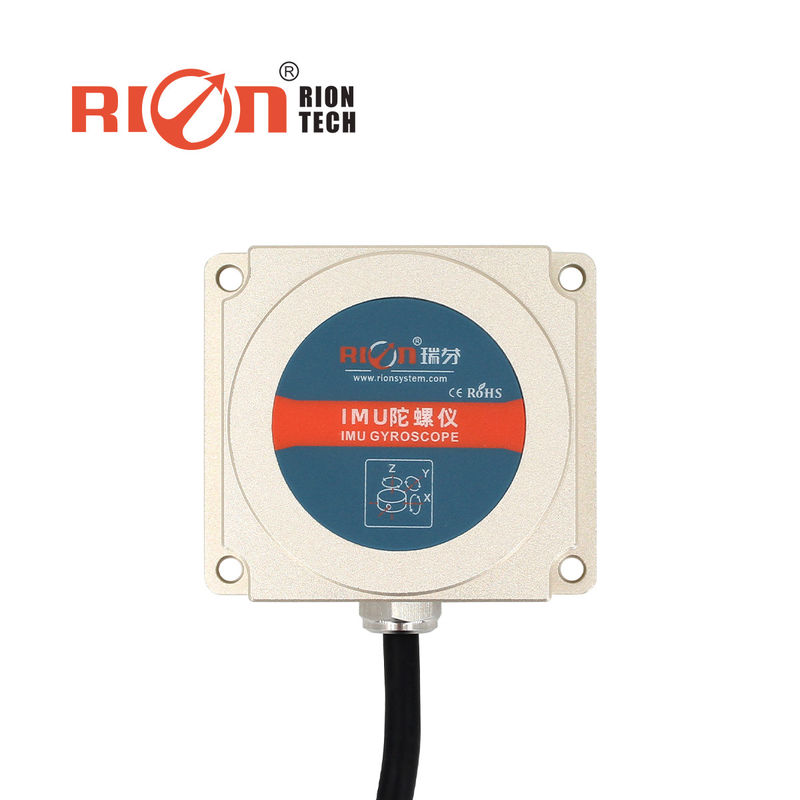

TL725D est un gyroscope IMU spécialisé dans la navigation pour l'entraînement automatique de véhicule agricole. Avec le gyroscope gyroscopique d'industriel-catégorie intégrée et l'accéléromètre gyroscopique, TL725D peut encore produire des données douces d'attitude dans la condition élevée de travail de vibration. Développé basé sur la plate-forme à inertie de mesure de MEMS et l'algorithme dynamique d'attitude du taux angulaire du gyroscope, il produit l'angle d'inclination dynamique, l'angle horizontal d'azimut, le taux angulaire gyroscopique, l'accélération gyroscopique et en avant les données axiales d'accélération de corps en temps réel. il peut également retour comptant la sortie en temps réel par la sortie intégrale de simple-axe d'axe des z, permettant les roues avant du véhicule a tourné exactement. Le TL725D est particulièrement appliqué pour les machines agricoles automatiques visant à préciser et le fonctionnement efficace. C'est un composant indispensable des machines agricoles de nouvelle génération.
|
Non
|
Article
|
Données
|
|
1
|
Attitude gyroscopique
|
Azimut ±180°, petit pain angle±180°, lancement angle±90
|
|
2
|
Largeur de bande
|
>100Hz
|
|
3
|
Résolution
|
300°/s
|
|
4
|
Non linéaire
|
300°/s
|
|
5
|
Chaîne de compas gyroscopique
|
300°/s
|
|
6
|
Instabilité polarisée nulle de compas gyroscopique (Allan)
|
4.0°/h
|
|
7
|
Coefficient de marche aléatoire d'angle (Allan)
|
0,25 °/sqrt (h)
|
|
8
|
Chaîne d'accéléromètre
|
±4g
|
|
9
|
Résolution d'accélération
|
0.001g
|
|
10
|
Exactitude d'accélération
|
1mg
|
|
11
|
Temps de démarrage
|
250ms
|
|
12
|
Tension d'entrée
|
+9~36V
|
|
13
|
Actuel
|
35mA (12V)
|
|
14
|
Temp travaillant
|
-40 | +80℃
|
|
15
|
Vibration
|
5g~10g
|
|
16
|
Choc
|
200g PK, 2ms, sinus de ½
|
|
17
|
Poids
|
140g (sans câble)
|
