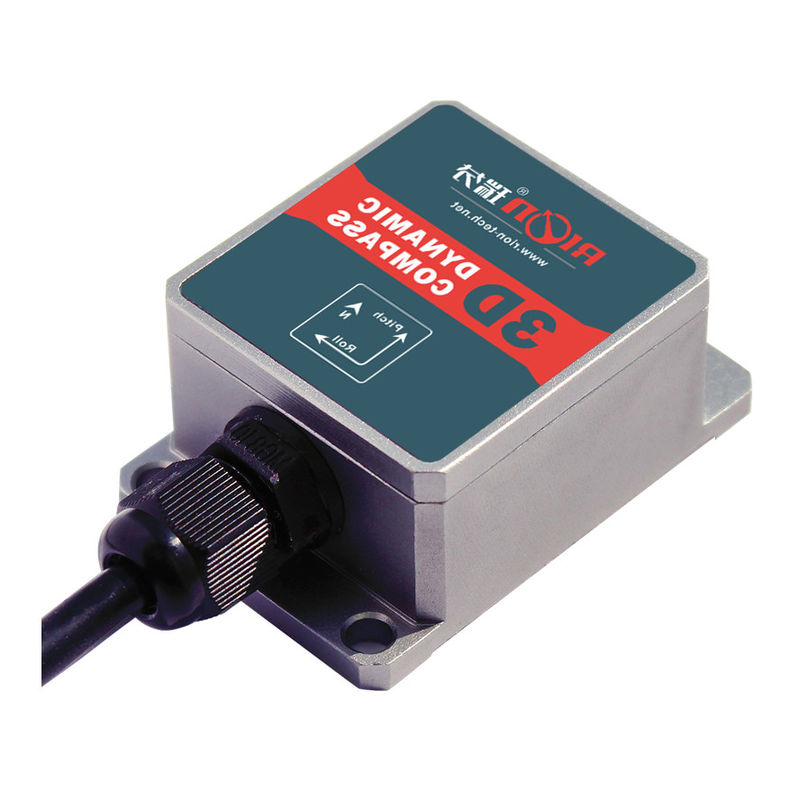

Magnomètre dynamique 3 axes inclinaison compensée boussole navires capteur de boussole
▶ Principales caractéristiques
★ Plage de mesure de l'angle d'inclinaison: inclinaison ± 85°, angle de roulement +/-180°
★ Avec magnétique dur, magnétique doux et compensation de l'angle d'inclinaison
★ Interface de sortie RS232/RS485/TTL standard
★ précision de l'angle d'azimut: 0,8°
★ Résolution de l'inclinaison: 0,1°
★ précision d'inclinaison: 0,2°
★ Large plage de température: -40°C+85°C
★ Dimension: L55 × W37 × H24 mm
★ alimentation en courant continu de 5 V
★ Protection contre l'eau IP67
▶ L'application
★ Recherche par antenne satellite
★ Surveillance et cartographie de la mer
★ Navigation intégrée GPS
★ Contrôle par servo de l'antenne
★ appareil d'imagerie infrarouge
★ Télémètre laser
★ ROV robot sous-marin de navigation
★ Robot pour des occasions spéciales
★ Instrument d'arpentage océanographique
| Paramètre DDM350B et 360B |
| Direction de la boussole |
Précision de la trajectoire (RMS) |
0Inclinaison de 0,8° à moins de 10° |
| 1.5° d'inclinaison inférieure à 30° |
| 20,0° d'inclinaison inférieure à 40° |
| 30,0° d'inclinaison inférieure à 60° |
| Résolution |
0.1° |
| Plage de hauteur |
± 90° |
| Autonomie de roulement |
± 180° |
| Précision de l'inclinaison (RMS) |
État statique 0,2° |
| Dynamique 0,5° |
| Résolution |
0.1° |
| Plage d'angle de compensation de l'inclinaison |
Roulement ± 180° |
| Péninsule |
| Étalonnage |
Étalonnage en fer dur |
- Oui, oui. |
| Étalonnage en fer doux |
- Oui, oui. |
| Méthode d'étalonnage des interférences du champ magnétique |
Une rotation du plan (étalonnage bidimensionnel) |
| Caractéristique physique |
Taille |
L55 × W37 × H24 mm |
| Le numéro d'enregistrement est le numéro d'enregistrement de l'appareil. |
4 cœurs de câble à plomb direct de 1 mètre |
| Interface |
Retard de démarrage |
< 50 ms |
| Taux de production |
20 Hz/s |
| Taux de baud |
2400 à 115200 baud |
| Format de sortie |
Protocole binaire haute performance |
| Le pouvoir |
Voltage d'alimentation |
(par défaut) CC +5V |
| (Customisé) DC 936V |
| Courant (MAX) |
45 mA |
| Modèle idéal |
35 mA |
| Mode veille |
TBD |
| Environnement |
Portée de fonctionnement |
-40°C ≈ + 85°C |
| Température de stockage |
-40°C+100°C |
| Résistance aux vibrations |
2500 g |
| CEM |
Conformément à la norme EN61000 et à la norme GBT17626 |
| Résultats de l'enquête |
≥ 40000 heures/heure |
| Résistance à l'isolation |
≥ 100 mégahomètres |
| Résistance aux chocs |
100g@11ms,3 Direction axiale (moitié sinusoïde) |
| Anti-vibration |
10 grammes, 10 ‰ 1000 Hz |
| Le poids |
90 g (à l'exclusion du câble) |
