Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: RION
Certification: CE, ISO
Numéro de modèle: DCM250B
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: $102.00/Pieces
Détails d'emballage: 50pcs/box, 500pcs/ctn
Délai de livraison: 5 jours pour l'échantillon
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 1000 morceaux/morceaux par mois
Utilisation: |
Capteur magnétique |
Produits: |
Capteur de Digital, RS232/RS485/TTL standard |
Inclinez la résolution d'angle: |
0.1deg |
Inclinez l'exactitude d'angle: |
0.2deg |
La température large: |
-40 ~+ 85C |
Taille du produit: |
L33*W27*H8mm |
Énergie: |
DC5V |
D'autres fonctions ont adapté aux besoins du client: |
- Oui, oui. |
Poids du produit: |
20G |
Retard de début: |
<50ms> |
Utilisation: |
Capteur magnétique |
Produits: |
Capteur de Digital, RS232/RS485/TTL standard |
Inclinez la résolution d'angle: |
0.1deg |
Inclinez l'exactitude d'angle: |
0.2deg |
La température large: |
-40 ~+ 85C |
Taille du produit: |
L33*W27*H8mm |
Énergie: |
DC5V |
D'autres fonctions ont adapté aux besoins du client: |
- Oui, oui. |
Poids du produit: |
20G |
Retard de début: |
<50ms> |

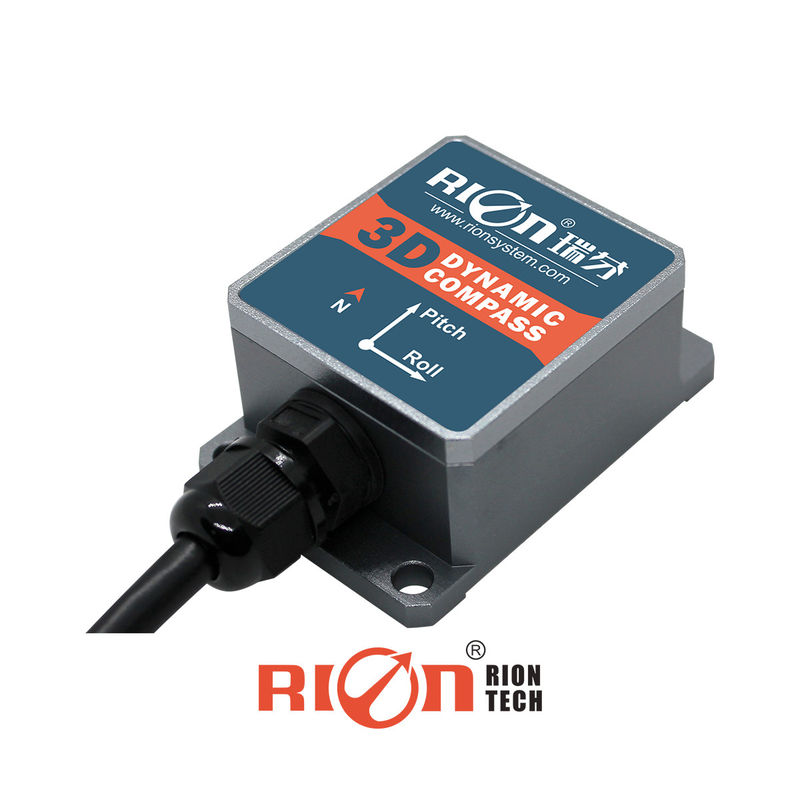

DCM250B Module de boussole magnétique à plaque unique 0,8 degré 3 Accéléromètre d'axe
Description générale
Le DCM250B/260B est une boussole électronique tridimensionnelle peu coûteuse, utilisant un algorithme d'étalonnage magnétique dur et doux,de sorte que la boussole peut éliminer l'influence du champ magnétique à travers l'algorithme d'étalonnage dans l'environnement avec l'interférence du champ magnétiqueLe DCM250B et le DCM260B intègrent un capteur de fluxgate à trois axes, calculent la trajectoire en temps réel via le processeur central,et utilise un accéléromètre à trois axes pour effectuer une compensation de direction pour un large éventail d'angles d'inclinaison, ce qui garantit que la boussole peut également fournir une grande précision aux angles d'inclinaison allant jusqu'à ± 85° données de direction.Les interfaces standard comprennent RS232/RS485/TTL et d'autres interfaces, et d'autres interfaces de communication peuvent être personnalisées.
Le DCM250B/260B est de petite taille, à faible consommation d'énergie et peut être utilisé dans de nombreux domaines tels que les antennes stables, les véhicules, l'intégration de systèmes, etc.La haute résistance aux chocs et la grande fiabilité permettent également à la boussole de fonctionner normalement dans des environnements extrêmement difficiles, et est plus adapté au système de contrôle intégré de mesure de précision actuel.
Caractéristiques:
Application du produit
| Paramètres du DCM250B | ||
| Paramètres du cap de la boussole | Précision de la trajectoire | 00,8° |
| Résolution | 0.1° | |
| Paramètre d'inclinaison de la boussole | Précision de la hauteur | 0.1°<15° (plage de mesure) |
| 0.2°<30° (plage de mesure) | ||
| 0.3°<60° (plage de mesure) | ||
| Plage de hauteur | ± 85° | |
| Précision du roulement | 0.1°<15° (plage de mesure) | |
| 0.2°<30° (plage de mesure) | ||
| 0.3°<60° (plage de mesure) | ||
| Autonomie de roulement | ± 85° | |
| Résolution | 0.1° | |
| Plage d'angle de compensation de l'inclinaison | < 40° | |
| étalonnage | Étalonnage en fer dur | - Oui, oui. |
| Étalonnage en fer doux | - Oui, oui. | |
| Méthode d'étalonnage des interférences du champ magnétique | Retourner horizontalement une fois (étalonnage 2D) | |
| Taille du PCBA | L33 × W27 × H9 mm | |
| Le numéro d'enregistrement est le numéro d'enregistrement de l'appareil. | PCBA: câble terminal 4PIN de 30 cm | |
| Interface | Délai de démarrage | < 50 mS |
| Taux de production | 20 Hz/s | |
| Taux de baud | 2400 à 19200 baud | |
| Format de sortie | Protocole binaire haute performance | |
| Énergie électrique | Voltage d'alimentation | (par défaut) DC+5V |
| (facultatif) DC 9 ∼ 36 V | ||
| Courant (MAX) | 45 mA | |
| Mode idéal | 35 mA | |
| Mode veille | TBD | |
| Environnement | Portée de fonctionnement | -40°C ≈ + 85°C |
| Température de stockage | -40°C ≈ + 85°C | |
| Performance anti-vibration | 2500 g | |
| CEM | Conformément à la norme EN61000 et à la norme GBT17626 | |
| Résultats de l'enquête | ≥ 98000 heures/heure | |
| Résistance à l'isolation | ≥ 100 MΩ | |
| Résistance aux chocs | 100 g@11 ms, trois directions (en demi-sinusoïde) | |
| Anti-vibration | 10 gms10 ‰ 1000 Hz | |
| Le poids | PCBA: ≤ 25 g (à l'exclusion du câble) | |
