HCA716S/HCA726S Inclinomètre de haute précision pour la mesure de la verticalité de la plateforme de forage rotative

Name: HCA716S/HCA726S Inclinomètre de haute précision pour la mesure de la verticalité de la plateforme de forage rotative
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: HCA726
Price: 5.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Rion

Certification: CE, ISO,ROHS

Numéro de modèle: HCA726

Le document: HCA716 HCA726 FULL TEMPERAT...OR.pdf

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: $273.00/Pieces 1-9 Pieces

Détails d'emballage: Carton de emballage

Délai de livraison: 7

Conditions de paiement: T/T

Capacité d'approvisionnement: 5000 / mois

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Notes et critiques

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          L'inclinomètre HCA716S pour la surveillance de la structure, Capteur d'inclinaison HCA726S pour bâtiments anciens, Inclinometer avec garantie de surveillance structurelle


Protocole de communication:	Protocole 68/protocole MODBUS RTU en option	Résistance élevée de vibration:	> 100g
Interface:	TTL / RS232 / RS485 en option	Fréquence de réponse:	20Hz
Poids:	≤150g (y compris le câble de 1 mètre)	Alimentation:	9 ~ 36V
Gamme:	±1 ~ ±180 °

Protocole de communication:	Protocole 68/protocole MODBUS RTU en option
Résistance élevée de vibration:	> 100g
Interface:	TTL / RS232 / RS485 en option
Fréquence de réponse:	20Hz
Poids:	≤150g (y compris le câble de 1 mètre)
Alimentation:	9 ~ 36V
Gamme:	±1 ~ ±180 °

Description

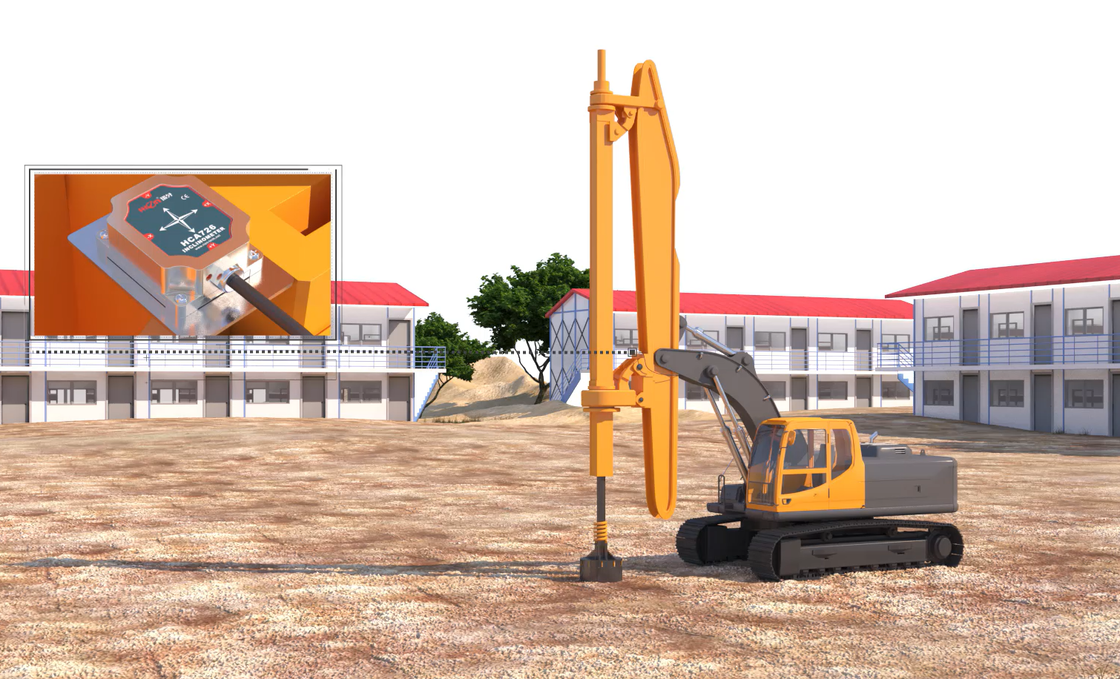

HCA716S/HCA726S Inclinomètre de haute précision pour la mesure de la verticalité de la plateforme de forage rotative

APPLICATION

Surveillance des ponts et des grands terrains
Machines minières, équipement de forage pétrolier
Contrôle d'angle des équipements médicaux
Règle de gabarit ferroviaire et mise à niveau du gabarit
Navigation par attitude de l'appareil de forage souterrain
Surveillance de l'inclinaison des équipements géologiques
Surveillance des bâtiments anciens et délabrés

NOTES D'INSTALLATION DE PRODUCTION

Veuillez suivre la méthode correcte pour installer le capteur d'inclinaison, une installation incorrecte peut entraîner des erreurs de mesure, en portant une attention particulière à la "surface", "ligne" :

1) La surface de montage du capteur et la surface mesurée doivent être fixées étroitement, de manière lisse et stable. Si la surface de montage est inégale, cela risque de provoquer une erreur d'angle de mesure du capteur.

2) L'axe du capteur et l'axe mesuré doivent être parallèles, les deux axes ne doivent pas produire d'angle autant que possible.

CARACTÉRISTIQUES DU PRODUIT

Capteur d'inclinaison à axe unique/double
Plage de mesure : ±1 ~ ±180° en option
Précision : se référer aux données techniques
Large plage de tension d'entrée : DC9~36V
Large plage de température de fonctionnement : -40 ~ +85℃
Résolution : 0.001°
Indice de protection IP67
Haute performance anti-vibration >100g
Interface de câble à connexion directe
Petite taille : 54*46*20.5mm (personnalisable)

DESCRIPTION GÉNÉRALE

Le HCA716S/HCA726S est un inclinomètre compact à axe unique/double de haute précision avec compensation de température complète, interfaces RS485/RS232 et une plage de mesure allant jusqu'à ±180°. Avec une précision de 0.01° sur toute la plage, il fournit une mesure d'inclinaison stable et fiable pour la surveillance des bâtiments anciens, des murs historiques et des structures industrielles.

SPÉCIFICATION

HCA716/726-C1		CONDITION	PARAMÈTRE					UNITÉ
Plage de mesure			±10	±30	±60	±90	±180	°
Axe de mesure			X Y	X Y	X Y	X Y	Axe X vertical	axe
Résolution			0.001	0.001	0.001	0.001	0.001	°
Précision de mesure	MAXE	Temp. ambiante.	0.008	0.01	0.01	0.02	0.02	°
Précision de mesure	RMSE	Temp. ambiante.	0.004	0.005	0.005	0.006	0.006	°
Stabilité à long terme de la température			<0.02					°
Coefficient de température zéro		-40~85℃	±0.0005					°/℃
Coefficient de température de sensibilité		-40~85℃	≤0.01					%/℃
Temps de mise sous tension			0.5					S
Fréquence de réponse			20					Hz
Interface		CANopen
CEM		Conforme à EN61000 et GBT17626
MTBF		≥98000 Heures/cycles
Résistance d'isolement		≥100M
Antichoc		100g@11ms, 3 directions axiales (demi-sinusoïde)
Anti-vibration		10grms / 10~1000Hz
Indice de protection		IP67
Câbles		Câble standard de 1M / résistant à l'usure / résistant à la graisse / large température, Câbles blindés 4*0.2mm2
Poids		≤150g (câble de 1 mètre inclus)
Résolution: Se réfère à la plus petite valeur de changement que le capteur peut détecter et identifier dans la plage de mesure. MAXE : désigne la plus grande erreur du produit dans la plage et à plusieurs points d'angle. RMSE : désigne la différence quadratique moyenne entre la valeur mesurée et l'angle réel du produit dans la plage et pour plusieurs mesures (plus de 16 fois). Coefficient de dérive de température zéro: le taux de changement de la valeur d'indication par rapport à la température normale dans la plage de température de fonctionnement nominale du capteur à zéro degré. Coefficient de dérive de température de sensibilité: Le taux de changement en pourcentage avec la température de l'indication pleine échelle par rapport à l'indication pleine échelle à température ambiante du capteur dans sa plage de température de fonctionnement nominale.

CONNEXION ÉLECTRIQUE

COULEUR DU FIL FONCTION

NOIR

BLANC

VERT

ROUGE

GND

Alimentation négative

CAN_L

CAN_H

DC9~36V

Alimentation positive

FAQ – Surveillance de la verticalité des appareils de forage rotatifs

1. À quoi sert un inclinomètre dans un appareil de forage rotatif ?

Un inclinomètre est utilisé pour mesurer l'inclinaison d'un appareil de forage rotatif ou de ses composants structurels par rapport au plan horizontal. Les données de mesure peuvent soutenir la surveillance de la verticalité de l'appareil de forage et l'alignement de l'équipement.

2. Le HCA716S/HCA726S peut-il être utilisé pour la surveillance de la verticalité des appareils de forage rotatifs ?

Oui. Le HCA716S/HCA726S est un inclinomètre de haute précision à axe unique ou double conçu pour la mesure d'inclinaison industrielle. Il peut être intégré dans un système de surveillance d'appareil de forage rotatif pour mesurer l'inclinaison de l'équipement.

3. Quelle est la précision de l'inclinomètre HCA716S/HCA726S ?

Le HCA716S/HCA726S offre une résolution de 0.001° et une précision déclarée sur toute la plage de 0.01°. Les performances de mesure réelles dépendent de la plage sélectionnée, des conditions d'installation et des exigences de l'application.

4. Quelle plage de mesure convient à la surveillance de l'inclinaison des appareils de forage ?

Le HCA716S/HCA726S prend en charge des plages de mesure optionnelles de ±1° à ±180°. La plage appropriée doit être sélectionnée en fonction des exigences de surveillance de l'inclinaison de l'appareil de forage et de l'inclinaison attendue pendant le fonctionnement.

5. L'inclinomètre peut-il surveiller l'inclinaison du mât de l'appareil de forage ?

Oui. Lorsqu'il est installé sur une surface de référence appropriée du mât de l'appareil de forage ou de la structure associée, l'inclinomètre peut mesurer les changements d'inclinaison. La position d'installation et la direction de l'axe doivent être déterminées en fonction de la conception de l'équipement et du système de surveillance.
