Capteur de pente à double axe PDA826FL pour la surveillance des ponts et des barrages

Q1 : Quelle est la plage de mesure et la précision de ce capteur d'inclinaison ?

R : Le capteur offre une plage de mesure de ±10° avec capacité double axe et une haute résolution de 0.0005°, ce qui le rend idéal pour les applications de surveillance d'inclinaison de précision.

Q2 : Comment fonctionne le capteur ?

R : Le capteur est construit avec une unité de contrôle centrale importée et fonctionne selon le principe du micro-pendule capacitif. Lorsque l'unité d'inclinaison bascule, la gravité produit une composante de force sur le pendule, modifiant la capacité interne. Ce signal est ensuite amplifié, filtré et converti en une lecture précise de l'angle d'inclinaison.

Q3 : Pour quelles applications ce capteur convient-il ?

R : Les applications typiques comprennent :

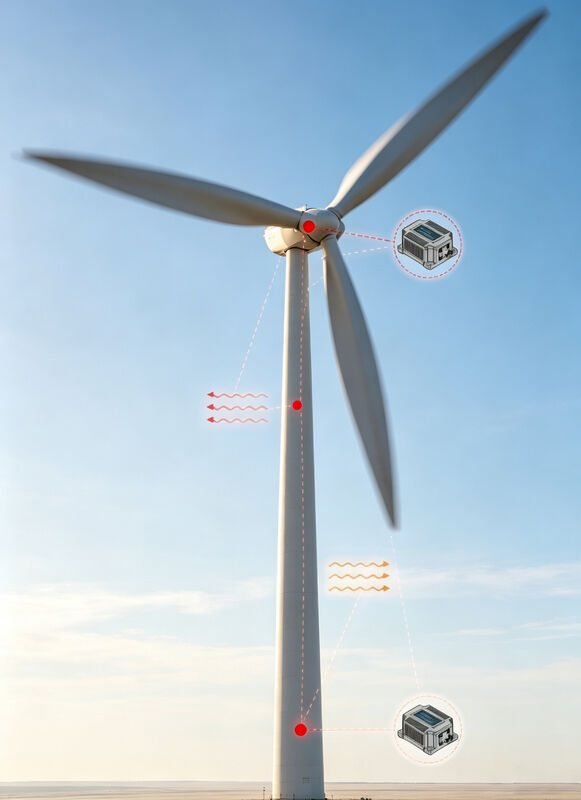

• Surveillance des éoliennes
• Surveillance structurelle des ponts et barrages
• Surveillance des bâtiments anciens/historiques
• Surveillance des voies ferrées à grande vitesse
• Véhicules de communication satellite terrestres
• Règles de jauge de voie ferrée et mise à niveau de jauge
• Mise à niveau des engins de chantier
• Surveillance de l'inclinaison des équipements géologiques

Q4 : Quelle est l'alimentation requise ?

R : Le capteur accepte une large plage d'entrée CC de 9 à 36 V, offrant une flexibilité avec diverses sources d'alimentation sur site.

Q5 : Quel signal de sortie le capteur fournit-il ?

R : Le capteur fournit un signal TTL pour une intégration facile avec vos systèmes d'acquisition de données ou de contrôle.

Q6 : Le capteur peut-il résister à des environnements difficiles ?

R : Oui. Avec un indice de protection IP67 et une plage de température de fonctionnement de -40°C à +85°C, le capteur offre des performances fiables dans des conditions extérieures, de forte humidité, poussiéreuses et de températures extrêmes.

Q7 : À quoi dois-je faire attention lors de l'installation ?

R : Une installation incorrecte peut entraîner des erreurs de mesure. Veuillez suivre la règle "une surface, deux axes" :

• Surface : La surface de montage du capteur doit être solidement fixée à la surface de mesure – plane et stable. Une surface de montage inégale introduira des erreurs d'angle.
• Axes : L'axe du capteur doit être parallèle à l'axe mesuré, sans aucun angle entre les deux axes autant que possible.

Q8 : Le capteur peut-il être installé horizontalement et verticalement ?

R : Oui. Des options d'installation horizontale et verticale sont disponibles, vous pouvez donc choisir l'orientation qui convient le mieux à votre application.

Q9 : Quelles sont les dimensions du capteur ?

R : Le boîtier compact mesure L82 * l70 * H42 mm, ce qui le rend facile à intégrer dans une large gamme d'équipements.
