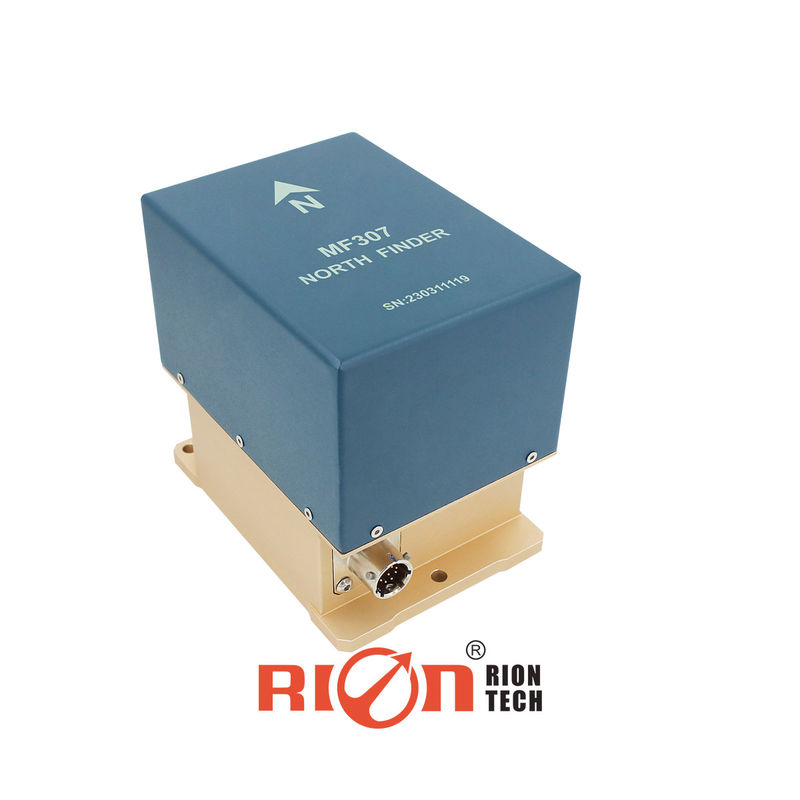

MF307EX CONTROLE intégrée à l'aiguille du nord-ouest basée sur la gyroscopie de haute précision

Name: MF307EX CONTROLE intégrée à l'aiguille du nord-ouest basée sur la gyroscopie de haute précision
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: MF309
Price: 8380.00 USD
Availability: InStock

Détails de produit

Place of Origin: Shenzhen

Nom de marque: RION

Numéro de modèle: MF309

Le document: MF307EX NORTH FINDER.pdf

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: $8380.00/Pieces

Détails d'emballage: Étui en plastique

Délai de livraison: 4 à 6 semaines

Conditions de paiement: T/T

Capacité d'approvisionnement: 3000 pièces par mois

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              0.1° de précision Nord Finder, Trouveur rapide du Nord, Gyroscope à fibre optique Nord-Finder


Le Nord cherche le temps:	3 min / 2 min (réglable)	Range des angles d'inclinaison sur lesquels le nord peut être trouvé:	±15°
Nord à la recherche de précision ((1σ):	0,5°	Résultats de l'enquête:	≥ 10000 heures
Énergie électrique:	9.5 ~ 36VDC	Durée moyenne de reprise:	≤30min
Matériel:	Alliage inoxydable + d'aluminium	Poids:	≤ 1,1 kg (à l'exclusion du câble)

Le Nord cherche le temps:	3 min / 2 min (réglable)
Range des angles d'inclinaison sur lesquels le nord peut être trouvé:	±15°
Nord à la recherche de précision ((1σ):	0,5°
Résultats de l'enquête:	≥ 10000 heures
Énergie électrique:	9.5 ~ 36VDC
Durée moyenne de reprise:	≤30min
Matériel:	Alliage inoxydable + d'aluminium
Poids:	≤ 1,1 kg (à l'exclusion du câble)

Description

MF307EX CONTROLE intégrée à l'aiguille du nord-ouest basée sur la gyroscopie de haute précision

MF307EX ′ Contrôle intégré de finisseur de nord véritable basé sur la gyroscopie de haute précision

Spécifications du produit

Attribut	Valeur
Le Nord cherche le temps	3 min / 2 min (réglable)
Range des angles d'inclinaison sur lesquels le nord peut être trouvé	± 15°
Nord à la recherche de précision	0.5°
Résultats de l'enquête	≥ 10000 heures
Énergie électrique	9.5 à 36VDC
MTTR	≤ 30 min
Matériel	Acier inoxydable + alliage d'aluminium
Le poids	≤ 1,1 kg (à l'exclusion du câble)

Introduction du produit

LeFinder de la direction du nordest un dispositif d'orientation autonome de haute précision conçu pour déterminer rapidementdirection nord vraieEn mesurant la vitesse angulaire de rotation de la Terre à travers un gyroscope sensible, il calcule l'angle d'azimut entre l'axe de l'appareil et le nord géographique,fournissant des données de trajectoire en temps réel pour les transporteurs (e. par exemple, des véhicules, des drones ou des systèmes militaires).

Principaux avantages

Fonctionnement autonome:Aucune dépendance du GNSS ou des champs magnétiques.
Une grande précision:Il compense les interférences environnementales par fusion multi-capteurs.
Alignement rapide:Réalise la recherche du nord en quelques minutes (heure spécifique personnalisable).

Composition du produit

En tant que compactsystème intégré électromécanique, le dispositif comprend:

Composant	Fonction
Gyroscopie à haute performance	Détecte la vitesse de rotation de la Terre (par exemple, fibre optique / gyroscopie MEMS pour une précision < 0,1 °).
Accéléromètre	Mesure des angles d'inclinaison pour corriger les erreurs d'alignement horizontal.
Module de servo-rotation	Contrôle avec précision la rotation mécanique pour optimiser la collecte de signaux.
Ordinateur intégré	Traite les données des capteurs avec le filtrage Kalman pour une sortie en temps réel.

Améliorations facultatives

Intégration GNSS/INS pour une navigation améliorée.
Écran environnemental (résistance à la température et aux vibrations).

Paramètres techniques

Paramètres	MF307EX
Le Nord cherche le temps	3 min / 2 min (réglable)
Range des angles d'inclinaison sur lesquels le nord peut être trouvé	± 15°
Nord à la recherche de précision	0.5°
Maintenir le cap (stabilité de biais zéro 10s 1σ)	3°/h
Énergie électrique	9.5~36VDC (Attention: diamètre de la ligne d'alimentation > 0,3 mm2, ligne d'alimentation et fil de terre)
Courant de fonctionnement	Valeur typique: 0,5 A, courant d'impact maximal: 1 A
Interface	Le TTL/RS232/RS422/RS485 est facultatif
Température de fonctionnement	-20°C à +50°C
Température de stockage	-40°C à +60°C
Conditions environnementales chaudes et humides	Humidité relative inférieure à 95%
Comment ça marche	L'autocontrôle automatique est lancé après mise sous tension, la recherche automatique du nord est effectuée après réussite de l'autocontrôle,et un résultat de recherche nord est envoyé à l'ordinateur supérieur après la recherche nord est terminée.
Résistance à l'isolation	La résistance d'isolation entre les circuits indépendants du gyroscope et entre le circuit et la coque ne doit pas être inférieure à 10 MΩ dans des conditions atmosphériques normales.
Résultats de l'enquête	≥ 10000 heures
MTTR	≤ 30 min
Matériel	Acier inoxydable + alliage d'aluminium
Le poids	≤ 1,1 kg (à l'exclusion du câble)

Exigences d'exhaustivité

L'ensemble complet des équipements comprend:

Nom du produit	Quantité	Le poids
le gyroscope de recherche du nord	1	≤ 1,1 kg
Le câble de prise aérienne (1 m)	1	≤ 160 g
