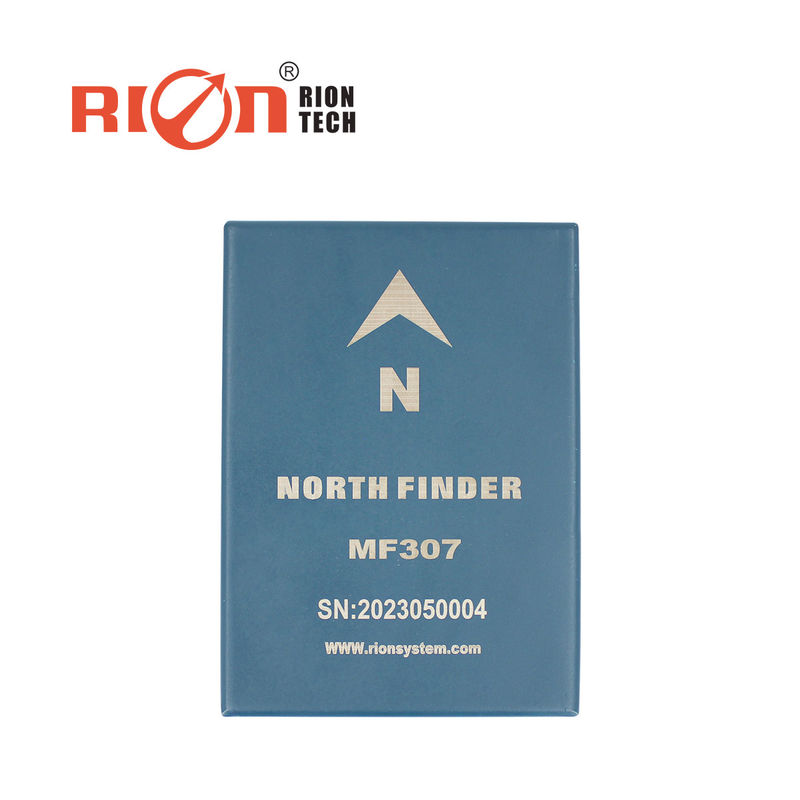

MF3 Nordfinder Rapide et autonome Système de détermination du vrai nord

Détails de produit

Place of Origin: Shenzhen

Nom de marque: RION

Model Number: MF3

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: $5280.00 - $8380.00/Pieces

Détails d'emballage: Étui en plastique

Délai de livraison: 2 à 6 semaines

Conditions de paiement: T/T

Capacité d'approvisionnement: 3000 pièces par mois

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          Gyroscope à fibre optique Nord-Finder, déterminant de manière autonome le gyroscope Nord Finder, Détermination rapide du gyroscope Nord Finder


North seeking time:	3 min / 2 min (adjustable)	North seeking accuracy(1σ):	0.5°
Interface:	TTL/RS232/RS422/RS485 optional	Operating temperature:	-20℃~+50℃
Storage temperature:	-40℃~+60℃	MTBF:	≥ 10000 hours
MTTR:	≤30min

North seeking time:	3 min / 2 min (adjustable)
North seeking accuracy(1σ):	0.5°
Interface:	TTL/RS232/RS422/RS485 optional
Operating temperature:	-20℃~+50℃
Storage temperature:	-40℃~+60℃
MTBF:	≥ 10000 hours
MTTR:	≤30min

Description

MF3 Nordfinder Rapide et autonome Système de détermination du vrai nord

Description du produit:

Le Le gyroscope nord-finder est principalement utilisé pour déterminer rapidement et de manière autonome la direction du nord, en obtenant la vitesse angulaire de rotation de la terre en suivant le gyroscope, résolvant le signal de vitesse angulaire de rotation de la terre, calculant l'angle compris entre l'axe principal du gyroscope et la direction nord réelle de la terre,et fournissant des informations d'azimut pour un transporteur.

Composition du produit:

Le gyroscope Nordfinder est un produit intégré électromécanique, composé d'un un gyroscope, un accéléromètre, un dispositif de régulation mécanique de rotation et un ordinateur intégré.

Paramètres techniques:

Paramètres	MF307Les produits
Le Nord cherche le temps	3 minutes /Deux minutes. (réglable)
Range des angles d'inclinaison sur lesquels le nord peut être trouvé	± 15°
Le Nord cherche la précision(1σ)	0.5- Je ne sais pas.
Maintenez la trajectoire. (Zéro stabilité de biais 10s 1σ)	3°/h
Énergie électrique	9.5~36VDC (Attention: diamètre de la ligne d'alimentation > 0,3 m- Je vous en prie², lignes électriques et câbles de terre)
Courant de fonctionnement	Valeur typique: 0,5 A, courant d'impact maximal: 1 A
Interface	TTL/Le système de détection de la pollution par le gaz est utilisé.85 Optionnel
Température de fonctionnement	-20°C~+50°C
Température de stockage	- 40°C~+60°C
Conditions environnementales chaudes et humides	Humidité relative inférieure à 95%
Comment ça marche	L'autocontrôle automatique est lancé après mise sous tension, la recherche automatique du nord est effectuée après l'autocontrôle,et un résultat de recherche nord est envoyé à l'ordinateur supérieur après la recherche nord est terminée.
Résistance à l'isolation	La résistance d'isolation entre les circuits indépendants du gyroscope et entre le circuit et la coque ne doit pas être inférieure à 10 MΩ dans des conditions atmosphériques normales.
Résultats de l'enquête	≥ 10000 heures
MTTR	≤ 30 min
Matériel	Acier inoxydable + alliage d'aluminium
Le poids	≤ 1,1 kg (à l'exclusion du câble)

Pour les véhicules à moteur à combustion

Définition du câblage RS232 / TTL (définition du câblage à 7 cœurs)

Fonction de couleur de ligne	Numéro PIN1	Numéro PIN2	Le code PIN3	Numéro PIN4	Numéro PIN5	Numéro PIN6	Le code PIN7
Fonction de couleur de ligne	DC 9,5 à 36 V	Le GND	RXD	TXD	Terre de signalisation	N.C.	N.C.

Définition du câblage RS485 (définition du câblage à 7 cœurs)

Fonction de couleur de ligne	Numéro PIN1	Numéro PIN2	Le code PIN3	Numéro PIN4	Numéro PIN5	Numéro PIN6	Le code PIN7
Fonction de couleur de ligne	DC 9,5 à 36 V	Le GND	D+	Je ne sais pas.	Terre de signalisation	N.C.	N.C.

Définition du câblage RS422 (définition du câblage à 9 cœurs)

Fonction de couleur de ligne

Numéro PIN1

Numéro PIN2

Le code PIN3

Numéro PIN4

Numéro PIN5

Numéro PIN6

Le code PIN7

Numéro PIN8

Numéro PIN9

DC 9,5 à 36 V

Le GND

RXD+

RXD -

TXD+

TXD-

Terre de signalisation

N.C.
