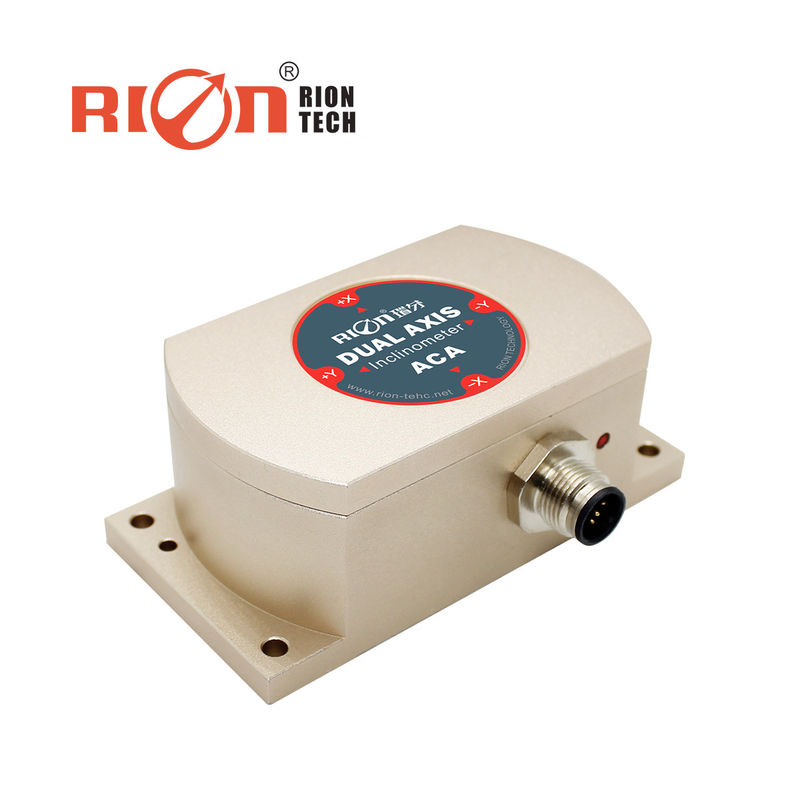

Inclinomètre à capteur d'inclinaison MEMS de précision ACA616T pour le contrôle de l'angle des installations
Description du produit :
ACA616T/ACA626T-CAN2.0A est un inclinomètre à axe simple/double de haute précision à compensation de température complète développé par RION Technology sur la base d'une plate-forme d'inclinaison de haute précision. Sa bonne stabilité de température peut être utilisée dans un environnement de température large de -40 ~ 85 ℃. De plus, le système dispose d'un convertisseur A/D 24it intégré de haute précision, et grâce à un algorithme de conversion à 5 niveaux, il peut mesurer l'angle d'inclinaison et d'inclinaison de la sortie du capteur par rapport au plan horizontal. Protocole de sortie CAN2.0A. Les caractéristiques de l'installation sans contact confèrent à ce produit une bonne intégration du système. Fixez simplement le capteur sur la surface de l'objet mesuré avec un tournevis, l'attitude et l'inclinaison de l'objet peuvent être automatiquement calculées. Il a une forte capacité à résister aux chocs et aux vibrations et possède un grand avantage concurrentiel par rapport à ses homologues nationaux. Il s’adresse spécifiquement aux domaines industriels dont ont besoin les utilisateurs haut de gamme.
Caractéristiques:
- Plage de mesure : ± 1 ~ ± 60 ° en option
- Entrée de tension large : 9 ~ 36 V
- Degré de protection IP67
- Fonctionnement à large température : -40 ～ + 85 ℃
- Bouchon d'air étanche
- Haute résolution : 0,001°
Paramètres techniques :
| ACA616T/626T-C2 |
CONDITIONS |
PARAMÈTRES |
UNITÉ |
| Plage de mesure |
|
±10 |
±30 |
±60 |
° |
| Axe de mesure |
|
X/XY |
X/XY |
X/XY |
AXE |
| Résolution |
|
0,001 |
0,001 |
0,001 |
° |
| Mesurer la précision |
@25℃ |
0,003 |
0,01 |
0,02 |
°(RMS) |
| Stabilité à long terme |
|
0,01 |
0,02 |
0,03 |
° |
| Température zéro. coefficient |
-40 ~ + 85 ℃ |
±0,0004 |
±0,0004 |
±0,0004 |
°/℃ |
| Sensibilité temp-coeffi |
-40 ~ + 85 ℃ |
≤100 |
≤100 |
≤100 |
ppm/℃ |
| Heure de mise sous tension |
|
0,5 |
0,5 |
0,5 |
S |
| Fréquence de réponse |
20Hz |
| Taux de sortie |
20Hz |
| Type d'interface |
PEUT 2.0A |
| CEM |
Selon EN61000 et GBT17626 |
| MTBF |
≥98 000 heures/fois
|
| Résistance d'isolation |
≥100 MΩ |
| Antichoc |
100 g à 11 ms, 3 directions axiales (demi-sinusoïde) |
| Anti-vibrations |
10 grammes, 10 ~ 1000 Hz |
| Degré de protection |
IP67 |
| Câbles |
Configuration standard : 2 m de longueur, résistant à l'usure, large température, câble blindé connecteur aviation 5P * 5,7 mm. |
| Poids |
235g (sans câble) |
Applications :
★ Positionnement de l'équipement laser
★ Contrôle d'angle des installations médicales
★ Navigation dans la posture de forage souterrain
★ Règle de jaugeage des chemins de fer, nivellement des équipements de jauge
★ Contrôle précis du niveau de la machine-outil
★ Surveillance inclinée des équipements géologiques
NOTES D'INSTALLATION EN FABRICATION:
Veuillez suivre la bonne façon d'installer le capteur d'inclinaison, une installation incorrecte peut provoquer des erreurs de mesure, avec une attention particulière à la "surface", "ligne" :1) La surface de montage du capteur et la surface mesurée doivent être fixées étroitement, en douceur, de manière stable, si la surface de montage est inégale, cela risque d'amener le capteur à mesurer l'erreur d'angle.
2) L'axe du capteur et l'axe mesuré doivent être parallèles, les deux axes ne produisent pas l'angle autant que possible.
DIRECTIONS DE MESURE:
L'installation doit garantir que le fond du produit est parallèle à la face mesurée et réduire l'influence de la dynamique et de l'accélération sur le capteur. Ce produit peut être installé horizontalement ou monté verticalement (la sélection du montage vertical doit être confirmée avant la production), pour l'installation, veuillez vous référer au schéma suivant.
