Mètre précis d'angle d'inclinaison de double d'axe de lancement angle de petit pain pour le matériel médical

Détails de produit

Lieu d'origine: La Chine

Nom de marque: RION

Certification: CE, ISO

Numéro de modèle: ACA628T-20

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: Négociable

Détails d'emballage: Carton

Délai de livraison: 10 jours

Conditions de paiement: T/T, Paypal

Capacité d'approvisionnement: 1000/month

Obtenez le meilleur prix
Contact maintenant
Caractéristiques
Mettre en évidence:

Mètre d'angle d'inclinaison de petit pain de lancement

,

Mètre 36v d'angle d'inclinaison

,

Inclinomètre de capteur d'inclinaison d'angle de petit pain

Chaîne de mesure:
1~60°
Axe de mesure:
Deux axes
Résolution:
0.0007°
Dérive de la température:
0.0005°/℃
stabilité à long terme:
0.01°~0.04°
Le poids:
235g
Protéger:
Pour la protection contre la corrosion
Énergie:
9~36v
Chaîne de mesure:
1~60°
Axe de mesure:
Deux axes
Résolution:
0.0007°
Dérive de la température:
0.0005°/℃
stabilité à long terme:
0.01°~0.04°
Le poids:
235g
Protéger:
Pour la protection contre la corrosion
Énergie:
9~36v
Description
Mètre précis d'angle d'inclinaison de double d'axe de lancement angle de petit pain pour le matériel médical

Mesure précise de l'angle d'inclinaison pour l'équipement médical



L'ACA628T-N est un inclinomètre à double axe de haute précision avec une compensation totale de température et une sortie de courant.il adopte un convertisseur différentiel A/D de 24 bits de haute précision pour assurer la linéarité de sortie du produitLe système intègre un capteur de température haute résolution, qui travaille en collaboration avec le MCU.compensation de température secondaire de traitement, par laquelle la dérive totale à zéro température peut être atteinte à 0,0005°/°C, et la précision à température ambiante peut atteindre 0,003° pour une petite plage de mesure.il sortie de 4 ~ 20mA par rapport à la sortie de tension, il peut transmettre sur des distances beaucoup plus longues, jusqu'à 2 km. La fonction d'installation sans contact rend ce produit compatible avec différents systèmes.Il suffit de fixer le capteur sur la surface de l'objet à mesurer avec des vis, puis il calcule automatiquement l'angle d'inclinaison de l'objet. Il est pratique à installer, facile à utiliser, robuste pour résister aux interférences et aux vibrations,il présente un avantage important par rapport à ses homologues.



▶ RÉSUMÉ TECHNIQUE

Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. Conditions d'utilisation Paramètres Unité
Plage de mesure   ± 10 ± 30 ± 60 ± 90 - Je ne sais pas.
Axe de mesure   X / XY X / XY X / XY X / XY axes
Sortie nulle 0° de sortie 12 12 12 12 - Je ne sais pas
Résolution   0.0007 0.0007 0.0007 0.0007 - Je ne sais pas.
Précision de mesure Maxé Température ambiante. 0.003 0.01 0.02 0.03 - Je ne sais pas.
RMSE Température ambiante. 0.003 0.003 0.005 0.008 - Je ne sais pas.
Coefficient de température zéro -40°C à 85°C 0.0005 0.0005 0.0005 0.0005 °/°C
Coefficient de température de sensibilité -40°C à 85°C ≤ 50 ≤ 50 ≤ 50 ≤ 50 en ppm/°C
Puissance à temps   0.5 0.5 0.5 0.5 S
Fréquence de réponse 20 Hz
CEM Conformément à la norme EN61000 et à la norme GBT17626
Résultats de l'enquête ≥ 98000 heures/temps
Résistance à l'isolation ≥ 100 MΩ
Résistant aux chocs 100g@11ms,3 direction axiale (à moitié sinusoïde)
Anti-vibration 10 grammes, 10 ‰ 1000 Hz
Grade de protection Pour la protection contre la corrosion
Les câbles Configuration standard: longueur de 2 m, résistance à l'usure, température élevée, câble blindé 7P * connecteur d'aviation de 6,8 mm, poids du câble ≤ 200 g
Le poids ≤ 260 g ((sans câble))



















































Caractéristiques

  • Mesure de l'inclinaison sur un seul axe
  • Plage de mesure: ± 1° à ± 60° facultative
  • Résolution: 0,001°
  • Déplacement de température ± 0,0008°/°C
  • Des performances très résistantes aux vibrations > 2000 g
  • Entrée de grande tension: 9 à 36 V
  • Température de fonctionnement large: -40 à + 85°C
  • Grade de protection IP67



Application du produit

  • Équilibrage automatique des véhicules mécaniques
  • Détection des ponts et des barrages
  • Position des équipements laser
  • Contrôle de l'angle des installations médicales
  • Navigation de la posture de forage souterraine
  • Règle de délimitation des voies ferrées, nivellement des équipements de délimitation
  • Contrôle précis du niveau de la machine-outil
  • Équipement de surveillance géologique incliné

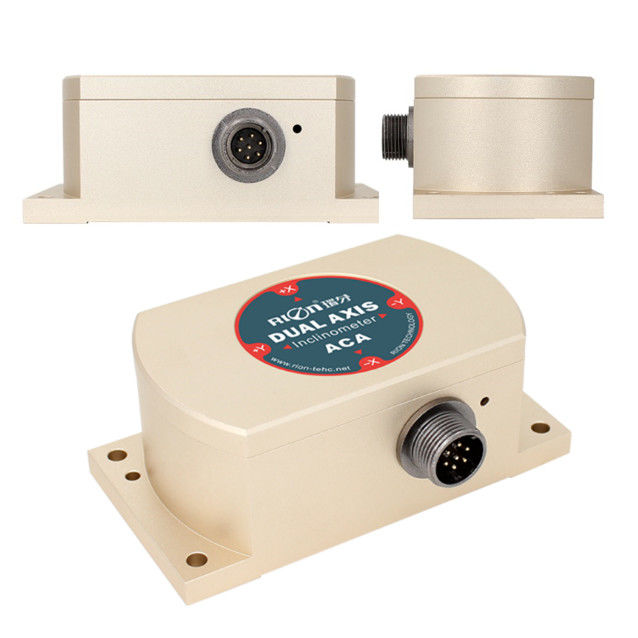

Mètre précis d'angle d'inclinaison de double d'axe de lancement angle de petit pain pour le matériel médical 0

▶ CONNECTION électrique

Connexion électrique à axe unique

Fonction de couleur du fil Le rouge Blanc Verte Noir CRAU

DC 11,5 à 36 V

L'alimentation est positive

À l'extérieur X

Axe X

courant de sortie

N.C.

Le GND

L'alimentation est négative

Signal GND



Mètre précis d'angle d'inclinaison de double d'axe de lancement angle de petit pain pour le matériel médical 1



Direction de l'installation du produit





Mètre précis d'angle d'inclinaison de double d'axe de lancement angle de petit pain pour le matériel médical 2



▶ Dimension

Mètre précis d'angle d'inclinaison de double d'axe de lancement angle de petit pain pour le matériel médical 3
