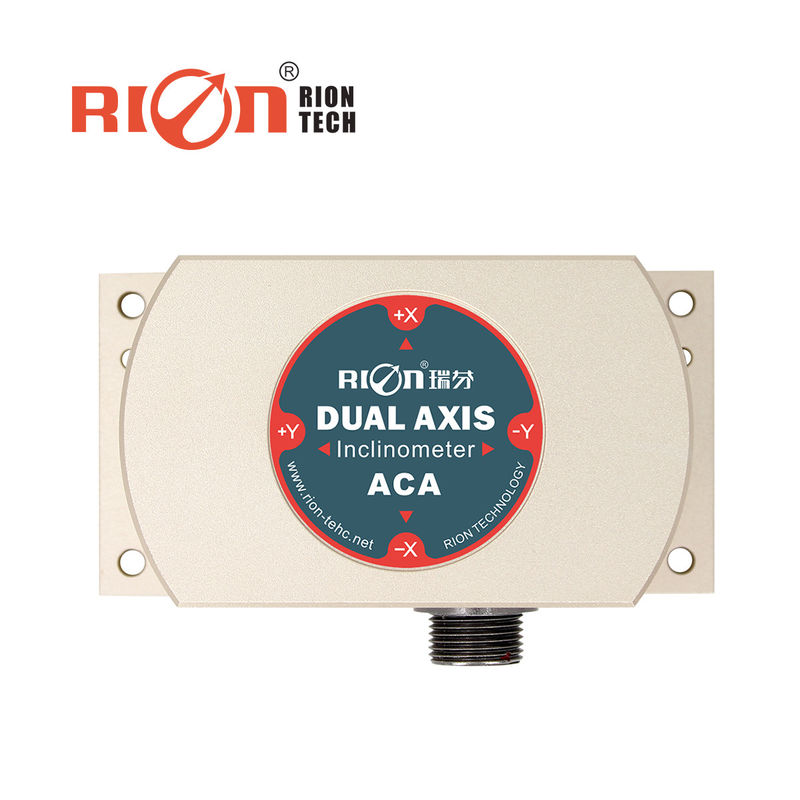

Capteur précis de pente de moniteur d'inclination de construction pour la mesure d'inclinaison de pont

Détails de produit

Lieu d'origine: La Chine

Nom de marque: RION

Certification: CE, ISO

Numéro de modèle: ACA628T-10

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: Négociable

Détails d'emballage: Carton

Délai de livraison: 10 jours

Conditions de paiement: T/T, Paypal

Capacité d'approvisionnement: 1000/month

Obtenez le meilleur prix
Contact maintenant
Caractéristiques
Mettre en évidence:

Capteur de la pente IP67

,

capteur de la pente 20Hz

,

Capteur analogue d'inclinomètre de pont

Chaîne de mesure:
1~30°
Axe de mesure:
axe simple ou double
Résolution:
0.0007°
Dérive de la température:
0.0005°/℃
stabilité à long terme:
0.01°~0.04°
Le poids:
235g
Fonction:
mesure précise d'angle
Fréquence de réponse:
20Hz
Chaîne de mesure:
1~30°
Axe de mesure:
axe simple ou double
Résolution:
0.0007°
Dérive de la température:
0.0005°/℃
stabilité à long terme:
0.01°~0.04°
Le poids:
235g
Fonction:
mesure précise d'angle
Fréquence de réponse:
20Hz
Description
Capteur précis de pente de moniteur d'inclination de construction pour la mesure d'inclinaison de pont

Capteur de pente précise pour le moniteur d'inclinaison de construction Capteur d'inclinomètre analogique pour la mesure de l'inclinaison du pont



L'ACA618T/ACA628T-N est un inclinomètre à un ou deux axes de haute précision avec une compensation de température et une sortie de courant complète.il adopte un convertisseur différentiel A/D de 24 bits de haute précision pour assurer la linéarité de sortie du produitLe système intègre un capteur de température haute résolution, qui travaille en collaboration avec le MCU.compensation de température secondaire de traitement, par laquelle la dérive totale à zéro température peut être atteinte à 0,0005°/°C, et la précision à température ambiante peut atteindre 0,003° pour une petite plage de mesure.il sortie de 4 ~ 20mA par rapport à la sortie de tension, il peut transmettre sur des distances beaucoup plus longues, jusqu'à 2 km. La fonction d'installation sans contact rend ce produit compatible avec différents systèmes.Il suffit de fixer le capteur sur la surface de l'objet à mesurer avec des vis, puis il calcule automatiquement l'angle d'inclinaison de l'objet. Il est pratique à installer, facile à utiliser, robuste pour résister aux interférences et aux vibrations,il présente un avantage important par rapport à ses homologues.



Caractéristiques

★ Inclinomètre à un ou deux axes

★ Plage de mesure: ±1° à ±90° facultative

★ Voltage d'entrée large: 11,5 ~ 36V

★ Température de travail large: -40°C à +85°C

★ Grade de protection IP67

★ Des performances très résistantes aux vibrations > 2000 g

★ Haute résolution: 0,0007°

★ Dérive de température: 0,0005°/°C



Application du produit

★ Le niveau automatique des véhicules mécaniques

★ Détection de ponts et de barrages

★ Position de l'équipement laser

★ Contrôle de l'angle des installations médicales

★ Navigation de la posture de la foreuse souterraine

★ Règle de délimitation des voies ferrées, nivellement des équipements de délimitation

★ Contrôle précis du niveau de la machine-outil

★ Équipement géologique de surveillance inclinée







▶ RÉSUMÉ TECHNIQUE

Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. Conditions d'utilisation Paramètres Unité
Plage de mesure   ± 10 ± 30 ± 60 ± 90 - Je ne sais pas.
Axe de mesure   X / XY X / XY X / XY X / XY axes
Sortie nulle 0° de sortie 12 12 12 12 - Je ne sais pas
Résolution   0.0007 0.0007 0.0007 0.0007 - Je ne sais pas.
Précision de mesure Maxé Température ambiante. 0.003 0.01 0.02 0.03 - Je ne sais pas.
RMSE Température ambiante. 0.003 0.003 0.005 0.008 - Je ne sais pas.
Coefficient de température zéro -40°C à 85°C 0.0005 0.0005 0.0005 0.0005 °/°C
Coefficient de température de sensibilité -40°C à 85°C ≤ 50 ≤ 50 ≤ 50 ≤ 50 en ppm/°C
Puissance à temps   0.5 0.5 0.5 0.5 S
Fréquence de réponse 20 Hz
CEM Conformément à la norme EN61000 et à la norme GBT17626
Résultats de l'enquête ≥ 98000 heures/temps
Résistance à l'isolation ≥ 100 MΩ
Résistant aux chocs 100g@11ms,3 direction axiale (à moitié sinusoïde)
Anti-vibration 10 grammes, 10 ‰ 1000 Hz
Grade de protection Pour la protection contre la corrosion
Les câbles Configuration standard: longueur de 2 m, résistance à l'usure, température élevée, câble blindé 7P * connecteur d'aviation de 6,8 mm, poids du câble ≤ 200 g
Le poids ≤ 260 g ((sans câble))

















































▶ CONNECTION électrique

Connexion électrique à axe unique

Fonction de couleur du fil Le rouge Blanc Verte Noir CRAU

DC 11,5 à 36 V

L'alimentation est positive

À l'extérieur X

Axe X

courant de sortie

N.C.

Le GND

L'alimentation est négative

Signal GND



Capteur précis de pente de moniteur d'inclination de construction pour la mesure d'inclinaison de pont 0



▶ Dimension

Capteur précis de pente de moniteur d'inclination de construction pour la mesure d'inclinaison de pont 1
