Détails de produit
Lieu d'origine: La Chine
Nom de marque: RION
Certification: CE, ISO
Numéro de modèle: ACA628T-15
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: 594 USD/pcs
Détails d'emballage: Carton
Délai de livraison: 10 jours
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 1000/month
Chaîne de mesure: |
2° à 30° |
Axe de mesure: |
Inclinomètre à un ou deux axes |
Résolution: |
0.0007° |
Dérive de la température: |
0.0005°/℃ |
stabilité à long terme: |
0.01°~0.04° |
De mise sous tension temps: |
0.5S |
CEM: |
Conformément à la norme EN 61000 et à la norme GBT 17626 |
Chaîne de mesure: |
2° à 30° |
Axe de mesure: |
Inclinomètre à un ou deux axes |
Résolution: |
0.0007° |
Dérive de la température: |
0.0005°/℃ |
stabilité à long terme: |
0.01°~0.04° |
De mise sous tension temps: |
0.5S |
CEM: |
Conformément à la norme EN 61000 et à la norme GBT 17626 |

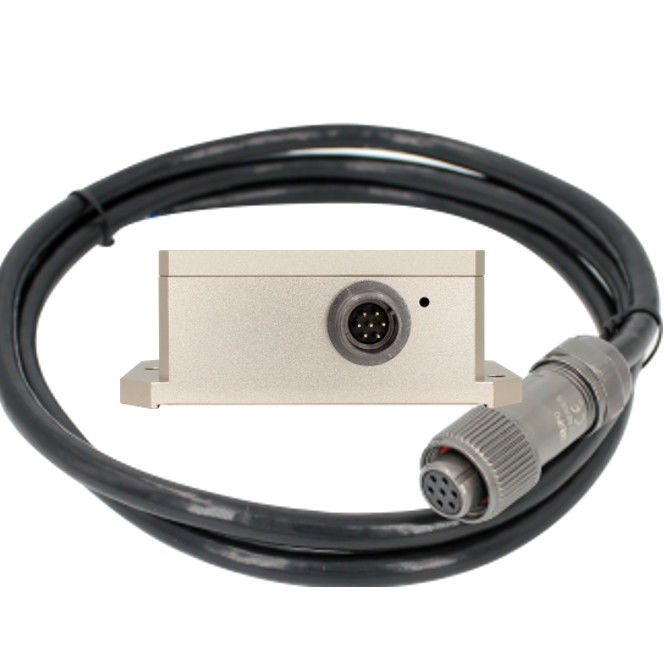

ACA628T Capteur d'inclinaison pour les installations médicales
▶Application du produit
★ Le niveau automatique des véhicules mécaniques
★ Détection de ponts et de barrages
★ Position de l'équipement laser
★ Contrôle de l'angle des installations médicales
★ Navigation de la posture de la foreuse souterraine
★ Règle de délimitation des voies ferrées, nivellement des équipements de délimitation
★ Contrôle précis du niveau de la machine-outil
★ Équipement géologique de surveillance inclinée
L'ACA618T/ACA628T-N est un inclinomètre à un ou deux axes de haute précision conçu pour une mesure précise avec une compensation totale de la température et une sortie de courant.Il dispose d'un convertisseur différentiel A/D sophistiqué de 24 bits qui assure une linéarité exceptionnelle de la sortie de courantCet inclinomètre est connu pour sa stabilité, sa fiabilité et son fonctionnement convivial.
Incorporant un capteur de température haute résolution qui fonctionne conjointement avec le MCU, l'appareil fournit une compensation de température secondaire, atteignant une dérive totale de température minimale de 0.Il offre une précision impressionnante de 0,003° à température ambiante pour de petites gammes de mesure.permettant une transmission longue distance jusqu'à 2 kilomètres, dépassant les sorties de tension typiques.
Sa fonction d'installation sans contact permet la compatibilité avec divers systèmes.et il calculera automatiquement l'angle d'inclinaisonCette conception facilite une installation pratique, un fonctionnement simple et une performance robuste contre les interférences et les vibrations, ce qui lui confère un avantage significatif par rapport aux produits concurrents.
▶ RÉSUMÉ TECHNIQUE
| Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | Conditions d'utilisation | Paramètres | Unité | ||||
| Plage de mesure | ± 10 | ± 30 | ± 60 | ± 90 | - Je ne sais pas. | ||
| Axe de mesure | X / XY | X / XY | X / XY | X / XY | axes | ||
| Sortie nulle | 0° de sortie | 12 | 12 | 12 | 12 | - Je ne sais pas | |
| Résolution | 0.0007 | 0.0007 | 0.0007 | 0.0007 | - Je ne sais pas. | ||
| Précision de mesure | Maxé | Température ambiante. | 0.003 | 0.01 | 0.02 | 0.03 | - Je ne sais pas. |
| RMSE | Température ambiante. | 0.003 | 0.003 | 0.005 | 0.008 | - Je ne sais pas. | |
| Coefficient de température zéro | -40°C à 85°C | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/°C | |
| Coefficient de température de sensibilité | -40°C à 85°C | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | en ppm/°C | |
| Puissance à temps | 0.5 | 0.5 | 0.5 | 0.5 | S | ||
| Fréquence de réponse | 20 Hz | ||||||
| CEM | Conformément à la norme EN61000 et à la norme GBT17626 | ||||||
| Résultats de l'enquête | ≥ 98000 heures/temps | ||||||
| Résistance à l'isolation | ≥ 100 MΩ | ||||||
| Résistant aux chocs | 100g@11ms,3 direction axiale (à moitié sinusoïde) | ||||||
| Anti-vibration | 10 grammes, 10 ‰ 1000 Hz | ||||||
| Grade de protection | Pour la protection contre la corrosion | ||||||
| Les câbles | Configuration standard: longueur de 2 m, résistance à l'usure, température élevée, câble blindé 7P * connecteur d'aviation de 6,8 mm, poids du câble ≤ 200 g | ||||||
| Le poids | ≤ 260 g ((sans câble)) | ||||||
▶ CONNECTION électrique
| Fonction de couleur du fil | Le rouge | Blanc | Verte | Noir | CRAU |
|
DC 11,5 à 36 V L'alimentation est positive |
À l'extérieur X Axe X courant de sortie |
N.C. |
Le GND L'alimentation est négative |
Signal GND |
▶ Dimension
