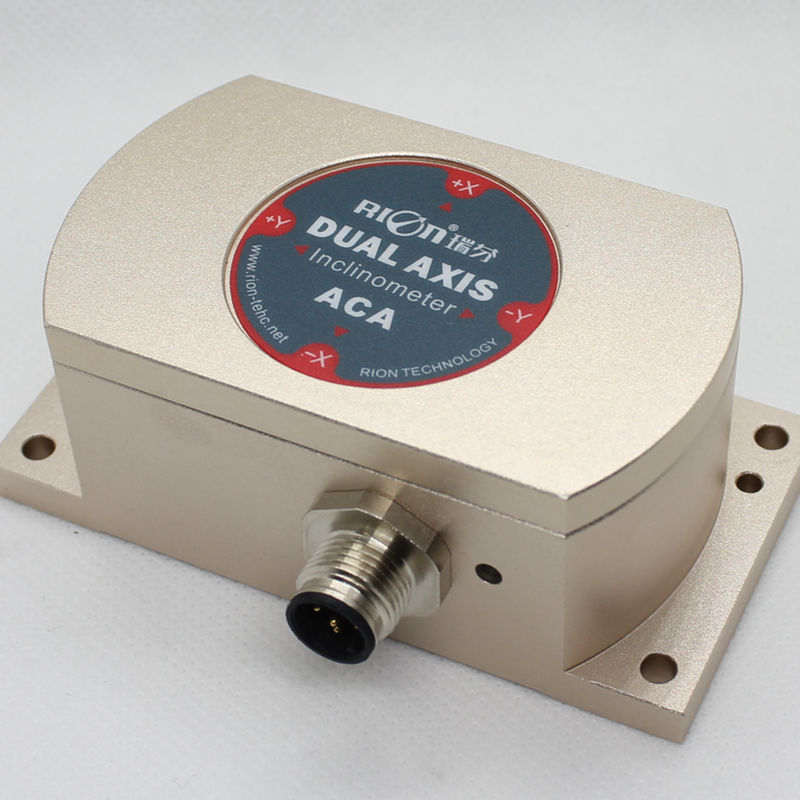

Transducteur d'angle d'inclinaison à double axe unique pour barrage de construction de ponts

Détails de produit

Lieu d'origine: La Chine

Nom de marque: RION

Certification: CE, ISO

Numéro de modèle: ACA616T-5

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: 594 USD/pcs

Détails d'emballage: carton

Délai de livraison: 10 jours

Conditions de paiement: T/T, Paypal

Capacité d'approvisionnement: 1000/month

Obtenez le meilleur prix
Contact maintenant
Caractéristiques
Mettre en évidence:

Transducteur d'angle de la pente RS422

,

Mètre analogue de la pente IP67

,

Inclinomètre de capteur d'inclinaison pour le barrage

Chaîne de mesure:
5 à 30°
Axe de mesure:
X/Y/XY
Résolution:
0.001°
Exactitude de mesure:
00,003° à 0,03°
stabilité à long terme:
0.01°~0.04°
Le poids:
235g
Chaîne de mesure:
5 à 30°
Axe de mesure:
X/Y/XY
Résolution:
0.001°
Exactitude de mesure:
00,003° à 0,03°
stabilité à long terme:
0.01°~0.04°
Le poids:
235g
Description
Transducteur d'angle d'inclinaison à double axe unique pour barrage de construction de ponts

Transducteur d'angle d'inclinaison à double axe unique pour le moniteur d'inclinaison de barrage de bâtiment de pont



▶ L'application

★ Détection de ponts et de barrages

★ Mesure de l'angle des éoliennes

★ Le niveau automatique des véhicules mécaniques

★ Position de l'équipement laser

★ Contrôle de l'angle des installations médicales



ACA616T/ACA626T est un capteur d'inclinaison de type de sortie numérique MODBUS à axe unique / double à haute précision de compensation de température complète développé par RION Technology sur la base d'une plate-forme d'inclinaison de haute précision. Its excellent temperature stability can be used in a wide temperature environment of -40~85 ℃ It maintains high measurement accuracy and is more suitable for long-term field equipment monitoring and levelingEn outre, le système dispose d'un convertisseur différentiel A/D 24 bits de haute précision, et grâce à l'algorithme de filtrage de cinquième ordre,il peut mesurer l'inclinaison et l'angle de pente de la sortie du capteur par rapport à l'horizontale. Interface de sortie RS485, RS232, TTL optionnel. Les caractéristiques de l'installation sans contact font que le produit a une forte intégration système,Il suffit de fixer le capteur à la surface de l'objet mesuré avec des vis., l'attitude et l'inclinaison de l'objet peuvent être calculées automatiquement, simple à utiliser, pas besoin de récupérer les changements relatifs installés des deux côtés.Il a une forte résistance aux interférences électromagnétiques externes et une forte capacité à résister aux chocs et aux vibrations.Il présente un grand avantage concurrentiel par rapport à ses homologues nationaux et est spécifiquement utilisé dans les domaines industriels requis par les utilisateurs haut de gamme.





▶ RÉSUMÉ TECHNIQUE



Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. Les conditions Paramètres Unité
Plage de mesure   ± 10 ± 30 ± 60 ± 90 - Je ne sais pas.
Axe de mesure   X/XY X/XY X/XY X/XY AXIS
Résolution   0.001 0.001 0.001 0.001 - Je ne sais pas.
Précision de mesure   0.003 0.01 0.02 0.03 - Je ne sais pas.
Stabilité à long terme   0.01 0.02 0.03 0.04 - Je ne sais pas.
Coefficient de température zéro -40 à +85°C ± 0.0004 ± 0.0004 ± 0.0004 ± 0.0004 °/°C
Coefficient de température de sensibilité -40 à +85°C ≤ 50 ≤ 50 ≤ 50 ≤ 100 en ppm/°C
Puissance à temps   0.5 0.5 0.5 0.5 S
Fréquence de réponse   20 20 20 20 Hz
Taux de production 5Hz, 15Hz, 35Hz, 50Hz peuvent être réglés
signal de sortie Le numéro d'enregistrement est le numéro d'enregistrement de l'appareil.
Protocole de communication Le protocole 68 est affiné / le protocole MODBUS
CEM Conformément à la norme EN61000 et à la norme GBT17626
Résultats de l'enquête ≥ 50000 heures/temps
Résistance à l'isolation ≥ 100 MΩ
Résistant aux chocs 100g@11ms,3 Direction axiale (moitié sinusoïde)
Anti-vibration 10 grammes, 10 ‰ 1000 Hz
Grade de protection Pour la protection contre la corrosion
Les câbles Configuration standard: longueur de 2 m, résistant à l'usure, haute température, câble blindé 5P * connecteur d'aviation de 5,7 mm
Le poids ≤ 220 g ((sans câble)





Transducteur d'angle d'inclinaison à double axe unique pour barrage de construction de ponts 0



Transducteur d'angle d'inclinaison à double axe unique pour barrage de construction de ponts 1
