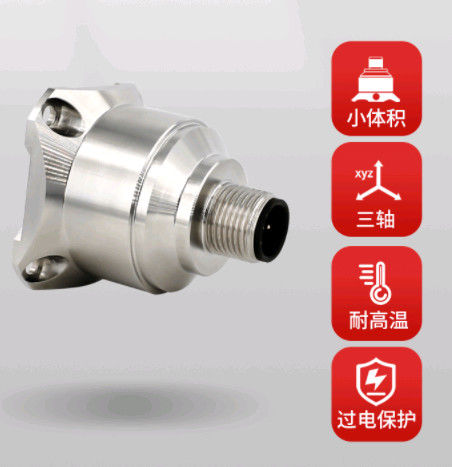

Mems a basé l'accéléromètre pour l'accéléromètre gyroscopique de protocole de Modbus Rtu de rouleau de route
▶CARACTÉRISTIQUE
★ gyroscopique (X, Y, Z)
sortie de ★ : RS232 ; RS485 ; TTL
tension de puissance de ★ : 9~36V
anti-impact de ★ : 2000G
le ★ fonctionnent le temp : - 40°C à +85°C
Temp de stockage de ★ : - 40°C à +85°C
Excellente stabilité de déviation de ★
Excellente représentation de ★ (impact, vibration et température)
▶Application
article blocage système de ★, surveillance de fatigue et prévision
le ★ la génération d'énergie éolienne
Vibration basse fréquence de ★ et surveillance automatique
automobile de ★
Grandes machines de ★, moteur
armamentarium de ★
pont de ★
rouleau de route de ★
Caractéristiques
| AKF392T | PARAMÈTRE | UNITÉ | |||||
| Gamme | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| Calibrage de déviation | <1> | <1> | <1> | <1> | <1> | <1> | magnésium |
| Mesure axiale | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Axial |
| Répétabilité de puissance d'Up/Off | <2> | <2> | <2> | <2> | <2> | <2> | magnésium (plus haut) |
| Temp de déviation. Coefficient | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | %/℃ (valeur typique) |
| Résolution/seuil (@ 1Hz) | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | magnésium (plus haut) |
| Non-linéarité | <0> | <0> | <1> | <1> | <1> | <1> | % de FS (plus haut) |
| Largeur de bande (3Db) | 500 | 500 | 500 | 500 | 500 | 500 | Hertz |
| sensibilité de Croix-axe | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Rapport latéral de sensibilité de vibration | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Densité de bruit | 21 | 21 | 21 | 86,6 | 86,6 | 86,6 | μg/√Hz |
| Fréquence de résonance | 2,4 | 2,4 | 2,4 | 5,5 | 5,5 | 5,5 | kilohertz |
| taux de sortie automatique de 68 protocoles | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Taux de sortie automatique de MODBUS | 10Hz, 25Hz, 50Hz | ||||||
| Interface de sortie | RS232/RS485/TTL | ||||||
| Protocole | Protocole standard de Rion et protocole de Modbus Rtu | ||||||
| Fiabilité | MIL-HDBK-217, catégorie 2 | ||||||
| Résistance aux chocs | 100g@11ms, direction 3 axiale (moitié Sinusoid) | ||||||
| Temps de rétablissement | <1ms> | ||||||
| Vibrez | 20g RMS, 20~2000Hz (bruit aléatoire, o, p, I par axe pour l'action 30 minutes) | ||||||
| Entrée (Vdd_Vss) | 9-36 VOLTS CONTINU | ||||||
| Consommation actuelle | <60ma> | ||||||
| Connecteur | Connecteur M12 industriellement compatible | ||||||
| Poids | Poids net de produit : 82g, base magnétique : 48g, plaque adaptrice en forme de L 20g | ||||||
| Dimension |
Taille de produit : 34.3*34.3*38.5mm Taille basse d'adsorption magnétique : 34.23*34.23*6mm Taille en forme de L de plaque adaptrice : 36*44*15mm |
||||||
▶PROTOCOLE DE TRANSMISSION
Le produit inclut 68 protocoles et protocoles de MODBUS RTU deux. Les paramètres de configuration par défaut du protocole sont comme suit :
| PROTOCOLE | PROTOCOLE DE RION 68 | MODBUS-RTU |
| Code d'adresse | 0 | 1 |
| Adresse d'émission | 255 | 0 |
| Vitesse baud de porte série | 9600 | 9600 |
| Bit de parité | Aucune parité | Paire parité |
| Bit de départ de porte série | 1 bit | 1 bit |
| Longueur de données de porte série | 8 bits | 8 bits |
| Bit d'arre4t de porte série | 1 bit | 1 bit |
| Mode sortie | Question et réponse | Question et réponse |
| Format de données | Format de données | Format de données |
| Les données vérifient la méthode | Somme de contrôle | CRC16 |
DIRECTION DE MESURE DE PRODUIT
