Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: RION
Certification: CE, ISO
Numéro de modèle: AKG392
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: $235.00/Pieces
Détails d'emballage: capteur de la vibration 1pcs dans chaque boîte intérieure, 50pcs/ctn
Délai de livraison: 7 jours pour des échantillons
Conditions de paiement: T/T, PAYPAL
Capacité d'approvisionnement: 3000 PCs/mois
Nom: |
Capteur de mesure des vibrations des rouleaux |
Produits: |
Résistance à la compression |
Répétabilité de l'alimentation en marche/arrêt: |
< 2 mg |
Non linéaire: |
<0> |
Largeur de bande (3DB): |
500Hz |
Fréquence de résonance: |
5.5kHz |
Nom: |
Capteur de mesure des vibrations des rouleaux |
Produits: |
Résistance à la compression |
Répétabilité de l'alimentation en marche/arrêt: |
< 2 mg |
Non linéaire: |
<0> |
Largeur de bande (3DB): |
500Hz |
Fréquence de résonance: |
5.5kHz |

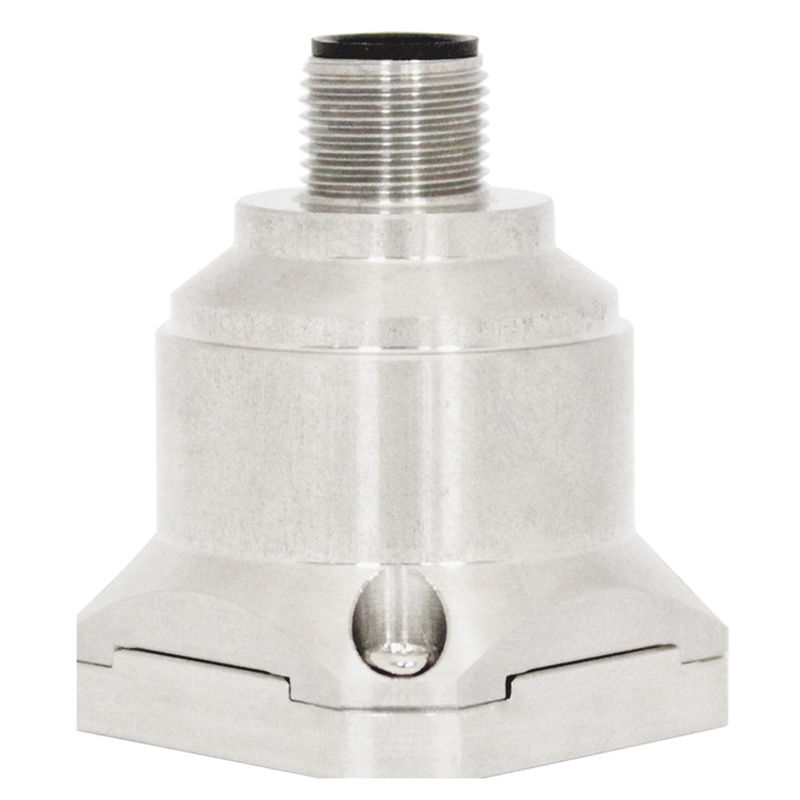

remplacer le GAM900 Accélération mesurée avec précision et contrôlée en toute sécurité, surveillance de la torsion de nacelle dans les éoliennes
Cette série d'accélération peut être appliquée à divers domaines tels que les essais de vibration et les essais d'impact. Le produit adopte une sortie d'interface numérique, RS232/485/TTL en option,différents codes d'adresse peuvent être définis, et plusieurs capteurs peuvent être utilisés en série sur de longues distances, ce qui est pratique pour la mesure multi-points et l'analyse des données.composé d'une puce de silicium micromachinéCe produit a une faible consommation d'énergie, un système d'étalonnage complet, un capteur de température et un microprocesseur pour le stockage des valeurs de compensation.structure solide et rendement stable.La nouvelle configuration électronique fournit une alimentation à l'état solide pour la réinitialisation, et fournit une protection complète contre le sur courant.Dans la gamme complète,Les valeurs typiques de stabilité à long terme et de biais du facteur d'échelle sont inférieures à 0Cette série de produits présente les caractéristiques d'une structure solide, d'une faible consommation d'énergie et d'une excellente stabilité des écarts, ce qui garantit une fiabilité de sortie exceptionnelle.
Les spécifications
| Le groupe AKG392 | Paramètres | Unité | |||||
| Portée | ±2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | g |
| Étalonnage du biais | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| Axe de mesure | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | axes |
| Répétabilité de l'alimentation en marche/arrêt | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Coefficient de température de biais | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (typique) |
| Résolution/ seuil (@ 1Hz) | > 1 | > 1 | > 1 | > 1 | > 1 | > 1 | mg (max) |
| Non linéaire | Le taux de dépôt5 | Le taux de dépôt8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| Largeur de bande (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Sensitivité de l'axe transversal | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Ratio de sensibilité aux vibrations transversales | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Fréquence de résonance | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Taux de production | 5 Hz, 10 Hz, 25 Hz, 50 Hz, 100 Hz, 200 Hz, 500 Hz, 1000 Hz. | ||||||
| Interface de sortie | Le numéro d'enregistrement est le numéro d'enregistrement de l'appareil. | ||||||
| Le protocole | Protocole RION 68 et protocole MODBUS RTU | ||||||
| La fiabilité | Le produit doit être présenté à l'organisme d'essai. | ||||||
| Résistance aux chocs | 100 g@11 ms, direction axiale 3 (moitié sinusoïde) | ||||||
| Temps de récupération | Les mesures suivantes doivent être appliquées pour la détermination de l'impact sur l'axe i: | ||||||
| Vibration | 20 g rms, 20 ~ 2000 Hz (bruit aléatoire, o, p, i agit sur chaque axe pendant 30 minutes) | ||||||
| Les données de détection doivent être fournies à l'aide d'un système de détection. | 9 à 36 VDC | ||||||
| Consommation en courant de fonctionnement | Pour les appareils de commande électrique | ||||||
| Connecteur | Connecteur M12 de norme industrielle | ||||||
| Le poids | Poids net du produit: 82 g, base magnétique: 48 g, plaque d'adaptateur en L: 20 g | ||||||
| Taille |
Taille du produit: 34,3*34,3*38,5 mm Taille de base d'adsorption magnétique: 34,23*34,23*6 mm Taille de la plaque d'adaptateur en forme de L: 36*44*15 mm |
||||||
▶ L'application
★ Équipement médical
★ pont
★ Voiture
★ rouleaux routiers
★ enregistrement des accidents, surveillance et prévision de la fatigue
★ Génération d'énergie éolienne
★ Grandes machines et moteurs
★ Vibration basse fréquence et surveillance automatique
★ Surveillance du système de circulation, analyse du parcours routier et détection de défauts ferroviaires à grande vitesse
▶Connexion
|
La couleur du fil fonction de couleur Résultats de l'enquête |
Noir | Blanc | Le bleu | Brun |
| Le GND |
Le numéro de téléphone de l'établissement est: Le numéro d'enregistrement est le numéro d'enregistrement correspondant. |
Le code de l'émetteur est le code de l'émetteur. RS485 ((D-) |
Vcc 9·36V |
▶ PROTOCOL de communication
Le produit comprend le protocole 68 et deux protocoles MODBUS RTU. Les paramètres de configuration par défaut du protocole sont les suivants:
| Le présent règlement est obligatoire. | RIO 68 PROTOCOL | Le modebus-RTU |
| Le code d'adresse | 0 | 1 |
| Adresse de diffusion | 255 | 0 |
| Taux de débit au port série | 9600 | 9600 |
| Bit de parité | Pas de parité | Parité même |
| Bit de démarrage du port série | Un peu | Un peu |
| Longueur des données du port série | 8 bits | 8 bits |
| Bit d'arrêt du port série | Un peu | Un peu |
| Mode de sortie | Question et réponse | Question et réponse |
| Format des données | Format des données | Format des données |
| Méthode de vérification des données | Somme de contrôle | Le CRC16 |
Taille
