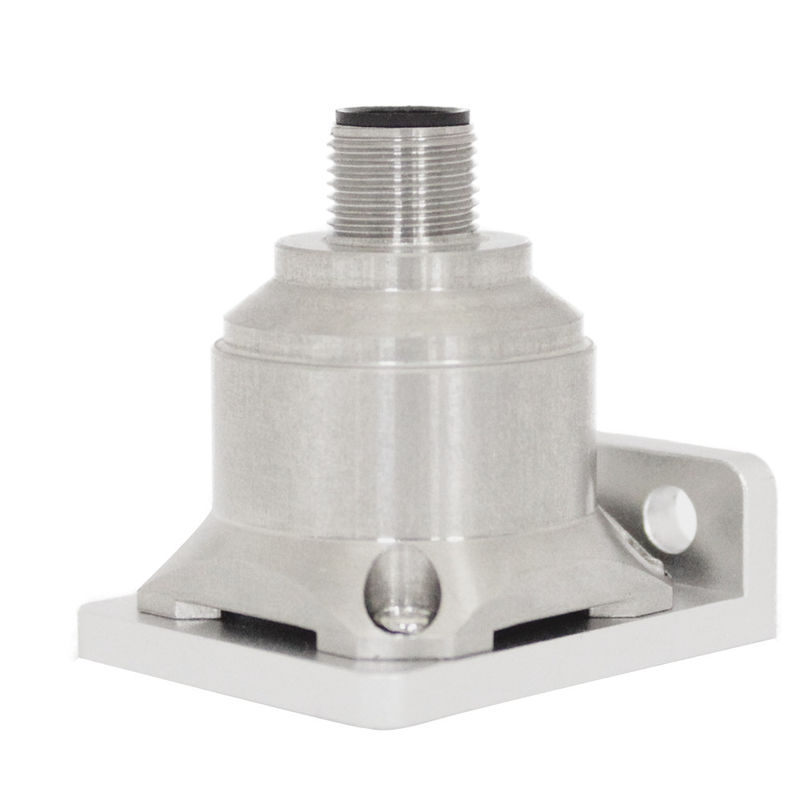

Moniteur ferroviaire d'accélération de train de détection de vibration de manière de rail
Description générale
L'accéléromètre gyroscopique d'AKF392B est produit utilisant la technologie brevetée suisse. Cette série d'accélération peut être appliquée à de divers champs tels que l'essai de vibration et l'essai d'impact. Le produit adopte la sortie d'interface numérique, RS232/485/TTL facultatif, différents codes d'adresse peuvent être placés, et des capteurs multiples peuvent être utilisés en série pour de longues distances, qui est commode pour l'analyse multipoint de mesure et de données. L'AKF392B est une ligne capteur capacitif de monocristal de silicium, se composant d'une puce de silicone micromachined, d'un ASIC de basse puissance pour le traitement de signal, d'un microprocesseur pour stocker des valeurs de compensation et un capteur de température. Ce produit a la consommation de puissance faible, le système complet de calibrage, la structure solide et la sortie stable. La nouvelle configuration électronique fournit la puissance à semi-conducteur pour la remise, et assurer la pleine protection pour la surintensité. Dans la gamme complète, les valeurs typiques pour la stabilité à long terme et la polarisation du facteur de proportionnalité sont moins de 0,1%. Cette série de produits a les caractéristiques de la structure forte, de la consommation de puissance faible et de l'excellente stabilité de déviation, qui garantit la fiabilité exceptionnelle de sortie.
Application
Article blocage système de ★, surveillance de fatigue et génération d'énergie éolienne de ★ de prévision
Contrôle du système du trafic de ★, analyse d'assiette de la route et détection de défaut ferroviaire ultra-rapide
Grandes machines de ★, moteur
Vibration basse fréquence de ★ et matériel médical de surveillance automatique de ★
Rouleau de route de ★ de véhicule de ★ de pont de ★
Données techniques :
|
Paramètres
|
AKF390B
|
Unité
|
|
|
Gamme
|
±2, ±4, ±8, ±10, ±20, ±40
|
g
|
|
|
Calibrage polarisé
|
<1>
|
magnésium
|
|
|
Axe de mesure
|
X, Y, Z
|
axe
|
|
|
Répétabilité de la puissance on/down
|
<2>
|
magnésium (valeur maximum)
|
|
|
Coefficient de température polarisé [3]
|
0,01
|
valeur typique de mg/℃
|
|
|
Résolution/seuil (@ 1Hz)
|
< 1="">
|
magnésium (maximum)
|
|
|
Non-linéarité
|
<0>
|
% de FS (maximum)
|
|
|
Largeur de bande [4]
|
1000
|
Hertz
|
|
|
Fréquence de réponse
|
500
|
Hertz
|
|
|
Tension de sortie
|
4~20mA
|
|
|
|
Magnétique basé
|
facultatif
|
|
|
|
Fiabilité
|
MIL-HDBK-217, classe 2
|
|
|
|
Anti-impact
|
100g@11ms, à trois axes et identique (demi onde sinusoïdale)
|
|
|
|
Temps de restauration
|
<1ms>
|
|
|
|
Vibration
|
20g RMS, 20~2000Hz (bruit aléatoire, o, p, i agissant sur chaque axe pendant 30 minutes)
|
|
|
|
Entrée (VDD_VSS)
|
9-36 VOLTS CONTINU
|
|
|
|
Consommation actuelle d'opération
|
<60ma>
|
|
|
|
Connecteur
|
Connecteur M12 industriellement compatible
|
|
|
|
Poids
|
73.5g
|
|
|
|
Taille
|
Taille magnétique d'installation d'adsorption : 34.3*34.3*43.2mm,
Vis plaçant la taille d'installation : 34.3*34.3*38.5mm |
|
|
Vis plaçant le dessin de dimension d'installation :
|
Couleur
Fonction
|
NOIR
|
BLANC
|
BLEU
|
BROWN
|
GRIS
|
|
|
|
|
|
|
|
|
|
LA terre
La terre de puissance |
Signal actuel d'axe des abscisses
|
Signal actuel d'axe des y
|
Vcc 9~36V
Positif d'alimentation d'énergie |
Signal actuel d'axe des z
|
|
|
|
|
|
|
|
