RO de lancement d'inclinomètre de sortie numérique de HCA716 HCA726…
mesure de construction de pente d'axe de moniteur de pente double pour la construction
Données techniques
| HCA716/HCA726 | CONDITION | PARAMÈTRES | UNITÉ | |||
| Chaîne de mesure | ±15 | ±45 | ±60 | ±180 | ° | |
| Axe de mesure | X, Y | X, Y | X, Y | X vertical | axe | |
| Résolution | 0,001 | 0,001 | 0,003 | 0,005 | ° | |
| Exactitude de mesure | @25℃ | ±0.008 | ±0.01 | ±0.01 | ±0.01 | ° |
| Temp.coefficient zéro | -40~85℃ | ±0.0005 | ±0.0005 | ±0.0005 | ±0.0005 | °/℃ |
| Temp-coeffi de sensibilité | -40~85℃ | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | %/℃ |
| De mise sous tension temps | 0,5 | 0,5 | 0,5 | 0,5 | S | |
| Fréquence de réponse | 20HZ | |||||
| Interface | TTL/RS232/RS485 facultatif | |||||
| Protocole de transmission | Protocole du protocole de RION 68/MODBUS RTU facultatif | |||||
| EMC | Selon EN61000 et GBT17626 | |||||
| Moyenne des temps de bon fonctionnement | heures ≥50000/périodes | |||||
| Résistance d'isolation | ≥100MΩ | |||||
| Antichoc | 100g@11ms, direction 3 axiale (moitié Sinusoid) | |||||
| Antivibration | 10grms, 10~1000Hz | |||||
| Catégorie de protection | IP67 | |||||
| Câbles | Configuration standard : la longueur de 1m, la température résistante à l'usure, à l'épreuve des huiles, large, a protégé cable4*0.2mm2 | |||||
| Poids | ≤150g (câble y compris de 1 mètre) | |||||
▶DESCRIPTION GÉNÉRALE

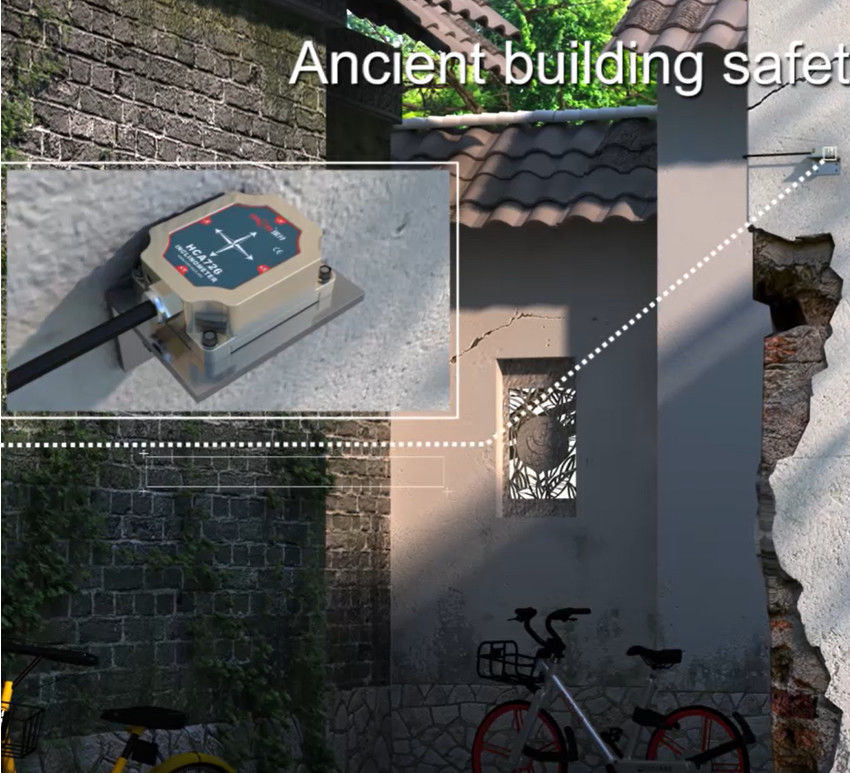

HCA716S/HCA726S est un petit volume à haute précision choisit/inclinomètre de double-axe développé par technologie de RION pour le contrôle de champ industriel. Il adopte l'interface d'accès RS485/RS232 périodique. 24bit à haute précision intégré A/convertisseur différentiel de D, par l'algorithme de filtrage du 5ème ordre, peut mesurer l'angle d'inclinaison et de lancement de la sortie de capteur relativement au plan horizontal. Le produit intègre la dernière technologie MEMS principal inclinant l'unité, la gamme de mesure jusqu'au ° du ± 180, et l'exactitude complète est 0,01 °, qui peut facilement réaliser la mesure de double-axe et d'inclinaison de simple-axe. Le produit appartient à un produit industriel réel de catégorie, avec la représentation fiable et stable, la bonne évolutivité, et les options à sorties multiples. Il convient à l'application de la surveillance des bâtiments antiques, des bâtiments délabrés, des murs antiques, etc., et de la mesure à haute précision à grande échelle dans les sites industriels.
▶CARACTÉRISTIQUES
Le ★ choisissent/doubles mesures d'inclination d'axe
± 1 | ± 90° de gamme de ★ facultatif
Exactitude de ★ : Référez-vous à la table de données
Dc 9 | entrée large de ★ de tension 36V
Opération large -40 | + de la température de ★ ℃ 85
° de la résolution 0,001 de ★
Catégorie de protection du ★ IP67
Resistance> élevé 100g de vibration de ★
Le ★ dirigent l'interface d'avance
▶CHARACTERI ÉLECTRONIQUE
| PARAMÈTRES | CONDITIONS | MINUTE | NORME | Max | UNITÉ |
| Alimentation d'énergie | Norme | 9 | 12,24 | 36 | V |
| Travail actuel | Aucune charge | 40 | mA | ||
| La température fonctionnante | -40 | +85 | ℃ | ||
| La température de magasin | -40 | +85 | ℃ |
▶PARAMÈTRES MÉCANIQUES
○Connecteur : câble direct de 1m principal (peut être adapté aux besoins du client)
○Niveau de protection : IP67
○Matériel de Shell : oxydation de bouclier d'alliage d'aluminium
○Installation : Quatre vis M4
