Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: RION
Certification: CE, ISO
Numéro de modèle: AKM390
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: $235.00/Pieces
Détails d'emballage: capteur de la vibration 1pcs dans chaque boîte intérieure, 50pcs/ctn
Délai de livraison: 7 jours pour des échantillons
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 3000 PCs/mois
Nom: |
capteur vibratoire |
Produits: |
0~5V |
Calibrage de déviation: |
<1mg> |
Sensitivité (± 10%): |
1250 mv/g |
Non linéaire: |
<0> |
Largeur de bande (3DB): |
1000 Hz |
Nom: |
capteur vibratoire |
Produits: |
0~5V |
Calibrage de déviation: |
<1mg> |
Sensitivité (± 10%): |
1250 mv/g |
Non linéaire: |
<0> |
Largeur de bande (3DB): |
1000 Hz |

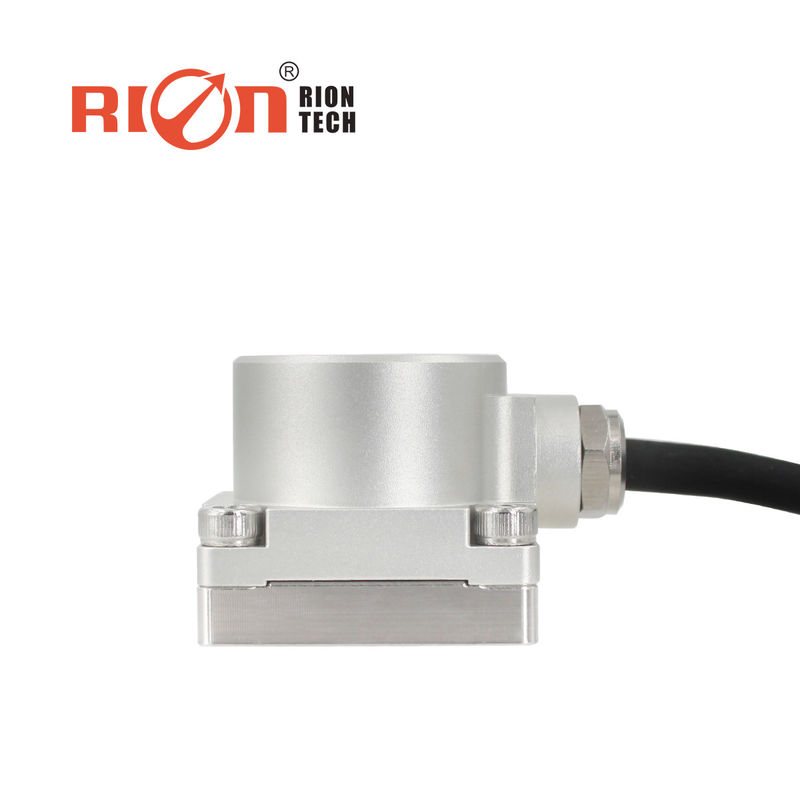

AKM390 DC9 - 36V 3 Sensor d'accéléromètre analogique pour le capteur de vibration de pont
Spécification
| Un AKM390 | Paramètre | Unité | |||||
| Plage de mesure | ±2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | g |
| Étalonnage des écarts | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| Axe de mesure | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | axes |
| Répétabilité de l'alimentation en marche/arrêt | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Sensitivité (± 10%) | 1250 | 625 | 312.5 | 250 | 125 | 62.5 | Mv/g |
| Coefficient de déviation de température | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | Pourcentage/°C |
| Résolution / seuil (@ 1Hz) | > 1 | > 1 | > 1 | > 1 | > 1 | > 1 | mg (max) |
| Non linéaire | Le taux de dépôt5 | Le taux de dépôt5 | Le taux de dépôt8 | < 1 | < 1 | < 1 | % FS (max) |
| Fréquence de réponse | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Largeur de bande (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| Sensitivité transversale | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Ratio de sensibilité aux vibrations latérales | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Fréquence de résonance | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Densité du bruit | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | Pour les appareils de surveillance de la sécurité |
| 0 G Sortie 2,5 V | Le taux de dépôt01 | Le taux de dépôt01 | Le taux de dépôt01 | Le taux de dépôt008 | Le taux de dépôt008 | Le taux de dépôt008 | MV |
| Voltage de sortie | 0 à 5 V | ||||||
| La fiabilité | Le produit doit être présenté dans un emballage de qualité supérieure. | ||||||
| Résistance aux chocs | 100 g @ 11 ms, triaxiale (moitié de vague sinusoïdale) | ||||||
| Temps de récupération | < 1 ms (1000 g, 1/2 sin 1 ms, impact sur l'axe i) | ||||||
| Vibration | 20 g RMS, 20-2000 Hz (bruit aléatoire, o, p, I 30 min par axe) | ||||||
| Résultats de l'analyse | 9 à 36 VDC | ||||||
| Consommation en courant de fonctionnement | Pour les appareils de commande électrique | ||||||
| Protéger | Pour la protection contre la corrosion | ||||||
| Matériel | aluminium pour l'aérospatiale | ||||||
| Le poids | Poids net du produit: ≤ 116 g, base magnétique: ≤ 50 g | ||||||
| Taille |
Taille du produit: L36 × W32 × H24 mm Taille de la plaque de base d'adsorption magnétique: L36 × W32 × H7mm |
||||||
▶Caractéristiques du produit
★ Trois axes (X, Y, Z)
★ Voltage de sortie: 0 ~ 5V
★ Voltage de l'alimentation électrique: 9~36V
★ Résistance aux chocs: 2000G
★ Température de fonctionnement: -40 ° C ~ + 85 ° C
★ Température de stockage: -40 ° C ~ + 85 ° C
★ Excellente stabilité par déviation, bonne performance environnementale (choc, vibration et température)
▶Application du produit
★ pont
★ Voiture
★ Rouleau
★ Énergie éolienne
★ Équipement médical
★ Grandes machines et moteurs
★ Vibration à basse fréquence et surveillance automatique
★ Enregistrement des accidents, surveillance et prévision de la fatigue
★ Surveillance du système de circulation, analyse des sous-grades et détection des défauts des voies ferrées à grande vitesse
▶Connexion
| Fonction de couleur du fil | Le rouge | Noir | Blanc | Verte | CRAU |
|
DC936V Pôle positif d'alimentation électrique |
Le GND | Signal de tension sur l'axe X | Signal de tension sur l'axe Y | Signal de tension sur l'axe Z |
Taille
