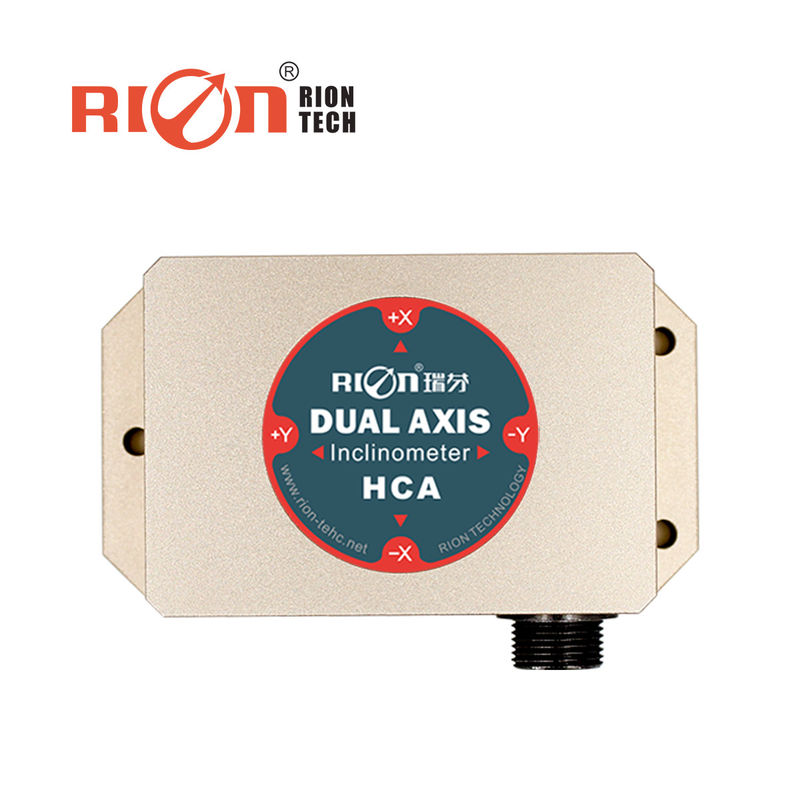

HCA520 Sensor d'inclinaison de linéarité MEMS à double axe pour barrage

Détails de produit

Lieu d'origine: La Chine

Nom de marque: RION

Certification: CE, ISO

Numéro de modèle: HCA520/HCA528

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: 335 USD/pcs

Détails d'emballage: carton

Délai de livraison: 7 jours de mot

Conditions de paiement: T/T, paypal

Capacité d'approvisionnement: 500 PCS/Month

Obtenez le meilleur prix
Contact maintenant
Caractéristiques
Mettre en évidence:

Les linéarités inclinent l'inclinomètre de capteur

,

Double inclinomètre de capteur d'inclinaison d'axe

,

Inclinomètre de MEMS pour le barrage

Chaîne de mesure:
±30°
Axe de mesure:
Lancement et petit pain
Résolution:
0.001°
Exactitude de mesure:
0.005°
stabilité à long terme:
0.01°
Temp.coefficient zéro:
±0.002°/℃
Taille:
L90 × H34mm du × W59
Chaîne de mesure:
±30°
Axe de mesure:
Lancement et petit pain
Résolution:
0.001°
Exactitude de mesure:
0.005°
stabilité à long terme:
0.01°
Temp.coefficient zéro:
±0.002°/℃
Taille:
L90 × H34mm du × W59
Description
HCA520 Sensor d'inclinaison de linéarité MEMS à double axe pour barrage

HCA520 Sensor d'inclinaison de linéarité MEMS à double axe pour barrage



Définition générale



HCA510T/HCA520T-N est un capteur d'inclinaison d'un ou deux axes de sortie de tension analogique de haute précision.C' est l' un des rares inclinomètres de haute précision en ChineSa fonction est principalement utilisée pour mesurer l'inclinaison de l'objet sur le plan horizontal.

Pendeur micro-solide intégré, en mesurant les changements du champ gravitationnel statique puis en convertissant en changement d'inclinaison, les changements de tension de sortie de mode (0-5V).Le convertisseur différentiel numérique-analogique à haute résolution à usage interne, par la correction secondaire de la linéarité et de la température du système MCU interne, le client n'a pas besoin de faire une correction secondaire de la linéarité,En attendant, réduire également l'erreur causée par les changements environnementaux sur la précision du produit.

Ce produit utilise le principe de mesure sans contact, peut produire en temps réel l'inclinaison de la posture actuelle,Simple à utiliser, et pas besoin de récupérer la surface relative modifiée pour l'installer.Dernière production MEMS de haute technologie, haute précision, petite taille, forte résistance aux interférences électromagnétiques externes, capacité à résister aux chocs et aux vibrations.position de mesure de la plateforme!



Données techniques



HCA520T Condition Paramètres Unité
Plage de mesure   ± 10 ± 30 - Je ne sais pas.
Sortie nulle 0° de sortie 2.5 2.5 V
Axe de mesure   X / XY X / XY AXIS
Résolution   0.001 0.001 - Je ne sais pas.
Précision de mesure @ 25°C 0.005 0.01 - Je ne sais pas.
Coefficient de température zéro -40°C à 85°C ± 0.0005 ± 0.0008 °/°C
Coefficient de température de sensibilité -40°C à 85°C ≤ 100 ≤ 100 en ppm/°C
Puissance à temps   0.5 0.5 S
Temps de réponse   0.02 0.02 s
Fréquence de réponse 20 Hz
signal de sortie 0 à 5 V
CEM Conformément à la norme EN61000 et à la norme GBT17626
Résultats de l'enquête ≥ 50000 heures/temps
Résistance à l'isolation ≥ 100 MΩ
Résistant aux chocs 100 g@11 ms,3 Direction axiale (moitié sinusoïde)
Anti-vibration 10 grammes, 10 ‰ 1000 Hz
Grade de protection Pour la protection contre la corrosion
Les câbles Longueur standard de 1 mètre, résistant à l'usure, haute température, câble blindé 4 * 0,4 mm2connecteur d'aviation
Le poids 190 g (sans câble)

* Ce paramètre ne répertorie que les séries ± 10°, ± 30° à titre de référence.



Caractéristiques

★ Mesure de l'inclinaison d'un ou deux axes

★ Plage ± 1° ± 90° facultative

★ Précision: voir les données techniques

★ Entrée de grande tension 9 ∼ 36 V

★ Mode de sortie 0 ′5V

★ Fonctionnement à haute température -40 °C+ 85 °C

★ Protection IP67

★ Haute résistance aux vibrations > 2000 g

★ Haute résolution 0,001 °

★ Petite taille L90 × W59 × H34 mm



Application du produit

★ Nivelation du véhicule par équipement

★ Surveillance des ponts et des barrages

★ Protection de la sécurité des plates-formes à haute altitude

★ Contrôle de l'angle du matériel médical

★ Navigation de l'attitude de la plateforme de forage souterraine

★ Nivelation de la voie ferrée et de la voie ferrée

★ Mesure de direction basée sur l'angle d'inclinaison

★ Surveillance de la pente des équipements géologiques

★ Machines minières, équipements de forage pétrolier

★ Contrôle du niveau de l'équipement

★ Contrôle d' alignement, contrôle de courbe

★ Mesure de l'angle de pente de l'antenne de communication par satellite directionnelle

HCA520 Sensor d'inclinaison de linéarité MEMS à double axe pour barrage 0



Connexion électrique

Connexion de câble à un seul axe

Fonction de couleur du fil Le rouge Blanc Verte Noir CRAU

DC9 à 36 V

L'alimentation est positive

À l'extérieur X

Voltage de sortie de l'axe X

N.C.

Le GND

Puissance négative

Terre de signalisation





HCA520 Sensor d'inclinaison de linéarité MEMS à double axe pour barrage 1



HCA520 Sensor d'inclinaison de linéarité MEMS à double axe pour barrage 2

HCA520 Sensor d'inclinaison de linéarité MEMS à double axe pour barrage 3
