Fiable de boussole de protocole de MEMS NMEA0183 haut d'axe électronique du module MCU 3

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: RION

Certification: ISO

Numéro de modèle: DCM250B

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: $98.00/Units >=1 Units

Détails d'emballage: 1pcs boussole numérique dans chaque boîte intérieure, 200pcs /ctn

Délai de livraison: 7 jours

Conditions de paiement: T/T, Paypal

Capacité d'approvisionnement: 10000 morceaux/morceaux par Mois

Obtenez le meilleur prix
Contact maintenant
Caractéristiques
Surligner:

Module électronique de boussole de MEMS

,

Module électronique de boussole du protocole NMEA0183

,

CAPTEUR d'axe de MCU 3

Matériel de cas:
Aluminium
Taille:
33*27*9mm
Chaîne de titre de boussole de Digital:
360deg
La meilleure exactitude se dirigeante:
0.8deg
Chaîne de petit pain:
+/-85deg
Chaîne de lancement:
+/-85deg
Port d'interface:
RS232 /RS485/TTL facultatif
moyenne des temps de bon fonctionnement numérique de boussole:
≥40000 heures/temps
La température fonctionnante:
-40C ~+85C
Température de stockage:
-40C ~+100C
Production:
IP67
Ensemble combiné offert:
4, ≥6
Couleur:
gris
Matériel de cas:
Aluminium
Taille:
33*27*9mm
Chaîne de titre de boussole de Digital:
360deg
La meilleure exactitude se dirigeante:
0.8deg
Chaîne de petit pain:
+/-85deg
Chaîne de lancement:
+/-85deg
Port d'interface:
RS232 /RS485/TTL facultatif
moyenne des temps de bon fonctionnement numérique de boussole:
≥40000 heures/temps
La température fonctionnante:
-40C ~+85C
Température de stockage:
-40C ~+100C
Production:
IP67
Ensemble combiné offert:
4, ≥6
Couleur:
gris
Description

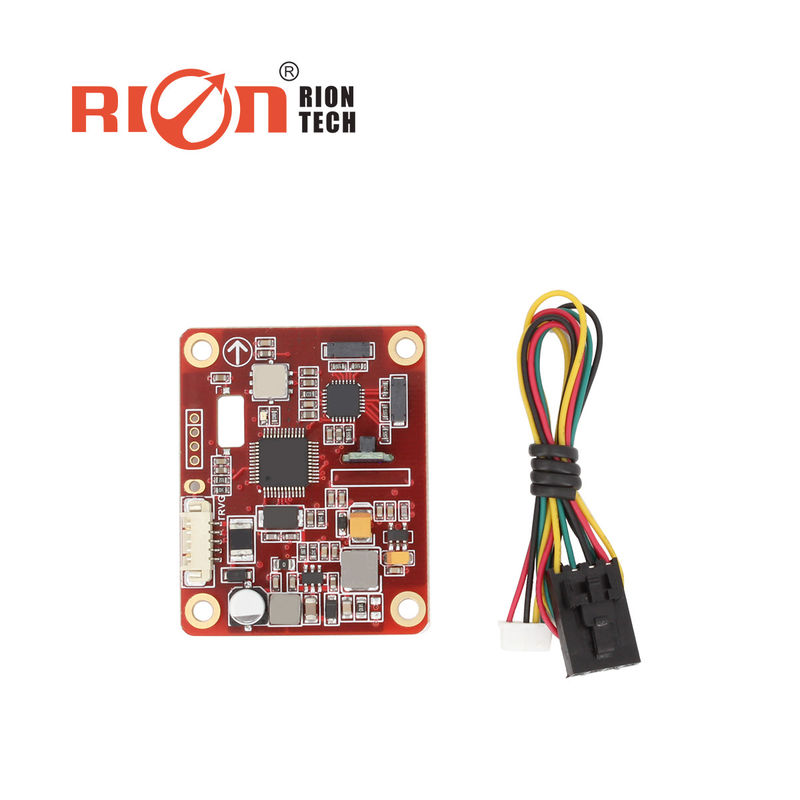

Fiable de boussole de protocole de MEMS NMEA0183 haut d'axe électronique du module MCU 3

Haut capteur fiable de boussole de 3D MEMS Digital avec le protocole de NMEA 0183


Fiable de boussole de protocole de MEMS NMEA0183 haut d'axe électronique du module MCU 3 0



Haut capteur fiable de boussole de 3D MEMS Digital avec le protocole de NMEA 0183







Produits Desc.



DCM250B&260B est une boussole électronique tridimensionnelle, qui adopte dur l'algorithme magnétique magnétique et doux de calibrage, de sorte que la boussole puisse éliminer l'influence du champ magnétique par l'algorithme de calibrage même dans l'environnement avec l'interférence de champ magnétique. DCM250B&260B intègre un capteur gyroscopique de vanne de flux, calcule le titre en temps réel par l'unité centrale de traitement, et utilise un accéléromètre gyroscopique pour compenser un large éventail d'angles d'inclinaison pour s'assurer que la boussole peut fournir de grande précision même aux angles d'inclinaison de jusqu'à ±85° dirigeant des données. La boussole électronique intègre le contrôle à haute précision de MCU, avec des modes sortie diversifiés. Les interfaces standard incluent RS232/RS485/TTL et d'autres interfaces, ou la personnalisation d'autres interfaces de communication. DCM250B&260B est petit dans la taille et bas dans la puissance. Il peut être employé dans beaucoup de domaines tels que la stabilité d'antenne, véhicules, intégration de système, résistance aux chocs élevée, fiabilité élevée, et la boussole peut fonctionner normalement dans les environnements extrêmement durs, et est plus appropriée à de diverses précisions d'aujourd'hui et à système de contrôle intégré par mesure élevée.

Caractéristiques principales

exactitude ★heading : 0.8°

gamme de mesure de ★roll&pitch : ±85°
résolution de ★tilt : 0.1°

exactitude de ★tilt : <0> temp ★working. : -40℃~+85℃

★size : L55*W37*H24mm
calibrage magnétique dur et doux de ★with

Sortie de ★RS232/RS485/TTL
Alimentation d'énergie de ★DC5V
Appui ASCII (protocole de ★ de NMEA 0183)

Application :

Navigation marine de ★ examinant et traçant
Navigation intégrée par GPS de ★
Encre en poudre infrarouge de ★ de servocommande d'antenne de ★
Télémètre de laser de ★
Navigation de retirage de robot d'eau du fond du ★ ROV de dispositif de carte de ★
Instrument océanographique d'enquête de ★
Robot d'occasion spéciale de ★




Fiable de boussole de protocole de MEMS NMEA0183 haut d'axe électronique du module MCU 3 2
Paramètre


La meilleure exactitude se dirigeante
inclinaison de 0.8°<10> tilt1.5° <30>
inclinaison 2.0°<40>
inclinaison 3.0° < 60="">

Exactitude de lancement
0.1°0.2°<15><30>
0.3°<60>
Gamme d'inclinaison de lancement
±85°

Exactitude de petit pain

0.1°0.2°<15><30>
0.3°<60>
Gamme d'inclinaison de petit pain
±85°
Résolution
0.1°
La boussole inclinent la meilleure gamme d'angle de compensation
<40>
Calibrage dur de fer
Oui
Calibrage de fer mou
Oui
Méthode de calibrage d'interférence de champ magnétique
Rotation plate dans 1circle (2D calibrage)
Dimension
L55×W37×H24mm
Poids
20g
Connecteur d'interface de RS-232/RS485/TTL
câble de 4 noyaux
Retard de début
<50ms>
Taux de sortie maximum
20Hz/s
Taux de communication
2400 à 19200baud
Format de sortie
Protocole binaire de haute performance
Alimentation d'énergie
(Défaut) DC+5V
DC9~36V (adapté aux besoins du client)
Actuel (maximum)
45mA
Mode idéal
35mA
Mode de sommeil
TBD
Plage de fonctionnement
-40℃~+85℃
Température de stockage
-40℃~+100℃
Représentation de choc de résistance
2500g
Compatibilité électromagnétique
Selon EN61000 et GBT17626
Moyenne des temps de bon fonctionnement
heures ≥40000/périodes
Résistance d'isolation
≥100M
Résistance aux chocs
100g@11ms, 3Times/Axis (moitié sinusoid)
Antivibration
10grms, 10~1000Hz
Poids
90g (ne pas inclure le câble)



Direction de mesure
Fiable de boussole de protocole de MEMS NMEA0183 haut d'axe électronique du module MCU 3 4
Fiable de boussole de protocole de MEMS NMEA0183 haut d'axe électronique du module MCU 3 6
Fiable de boussole de protocole de MEMS NMEA0183 haut d'axe électronique du module MCU 3 8
Images détaillées
Fiable de boussole de protocole de MEMS NMEA0183 haut d'axe électronique du module MCU 3 10
