Capteur magnétique de vibration de l'accéléromètre basé par MEMS 60mA d'axe d'OIN 3

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: RION

Certification: CE, ISO

Numéro de modèle: AKF398-A1

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: $235.00/Pieces

Détails d'emballage: cartons

Délai de livraison: 7 jours pour l'échantillon

Conditions de paiement: T/T, PAYPAL

Capacité d'approvisionnement: 3000/month

Obtenez le meilleur prix
Contact maintenant
Caractéristiques
Mettre en évidence:

OIN MEMS a basé l'accéléromètre

,

Accéléromètre de 3 axes industriel

,

capteur magnétique de la vibration 60mA

Théorie:
MEMS
Marque:
Capteur d'accéléromètre
Type de montage:
standard, magnétique
Plage de mesure:
max +/-40G
Sortie de l'accéléromètre:
4 à 20 mA
Énergie:
9 à 36 V
Anti-impact:
2000g
Température de fonctionnement:
-40°C | +85°C
La température de magasin:
-55°C à +100°C
Taille:
L34,4*W34,4*H38 mm
Le poids:
73.5g
Plage de mesure:
Pour les matières premières de la catégorie 2A, il convient d'utiliser les matières premières de la
Résolution / seuil (@ 1Hz):
< 1 mg (max)
Largeur de bande (3Db)):
1000 Hz
Utilisation:
CAPTEUR DE VIBRATION
Produits:
Capteur analogue
Théorie:
MEMS
Marque:
Capteur d'accéléromètre
Type de montage:
standard, magnétique
Plage de mesure:
max +/-40G
Sortie de l'accéléromètre:
4 à 20 mA
Énergie:
9 à 36 V
Anti-impact:
2000g
Température de fonctionnement:
-40°C | +85°C
La température de magasin:
-55°C à +100°C
Taille:
L34,4*W34,4*H38 mm
Le poids:
73.5g
Plage de mesure:
Pour les matières premières de la catégorie 2A, il convient d'utiliser les matières premières de la
Résolution / seuil (@ 1Hz):
< 1 mg (max)
Largeur de bande (3Db)):
1000 Hz
Utilisation:
CAPTEUR DE VIBRATION
Produits:
Capteur analogue
Description
Capteur magnétique de vibration de l'accéléromètre basé par MEMS 60mA d'axe d'OIN 3

Accéléromètre à trois axes hautement fiable, détecteur de vibrations à sortie industrielle analogique, accéléromètre basé sur MEMS


L'accéléromètre triaxiale AKF398 est un accéléromètre de type sortie de tension développé et produit indépendamment par RION Technology,qui peut être utilisé dans de nombreux domaines tels que les essais de vibration et les essais d'impactLe produit adopte une sortie de tension analogique, différents codes d'adresse peuvent être réglés et plusieurs capteurs sont connectés en série sur une longue distance,qui est pratique pour la mesure en plusieurs points et l'analyse des données. AKF398 est un capteur capacitif en silicium monocristallin, qui se compose d'une puce de silicium traitée par des micro-machines, d'un ASIC à faible consommation pour le réglage du signal,un microprocesseur pour stocker des valeurs de compensationCe produit est doté d'une faible consommation d'énergie, d'une structure calibrée et robuste et d'une puissance stable.La nouvelle configuration électronique fournit une alimentation à l'état solide pour la réinitialisation et une protection complète contre la surtensionLes produits présentent les caractéristiques d'une structure robuste, d'une faible consommation d'énergie, d'une excellente stabilité des écarts, etc., afin d'assurer la fiabilité de la production du produit.


▶ Caractéristiques du produit


★ Trois axes (X, Y, Z)
★ tension de sortie: 4 à 20 mA
★ alimentation électrique:9-36V
★ anti-impact: 2000G
★ température de fonctionnement: -40°C ~ +85°C
★ température de stockage: -55°C ~ +100°C
★ taille: L34,4 × W34,4 × H38 mm
★ poids: 73,5 g


▶ L'application

★ enregistrement des accidents, surveillance et prévision de la fatigue

★ Génération d'énergie éolienne

★ Surveillance du système de circulation, analyse du parcours routier et détection de défauts ferroviaires à grande vitesse

★ Grandes machines et moteurs

★Vibration à basse fréquence et surveillance automatique

★ Équipement médical

★ pont


▶ PARAMETRES du produit
Portée
±2
± 4
± 8
± 10
± 20
± 40
g
Étalonnage des écarts
< 1
< 1
< 1
< 1
< 1
< 1
mg
Mesure axiale
X, Y, Z
X, Y, Z
X, Y, Z
X, Y, Z
X, Y, Z
X, Y, Z
axes
Répétabilité de la mise en marche/désactivation
< 2
< 2
< 2
< 2
< 2
< 2
mg (max)
Sensitivité (± 10%)
4
2
1
0.8
0.4
0.2
MA/g
Coefficient de température de déviation
0.01
0.01
0.01
0.05
0.05
0.05
Pourcentage/°C
Résolution / seuil (@ 1Hz)
> 1
> 1
> 1
> 1
> 1
> 1
mg (max)
Non linéaire
Le taux de dépôt5
Le taux de dépôt5
Le taux de dépôt8
< 1
< 1
< 1
% FS (max)
Réponse à la fréquence
500
500
500
500
500
500
Hz
Largeur de bande (3Db)
1000
1000
1000
1000
1000
1000
Hz
Sensitivité transversale
1
1
1
2
2
2
%
Ratio de sensibilité aux vibrations latérales
1
1
2
5
5
5
%
Fréquence de résonance
2.4
2.1
2.4
5.5
5.5
5.5
KHz
la densité sonore
21
21
21
86.6
86.6
86.6
Pour les appareils de surveillance de la sécurité
0g sortie 12mA
Le taux de dépôt005
Le taux de dépôt005
Le taux de dépôt005
Le taux de dépôt003
Le taux de dépôt003
Le taux de dépôt003
- Je ne sais pas
Courant de sortie
4 à 20 mA






La fiabilité
MIL-HDBK-217, niveau deux






Résistance aux chocs
100 g@11 ms, triaxiale et identique (moitié d'onde sinusoïdale)






Temps de récupération
< 1ms ((1000g, 1/2 sin 1ms, choc agissant sur l'axe i)






Vibration
20 g Rms, 20 ~ 2000 Hz (bruit aléatoire, o, p, i par axe pendant 30 minutes d'action)






Les données de détection doivent être fournies à l'aide d'un système de détection.
9 à 36 VDC






Consommation en courant courant
Pour les appareils de commande électrique






Connecteur
Connecteur standard industriel M12






Le poids
73.5g






Dimension
34.3*34.3*38.5 mm

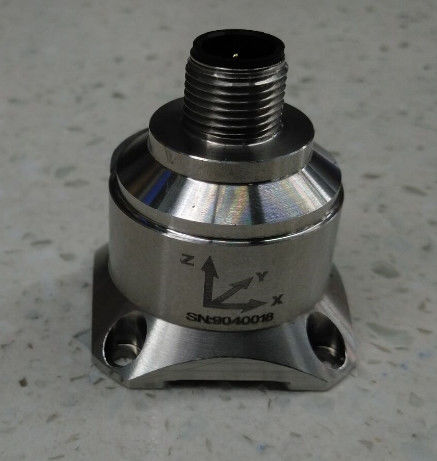

Capteur magnétique de vibration de l'accéléromètre basé par MEMS 60mA d'axe d'OIN 3 1
