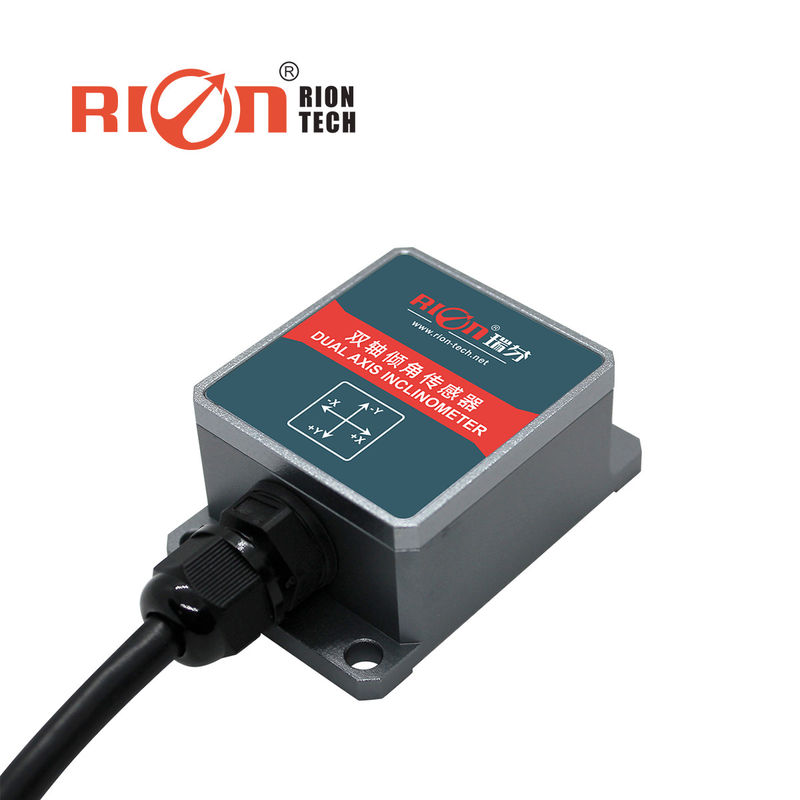

Les produits de la série LCA316T / LCA326T sont une nouvelle génération de capteurs d'inclinaison MEMS numériques de petit volume lancés par RION Technology.qui peut être convertie en changements d'angle d'inclinaison en mesurant l'accélération gravitationnelle statique. de sorte que l'angle d'inclinaison de la sortie du capteur par rapport au plan horizontal peut être mesurée. méthode de sortie RS232, RS485 ou TTL. Parce qu'il est un système de commande MCU intégré,qui corrigent deux fois la linéarité de la sortie du capteur, compensant la baisse de précision pour le type analogique en raison d'une correction insuffisante.
Ce produit adopte la mesure sans contact de la quantité d'origine, qui peut produire l'attitude et l'inclinaison actuelles en temps réel.
C'est un choix idéal pour mesurer la posture de la console d'automatisation industrielle.Il a une forte résistance aux interférences électromagnétiques externes et peut s'adapter au travail à long terme dans des environnements industriels difficilesCe produit est principalement adapté à la mesure dynamique statique et à la mesure dynamique à changement lent, mais pas à la mesure dynamique à changement rapide.
Caractéristiques:
Mesure de l'inclinaison d'un ou deux axes
Résolution 0,02 °
Autonomie de l'appareil
L'alimentation en courant continu standard de 5 V
Fonctionnement à température élevée -40 °C + 85 °C
Niveau de protection IP67
Mode de sortie RS232 / RS485 / TTL
Petite taille 55 × 37 × 24 mm (personnalisable)
Performance anti-vibration élevée > 3500 g
Applications:
Nivelation électrique de chaise pour aveugles
Surveillance de l'exploitation des PTZ
Positionnement de l'antenne par satellite
Nivelation des équipements médicaux
Mesure de châssis de voiture,
Système de positionnement à quatre roues
Régulation d'angle des différentes machines de génie
Paramètre
LCA316T/326T CONDITION
Paramètre
Unité
Plage de mesure
± 10
± 30
± 60
± 90
- Je ne sais pas.
Axe de mesure
X et Y
X et Y
X et Y
X et Y
Axe
Résolution
0.02
0.02
0.02
0.02
- Je ne sais pas.
Précision de mesure
@ 25°C
0.1
0.1
0.1
0.1
- Je ne sais pas.
Coefficient de température zéro
-40°C à 85°C
± 0.02
± 0.02
± 0.02
± 0.02
°/°C
Coefficient de température de sensibilité
-40°C à 85°C
≤ 150
≤ 150
≤ 150
≤ 150
en ppm/°C
Puissance au moment du démarrage
0.5
0.5
0.5
0.5
S
fréquence de réponse
20
20
20
20
Hz
Taux de production
5Hz, 15Hz, 35Hz, 50Hz, peut être réglé
Signal de sortie
Le numéro d'enregistrement est le numéro d'enregistrement de l'appareil.
CEM
Conformément à la norme EN61000 et à la norme GBT17626
Résultats de l'enquête
≥ 98000 heures/temps
Résistance à l'isolation
≥ 100 MΩ
Résistant aux chocs
100 g@11 ms,3 Direction axiale (moitié sinusoïde)
Anti-vibration
10 grammes, 10 ‰ 1000 Hz
Grade de protection
Pour la protection contre la corrosion
Les câbles
Configuration standard: résistance à l'usure de 1 mètre, résistance à la graisse, température élevée, câbles blindés 4*0,3 mm2
Le poids
≤ 135 g (y compris le câble d'un mètre)
Précautions d'installation
Veuillez installer le capteur d'inclinaison selon la méthode correcte. Une mauvaise installation entraînera une erreur de mesure. Faites attention à la première "surface" et à la deuxième "ligne":1) La surface de montage du capteur et la surface de mesure doivent être serréesL'irrégularité de la surface de montage peut facilement provoquer l'erreur d'angle de la mesure du capteur.
2) L'axe du capteur et l'axe à mesurer doivent être parallèles et l'angle entre les deux axes doit être évité autant que possible.
Informations sur la société
Shenzhen RION, en tant que fabricant de capteurs de positionnement et expert en solutions, attache une grande importance à la recherche et au développement de produits qui consacrent plus de 20% de son bénéfice annuel.Nous avons le plus de personnel de R & D et la meilleure technologie par rapport à nos pairs pour élever notre haut niveau de champ de capteursNous nous concentrons sur le marché et nous nous engageons à fournir les solutions et le service les plus professionnels et les plus attentifs aux clients.comme la chambre TEMP&HUMI, chambre d'essai de corrosion par pulvérisation saline, plateau tournant automatique de haute précision, plateforme de contrôle en marbre de haute précision, four à séchage à thermostat numérique,Testeur de décharge électrostatique et plaque tournante mécanique à 360 degrés, etc., et a mis en place un laboratoire d'essais environnementaux, une chambre de vieillissement des produits, une salle d'étalonnage de la posture 2D et 3D et une salle d'essais de secousse et d'impact pour la R & D et les essais en usine.
En plus de posséder un excellent matériel, RION a également développé 15 ensembles de logiciels de manière indépendante et continue de les développer, y compris des logiciels de surveillance multi-capteurs, des logiciels de surveillance de capteurs distants,Logiciel de présentation 3D de suivi dynamique synchrone, logiciel d'alerte précoce et de débogage des commutateurs d'inclinaison et logiciel de présentation des ports sériels des capteurs, etc. qui pourraient s'appliquer aux systèmes XP, Win7, Win8, WinCE et Android.posséder du talent et du personnel diligent, technologie de pointe et stratégie orientée vers le marché, s'engage à vous offrir la solution et le service de capteur de position les plus attentionnés et professionnels.
Votre satisfaction est notre destin.
Emballage et expédition
Emballage: carton avec éponge
Nous expédierons votre commande dans les 7 jours ouvrables après réception du paiement intégral.
Si vous choisissez l'expédition par DHL/UPS/FEDEX/TNT, cela prendra 3-5 jours ouvrables; si vous choisissez EMS, cela prendra 5-7 jours ouvrables.
Nos services
Une garantie d'un an est fournie, pendant cette période, nous échangeons et réparons le défaut de fonctionnement gratuitement, et nous nous occupons toujours des produits pour toute sa vie.
Nous sommes experts en solutions de capteurs de position, un service complet et un soutien avant, au milieu et après les ventes seraient fournis.
Le paiement par escrow/Alipay,y compris Paypal,carte de crédit et T/T, WU.
