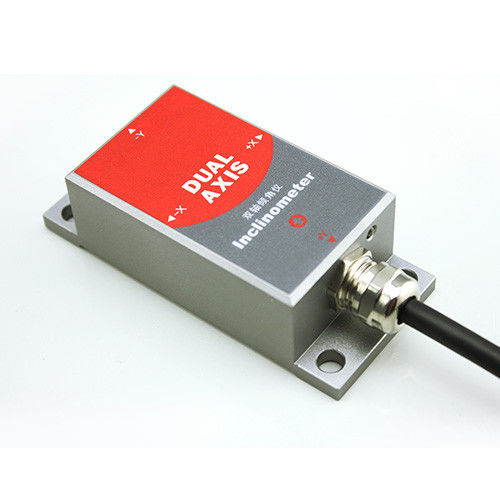

Précision de capteur d'inclinaison de Mems de machines d'angle de boom haute

Détails de produit

Lieu d'origine: La Chine

Nom de marque: RION

Certification: CE

Numéro de modèle: SCA126T

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: $95/Pieces

Détails d'emballage: CARTON

Délai de livraison: 7 jours

Conditions de paiement: T/T, Paypal

Capacité d'approvisionnement: 5000 ensembles/ensembles par Mois

Obtenez le meilleur prix
Contact maintenant
Caractéristiques
Surligner:

capteur d'inclinaison de mems d'angle de boom

,

capteur d'inclinaison de mems d'angle de machines

,

inclinomètre de haute précision de mems

Utilisation:
Capteur de position
Théorie:
MEMS
Sortie:
Capteur de Digital
axe de mesure:
DE X/Y
Chaîne de mesure ::
±1~±90° facultatif
Exactitude ::
référez-vous aux données techniques
Entrée large de tension ::
9~36V
Fonctionnement large de la température ::
-40~+85℃
Résolution ::
0.01°
classe de protection:
IP67
Représentation fortement antivibrationne:
>2000g
taille ::
90*40*26mm (adapté aux besoins du client)
Mode sortie:
RS232/RS485/RS422/PWM/CAN (facultatif)
Port:
SHENZHEN
Utilisation:
Capteur de position
Théorie:
MEMS
Sortie:
Capteur de Digital
axe de mesure:
DE X/Y
Chaîne de mesure ::
±1~±90° facultatif
Exactitude ::
référez-vous aux données techniques
Entrée large de tension ::
9~36V
Fonctionnement large de la température ::
-40~+85℃
Résolution ::
0.01°
classe de protection:
IP67
Représentation fortement antivibrationne:
>2000g
taille ::
90*40*26mm (adapté aux besoins du client)
Mode sortie:
RS232/RS485/RS422/PWM/CAN (facultatif)
Port:
SHENZHEN
Description
Précision de capteur d'inclinaison de Mems de machines d'angle de boom haute
capteur d'angle de boom, capteur d'angle de grue, capteur d'angle de machines lourdes



Description générale

SCA126T est un inclinomètre périodique de double-axe de sortie lancé par la société de RION au champ du contrôle industriel, convertisseur différentiel à haute précision intégré d'A/D, par l'algorithme 5 de filtrage, qui peut mesurer l'angle de la sortie de capteur relativement à l'inclinaison horizontale et à l'inclinaison de lancement. L'interface RS485, RS232, RS422, TTL, la BOÎTE, MODBUS de sortie sont facultative.
En raison de construire dans le capteur de température numérique de la haute précision de la société de l'ADI qui peut corriger la dérive de la température de capteur selon les changements du capteur de température intégré, pour assurer la répétabilité élevée du produit dans l'environnement à basse température et à hautes températures. Les normes de réponse en fr3quence de sortie jusqu'à 18Hz, pour une Division plus élevée de fréquence de réponse nous pouvons adapter aux besoins du client selon les demandes d'utilisateur. Les produits sont véritable des produits d'industriel-catégorie, des résultats fiables, évolutivité, et un grand choix d'options de sortie. Approprié à un grand choix d'environnement industriel dur de contrôle.



Caractéristique

Inclinomètre de Double-axe



●Chaîne de mesure : ±1~±90° facultatif
●Exactitude : référez-vous aux données techniques



●Entrée large de tension : 9~36V
●Fonctionnement large de la température : -40~+85℃



●Résolution : 0.01°
●Classe de la protection IP67



●Représentation fortement antivibrationne >2000g



●Interface directe de câble d'avance



●Petite taille : 90×40×26mm (adapté aux besoins du client)
●Mode sortie RS232/RS485/RS422/PWM/CAN (facultatif)


Application



Recherche de positionnement satellite                                                                   surveillance ●Rail-mobile
●construction de la mesure mécanique de l'angle d'immersion                   matériel de forage de ●oil-well
●Détection radar de plate-forme de véhicule                                                      le ●Underground forent la navigation de posture
●Mesure d'angle de tube de canon dans le tir tôt                           ● basé sur la mesure de direction d'angle



 ●Détection de posture de véhicule de communications par satellites                   tuyau de ●Shield mettant sur cric l'application
●Mesure de posture de la navigation du bateau                                            surveillance inclinée d'équipement ●Geological


Précision de capteur d'inclinaison de Mems de machines d'angle de boom haute 0
Images détaillées
Précision de capteur d'inclinaison de Mems de machines d'angle de boom haute 2
Précision de capteur d'inclinaison de Mems de machines d'angle de boom haute 4



Données techniques :

Paramètres
Conditions
SCA126T-10
SCA126T-30
SCA126T-60
SCA126T-90
Unité
Chaîne de mesure

±10
±30
±60
±90
°
Axe de mesure

X, Y
X, Y
X, Y
X, Y

Résolution

0,01
0,02
0,03
0,04
°
Exactitude absolue

0,02
0,05
0,08
0,1
°
Stabilité à long terme

0,05
0,05
0,05
0,05

Coefficient de température zéro
-40~85°
±0.006
±0.006
±0.006
±0.006
°/℃
Coefficient de température de sensibilité
-40~85°
≤100
≤100
≤100
≤100
ppm/℃
De mise sous tension temps

0,5
0,5
0,5
0,5
S
Temps de réponse

0,05
0,05
0,05
0,05
s
Taux de sortie
5Hz, 15Hz, 35Hz, 50Hz peut placer





Le signal de sortie
RS232/RS485/RS422/TTL/PWM/CAN/MODBUS





EMC
Selon EN61000 et GBT17626





Moyenne des temps de bon fonctionnement
≥50000hours/times





Résistance d'isolation
≥100M





Antichoc
100g@11ms, 3Times/Axis (moitié sinusoid))





Antivibration
10grms, 10~1000Hz





Verre de protection
IP67





Câbles
La longueur de la norme 1M, wearproof, imperméabilisation de graisse, la température large, a protégé les câbles 4*0.4mm2





Poids
120g (sans câble)





° du ± 10 de liste de données techniques de *This le seul, ° du ± 30, ° du ± 60, + série de 90° pour la référence, l'autre gamme de mesure se rapportent svp aux paramètres adjacents.

Mots clés :
Résolution : Se rapporte au capteur dans la gamme de mesure pour détecter et identifier la plus petite valeur changée.

Exactitude absolue : Se rapporte dans les circonstances normales de la température, les linéarités absolues de capteur, la répétabilité, l'hystérésis, la déviation nulle, et l'erreur complète d'erreur transversale.

Stabilité à long terme : Se rapporte aux capteurs en états de température normaux, la déviation entre les valeurs maximum et minimum après le travail du temps long d'une année.

Temps de réponse : Se rapporte au capteur dans un changement d'angle, la valeur de sortie de capteur a atteint l'heure d'hiver requise.
Précision de capteur d'inclinaison de Mems de machines d'angle de boom haute 6



Paramètres mécaniques

Connecteurs : câble d'avance de 1m (adapté aux besoins du client)

○Verre de protection : IP67

○Matériel de clôture : Oxyde d'aluminium

○Installation : vis 4*M6

Précision de capteur d'inclinaison de Mems de machines d'angle de boom haute 8



Directions&Fix de mesure


L'installation doit garantir que le fond de produit est parallèle au visage mesuré, et ramène l'influence de la dynamique et l'accélération au capteur. Ce produit peut être installé horizontalement ou monté verticalement (verticalement montée la sélection s'applique seulement à l'axe simple), pour l'installation référez-vous svp au plan suivant.


Précision de capteur d'inclinaison de Mems de machines d'angle de boom haute 10
Précision de capteur d'inclinaison de Mems de machines d'angle de boom haute 12



Notes d'installation de production :

Veuillez suivre la manière correcte d'installer le capteur d'inclinaison, installation incorrecte peut causer des erreurs de mesure, en se référant plus particulièrement à la « surface », « ligne » : :

1)La surface de montage de capteur et la surface mesurée doivent être fixées étroitement, sans à-coup, stabilité, si surface de montage inégale vraisemblablement pour faire mesurer le capteur l'erreur d'angle. Voir la figure Picture.AB

2) L'axe de capteur et l'axe mesuré doivent être parallèles, les deux haches ne produisent pas l'angle autant que possible. Voir la figure Picture.CD


Précision de capteur d'inclinaison de Mems de machines d'angle de boom haute 14
Précision de capteur d'inclinaison de Mems de machines d'angle de boom haute 16
