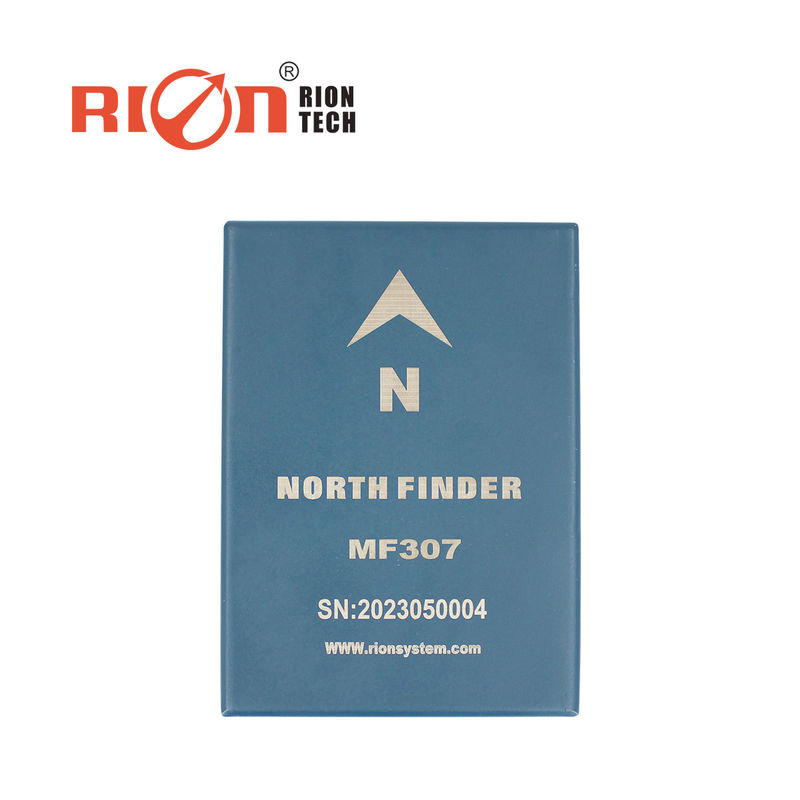

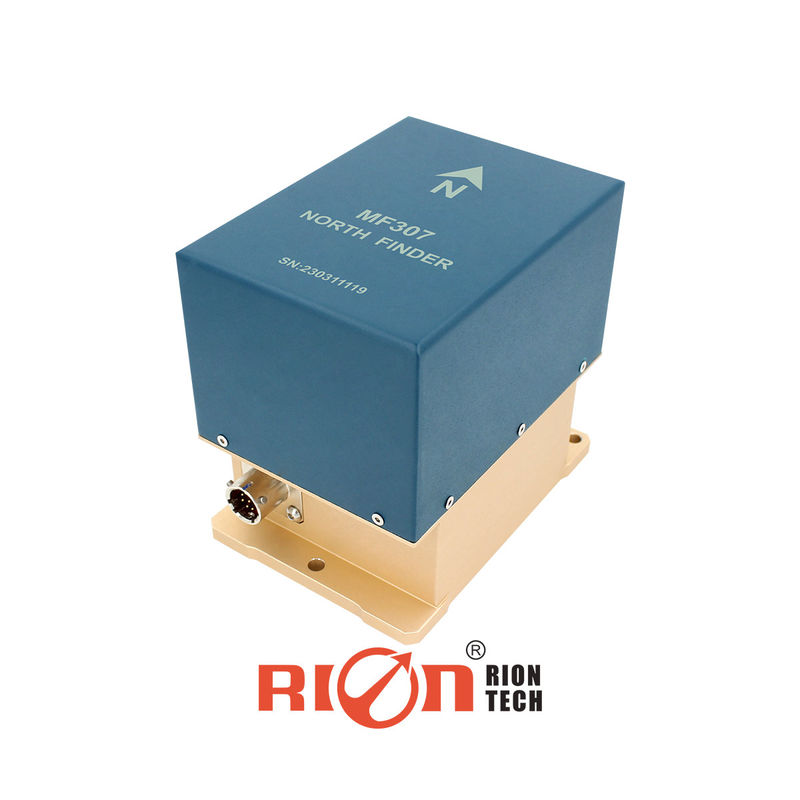

MF307 Gyroscope numérique de sortie nord-finder compact gyroscopique

Name: MF307 Gyroscope numérique de sortie nord-finder compact gyroscopique
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: MF307
Price: 6.00 USD
Availability: InStock

Détails de produit

Place of Origin: Shenzhen

Nom de marque: RION

Certification: CE

Model Number: MF307

Le document: MF3 SERIES FIBER NORTH FIND...ER.pdf

Conditions de paiement et d'expédition

Quantité de commande min: 1 pièces

Prix: $5,650.00~$8,450.00

Détails d'emballage: Un capteur gyroscopique dans chaque boîte intérieure, 100 pièces par tonne

Délai de livraison: 2 à 4 semaines

Conditions de paiement: T/T, , PayPal

Capacité d'approvisionnement: 1000 boîtes/boîtes par mois

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Précision horizontale ≤0, 05° Finder nord gyroscopique, Finder nord gyroscopique à sortie numérique


Durée moyenne de reprise:	≤30min	MTBF:	≥ 10000 heures
Sortie numérique:	Le nombre d'heures de travail est déterminé en fonction de l'heure de travail.	Énergie:	9.5 ~ 36VDC
Exactitude horizontale:	≤ 0,05° (1σ)	Actuel d'opération:	Valeur typique: 0,5 A,
Température de fonctionnement:	-20°C+50°C	Le poids:	≤ 1,1 KG

Durée moyenne de reprise:	≤30min
MTBF:	≥ 10000 heures
Sortie numérique:	Le nombre d'heures de travail est déterminé en fonction de l'heure de travail.
Énergie:	9.5 ~ 36VDC
Exactitude horizontale:	≤ 0,05° (1σ)
Actuel d'opération:	Valeur typique: 0,5 A,
Température de fonctionnement:	-20°C+50°C
Le poids:	≤ 1,1 KG

Description

MF307 Gyroscope numérique de sortie nord-finder compact gyroscopique

Introduction au produit:

Le gyroscope à fibre optique nord-finder est principalement utilisé pour déterminer rapidement et de manière autonome le vrai nord direction,obtenir la vitesse angulaire de rotation de la terre en suivant le gyroscope à fibre optique, en résolvant le signal de vitesse angulaire de rotation de la terre, en calculant l'angle compris entre l'axe principal du gyroscope et la direction nord réelle de la terre,et fournissant des informations d'azimut pour un transporteur.

Composition du produit:

Le gyroscope north finder est un produit mécatronique, composé d'un gyroscope à fibre optique, d'un accéléromètre, d'un dispositif de contrôle de rotation mécanique et d'un ordinateur intégré.

Paramètres techniques:

	MF307	MF308	MF309
Le Nord cherche le temps	≤ 3 minutes	≤ 3 minutes	≤ 3 minutes
Range des angles d'inclinaison sur lesquels le nord peut être trouvé	± 15°	± 15°	± 15°
Nord à la recherche de précision	0.5°	0.3°	0.1°
Précision de mesure du roulement et de l'inclinaison ((± 15°)	0.2°	0.2°	0.2°
Résolution de la hauteur de roulement	0.2°
Maintenez la trajectoire.	1.2°/h (vitesse angulaire < 325°/s)
Énergie électrique	9.5~36VDC (Attention: diamètre de la ligne d'alimentation > 0,3 m2, ligne d'alimentation et câble de mise à la terre)
Courant de fonctionnement	Valeur typique: 0,5 A, courant d'impact maximal: 1 A
Interface	TTL/RS232/RS422/RS485 personnalisable
Température de fonctionnement	-20°C à +50°C
Température de stockage	-40°C à +60°C
Conditions environnementales chaudes et humides	Humidité relative inférieure à 95%
Comment ça marche	L'autocontrôle automatique est lancé après mise sous tension, la recherche automatique du nord est effectuée après réussite de l'autocontrôle,et un résultat de recherche nord est envoyé à l'ordinateur supérieur après la recherche nord est terminée.
Résistance à l'isolation	La résistance d'isolation entre les circuits indépendants du gyroscope et entre le circuit et la coque ne doit pas être inférieure à 10 MΩ dans des conditions atmosphériques normales.
Résultats de l'enquête	≥ 10000 heures
MTTR	≤ 30 min
Matériel	Acier inoxydable + alliage d'aluminium
Le poids	≤ 1,1 kg (à l'exclusion du câble)

Méthode d'installation

Face à la flèche du gyroscope nord, les côtés gauche et droit de la plaque de base de montage sont les plans de référence de montage.Aligner les plans de référence avec les lignes de tête et de queue de montage du support, et fixez le gyrophone nord sur le support avec trois vis M5. Voir la figure ci-dessous pour les dimensions d'installation du gyrophone nord.

MF307 Gyroscope numérique de sortie nord-finder compact gyroscopique 0

Taille de la coquille

Exigences relatives à l'exhaustivité

L'ensemble complet des équipements comprend:

1 ensemble de gyroscope à fibre optique pour le repérage du nord;
Un câble de connexion pour l'aviation.
