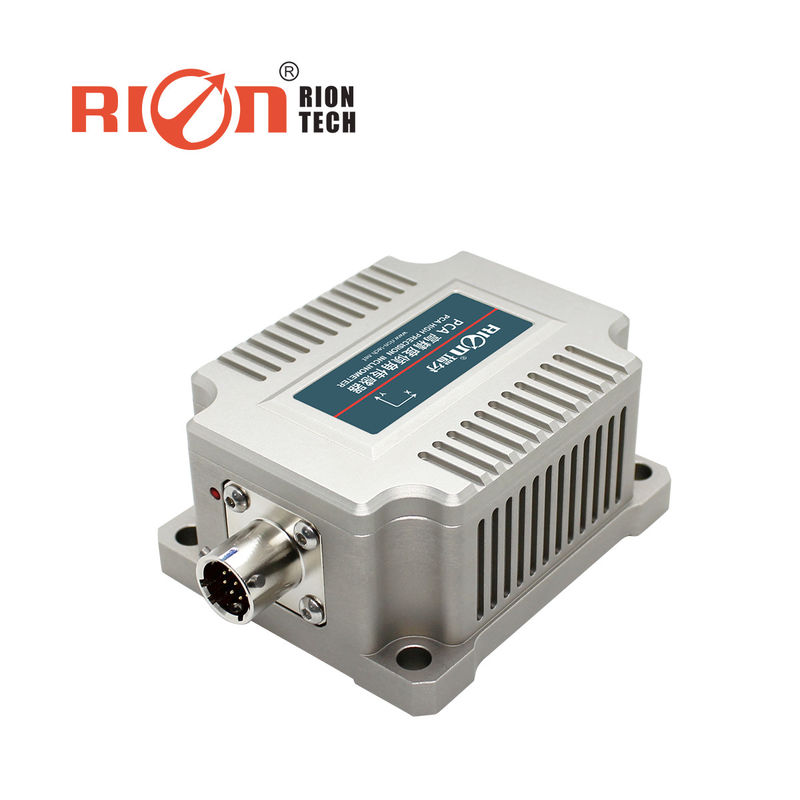

Inclinomètre à capteur d'inclinaison de vibration de haute précision pour le nivellement des véhicules de génie

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: RION

Certification: CE, ISO

Numéro de modèle: Les produits doivent être présentés dans les conditions suivantes:

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: Négociable

Détails d'emballage: 1 pièces par boîte, 100 pièces par tonne

Délai de livraison: 7 jours pour des échantillons

Conditions de paiement: T/T, Paypal

Capacité d'approvisionnement: 500/MONTH

Obtenez le meilleur prix
Contact maintenant
Caractéristiques
Mettre en évidence:

Sensor d'inclinaison des vibrations inclinomètre

,

Inclinomètre à capteur d'inclinaison pour les ingénieurs

,

Inclinomètre de grande précision de capteur d'inclinaison

Nom du produit:
Capteur d'inclinaison d'inclinomètre
Chaîne de mesure:
+/-60 degrés
Interface:
RS422, RS485, CAN2. Vous avez une réponse?0
Énergie:
DC9-36V
Coefficient zéro de temp:
00,0002°C
Résolution:
0.0005 degrés
Nom du produit:
Capteur d'inclinaison d'inclinomètre
Chaîne de mesure:
+/-60 degrés
Interface:
RS422, RS485, CAN2. Vous avez une réponse?0
Énergie:
DC9-36V
Coefficient zéro de temp:
00,0002°C
Résolution:
0.0005 degrés
Description
Inclinomètre à capteur d'inclinaison de vibration de haute précision pour le nivellement des véhicules de génie

Le code de l'organisme Sensor d'inclinaison vibration de haute précision pour le nivellement des véhicules de génie





▶ INTRODUCTION



Le PCA826T peut mesurer la vibration de 0,5 à 20 Hz

Interface de sortie RS485, RS422, RS232 en option. L'installation sans contact rend le PCA826T facile à installer ou à intégrer.forte résistance aux chocs et aux vibrations, largement utilisés dans les véhicules de traitement des systèmes de communication par satellite, les véhicules d'antenne radar, etc.





▶ Principales caractéristiques

★ Mesure de l'angle d'inclinaison biaxial

★ Plage ±1°±60° facultative

★ Horizontale/verticale facultative

★ Entrée de tension large DC 9 ∼ 36 V

★ Fonctionnement à température élevée -40°+85°C

★ Résolution 0,0005°

★ Taille: L82 × W70 × H42 mm

★ Mode de sortie CAN2.0A



▶ Utilisation pour

★ surveillance de l'énergie éolienne

★ Surveillance des ponts et des barrages

★ Surveillance des bâtiments anciens

★ Surveillance des voies ferrées à grande vitesse

★ Véhicules de communication par satellite au sol

★ Légère de voie ferrée et nivellement de voie ferrée

★ Véhicule de communication par satellite

★ Surveillance de l'inclinaison des équipements géologiques

★ Nivelation du véhicule de construction



▶ Précautions à prendre lors de l'installation

Veuillez installer le capteur d'inclinaison selon la méthode correcte. Une mauvaise installation entraînera des erreurs de mesure. Faites particulièrement attention à une "surface" et deux "lignes":

1) La surface de montage du capteur et la surface à mesurer doivent être bien fixées, plates et stables, si la surface d'installation est inégale, cela provoquera l'erreur d'angle.

2) L'axe du capteur et l'axe à mesurer doivent être parallèles et il ne doit y avoir aucun angle entre les deux axes.

Inclinomètre à capteur d'inclinaison de vibration de haute précision pour le nivellement des véhicules de génie 0




Spécification

Pour les appareils de surveillance de la sécurité Condition Paramètres Unité
Plage de mesure   ± 5 ± 10 ± 30 ± 60 - Je ne sais pas.
Axe de mesure   XY XY XY XY
Résolution   0.0005 0.0005 0.0005 0.0005 - Je ne sais pas.
Précision de mesure @ 25°C 0.001 0.002 0.003 0.005 - Je ne sais pas.
Stabilité à long terme   0.02 0.02 0.03 0.04 - Je ne sais pas.
Coefficient de température zéro -40°C à 85°C 0.0002 0.0002 0.0002 0.0002 °/°C
Coefficient de température de sensibilité -40°C à 85°C ≤ 50 ≤ 50 ≤ 50 ≤ 50 en ppm/°C
Puissance à temps   Le taux de dépôt4 Le taux de dépôt4 Le taux de dépôt4 Le taux de dépôt4 S
Fréquence de réponse   0.04 0.04 0.04 0.04 S
Taux de production 5Hz, 10Hz, 25Hz, 35Hz, 50Hz, 100Hz, peut être réglé
Signal de sortie Le système d'alarme est utilisé.
CEM Conformément à la norme EN61000 et à la norme GBT17626
Résultats de l'enquête ≥ 50000 heures/heure
Résistance à l'isolation ≥ 100 MΩ
Résistant aux chocs 100g@11ms,3 Direction axiale (moitié sinusoïde)
Anti-vibration 10 grammes, 10 ‰ 1000 Hz
Grade de protection Pour la protection contre la corrosion
Les câbles Configuration standard 1 mètre, résistant à l'usure, haute température, câble blindé, connecteur d'aviation en mm
Le poids 385 g (hors câble)

▶ CONNECTIONS électriques

Définition du câblage CAN (définition du câblage à 7 cœurs)

Fonction de couleur de ligne Numéro PIN1 Numéro PIN2 Le code PIN3 Numéro PIN4 Numéro PIN5 Numéro PIN6 Le code PIN7
DC9 à 36 V Le GND Je peux L'équipement de base Terre de signalisation Utilisation en usine Utilisation en usine
Inclinomètre à capteur d'inclinaison de vibration de haute précision pour le nivellement des véhicules de génie 2
