Longue durée de vie et forte stabilité Capteur gyroscopique IMU CAN2.0 Capteur gyroscopique pour machines agricoles automatiques
Télécharger la fiche de données cliquez ici
▶ INTRODUCTION

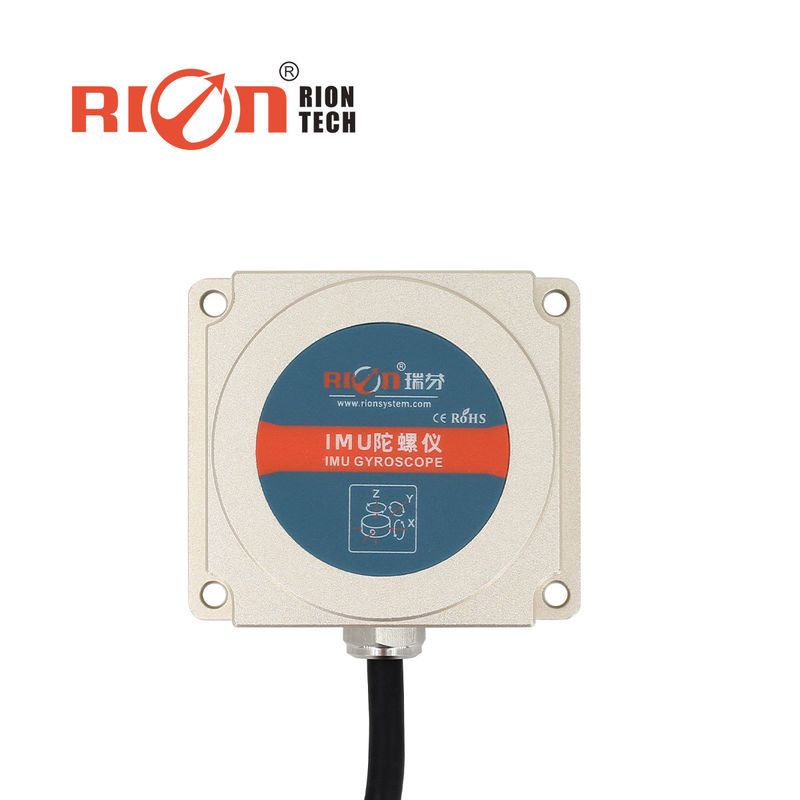

Le TL725D est un gyroscope IMU spécialisé dans les applications de navigation pour la conduite automatique des machines agricoles, avec un gyroscope à trois axes de qualité industrielle et un accéléromètre à trois axes intégrés.
Ce produit est précis et efficace, et constitue un élément essentiel d'une nouvelle génération de contrôle agricole automatisé de précision.
★ sortie horizontale relative de la direction et de l'angle d'attitude
★ Sortie de vitesse angulaire en temps réel
★ Longue durée de vie et forte stabilité
★ Accélération de l'axe avant
★ Conception compacte et légère
★ sortie CAN2.0A/B facultative
★ Tout est solide
★ Poids léger
★ alimentation en courant continu 9~36V
★ Machines agricoles automatisées
★ Agriculture de précision
★ Récolteuses combinées
★ Machines de culture
 Les données de référence doivent être fournies à l'autorité compétente. |
Paramètres | |
| Position sur trois axes | direction relative ± 180°,angle de roulement ± 180°,angle de mise en place ± 90° | |
| Largeur de bande | > 100 Hz | |
| Résolution | 00,01° | |
| Non linéaire | 00,1% de FS | |
| Autonomie du gyroscope | 300°/s | |
| L'instabilité zéro biais du gyro (allan) | 4.0°/h | |
| Coefficient de marche aléatoire de l'angle (allan) | 0.25 °/sqrt ((h) | |
| Plage de l'accéléromètre à trois axes | ± 4 g | |
| Accéléromètre | Résolution de l'accélération | 0.001g |
| Précision de l'accélération | 1 mg ou moins | |
| Instabilité du biais (allan) | 4.5°/h | |
| Coefficient de marche aléatoire angulaire (allan) | 0.25°/sqrt ((h) | |
| Stabilité de biais zéro (moyenne de 10 s) | 8.5°/h | |
| Le gyro | Instabilité du biais (allan) | 00,05 mg |
| Coefficient de marche aléatoire de la vitesse (allan) | 0.015m/s/sqrt ((h) | |
| Stabilité de biais zéro (moyenne de 10 s) | 0.15 mg | |
| Temps de démarrage | 250 secondes | |
| Voltage d'entrée | +9 à 36 V | |
| Actuel | Le système de freinage doit être équipé d'un dispositif de freinage. | |
| Température de travail | -40 ~ +80°C | |
| Température de stockage | -40 ~ + 85°C | |
| Vibration | 5 g à 10 g | |
| Les effets | 200 g de force motrice, 2 ms, 1⁄2 sine | |
| La vie professionnelle | 10 ans | |
| Fréquence de sortie | 5 Hz, 15 Hz, 25 Hz, 35 Hz, 50 Hz, 100 Hz, réglable | |
| Signal de sortie | Le système d'aérodrome doit être équipé d'un système d'aérodromes de type A. | |
| Résultats de l'enquête | ≥ 50000 heures/temps | |
| Résistance à l'isolation | ≥ 100 MΩ | |
| Résistant aux chocs | 100 g@11 ms, direction axiale 3 (moitié sinusoïde) | |
| Anti-vibration | 10 grammes, 10 à 1000 Hz | |
| Grade de protection | Pour la protection contre la corrosion | |
| Les câbles | Fil de protection standard de 1 m et 4 broches | |
| Le poids | ≤ 160 g (y compris le câble standard d'un mètre) | |
