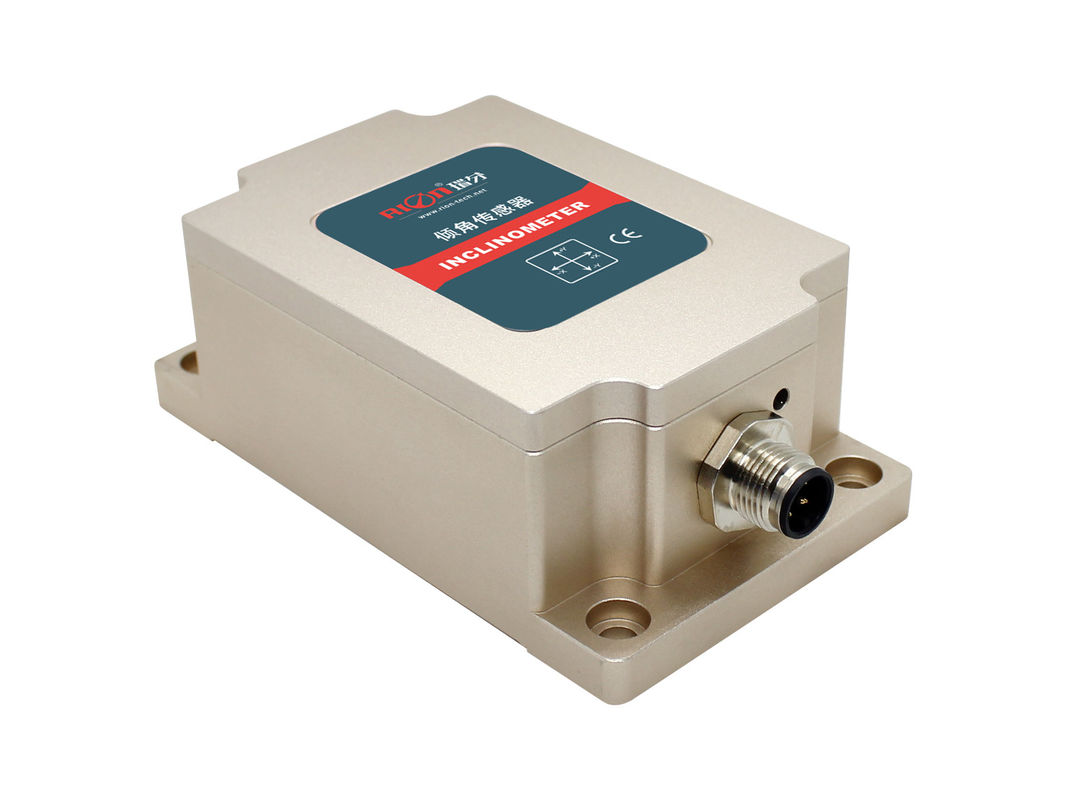

ACA2200T INCLINOMETRE SERVO ANALOGUE avec une précision ultra-haute et une résistance EMI élevée

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: Rion

Certification: CE, ISO

Numéro de modèle: ACA2200T

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: US$705

Détails d'emballage: 1pcs/box avec l'intérieur d'éponge, 100pcs/ctn

Délai de livraison: 7 jours pour des échantillons

Conditions de paiement: T/T, Paypal

Capacité d'approvisionnement: 3000 morceaux/morceaux par Mois

Obtenez le meilleur prix
Contact maintenant
Caractéristiques
Mettre en évidence:

Capteur gyroscopique triaxial à sortie 9 axes

,

accéléromètre triaxial 36v

,

capteur d'attitude triaxial

Utilisation:
entraînement automatique de véhicule agricole
Largeur de bande:
>100Hz
Résolution:
0.01°
Chaîne de compas gyroscopique:
250°/s
Chaîne d'accéléromètre:
±4g
Connecteur:
RS232/RS485, CAN2.0 facultatif
Utilisation:
entraînement automatique de véhicule agricole
Largeur de bande:
>100Hz
Résolution:
0.01°
Chaîne de compas gyroscopique:
250°/s
Chaîne d'accéléromètre:
±4g
Connecteur:
RS232/RS485, CAN2.0 facultatif
Description
ACA2200T INCLINOMETRE SERVO ANALOGUE avec une précision ultra-haute et une résistance EMI élevée

ACA2200T INCLINOMETRE SERVO ANALOGUE avec une précision ultra-haute et une résistance EMI élevée


Définition générale

L'ACA2200T est un servo-inclinomètre analogique équilibré développé par RION Technology, construit autour d'un système mécanico-électrique de haute précision composé de cinq composants clés:un capteur de déplacement sans contact, moteur de couple, amplificateur d'erreur, boucle de rétroaction et masse en porte-à-faux.

Comparé aux inclinomètres électrolytiques ou capacitifs classiques, l'ACA2200T offre des performances supérieures en non-linéarité, répétabilité, hystérésis, dérive de température, résistance aux chocs,tolérance aux vibrations, et la plage de température de fonctionnement.

Il intègre un processeur ARM haute performance 32 bits, offrant une résolution de 0,0001 °, une précision de 0,005 ° et une dérive de température aussi basse que 0,0002 ° / ° C.La fréquence de réponse atteint 50 Hz avec un débit baud de 115200, ce qui en fait une solution puissante pour des applications exigeantes.

Le capteur est équipé d'une méthode d'installation sans contact: il suffit de le monter sur la surface de l'objet et il calculera automatiquement l'inclinaison et l'attitude.Il n'y a pas besoin d'alignement complexe ou double-surface de montage.

Avec sa forte résistance aux EMI et sa forte tolérance aux chocs et aux vibrations, l'ACA2200T détient un avantage concurrentiel distinct sur le marché intérieur.et est largement utilisé dans les applications industrielles et militaires où la précision et la fiabilité sont essentielles.


▶ RÉSUMÉ

Mesure de l'inclinaison sur deux axes

Plage ± 1Je ne sais pas.±15° facultatif

Fréquence de réponse: 50 Hz

DC 9~Entrée de grande tension de 36 V

Fonctionnement à température ambiante -40~+ 85 °C

Résolution 0,0001 °

Niveau de protection IP67

Déplacement de température nulle ± 0.0002°/°C

Bouchon d'aviation étanche à l'eau

Taille: L110 × W65 × H40 mm

Mode de sortie RS232, RS485, TTL en option



▶APPLICATION

Équipement de nivellement du véhicule

Le pont et Da.- Je vous en priela surveillance

Contrôle précis du niveau des instruments

Contrôle de l'angle du matériel médical

Navigation de l'attitude de la plateforme de forage souterraine

Nivelation de la voie ferrée et de l'échelle

Mesure de direction basée sur l'angle d'inclinaison

Surveillance de la pente des équipements géologiques

Mesure de l'angle d'élévation de l'antenne de communication par satellite directionnelle



Les spécifications du produit

ACA2200T INCLINOMETRE SERVO ANALOGUE avec une précision ultra-haute et une résistance EMI élevée 0ACA2200T

Conditions d'utilisation

Paramètres

Unité

Measule gamme



±05

± 10

± 15

- Je ne sais pas.

Measule axes



X Y

X Y

X Y

axes

Résolution



0.0001

0.0001

0.0001

- Je ne sais pas.

Measule la précision

@ 25°C

0.003

0.005

0.006

- Je ne sais pas.

À long terme la stabilité



0.002

0.003

0.005

- Je ne sais pas.

Nullement Temp.coefficient

- QuaranteJe ne sais pas.85°C

± 0.0002

± 0.0002

± 0.0002

°/°C

Température de sensibilité coefficient

- QuaranteJe ne sais pas.85°C

≤ 50

≤ 50

≤ 50

en ppm/°C

Puissance à temps



0.5

0.5

0.5

S

Fréquence de réponse



20

20

20

HZ

Taux de production

5 Hz /15 Hz /35 Hz /50 Hz peut être réglé

Type d'interface

Résistance à la compression /Résistance à la compression /Résistance à la compression /TTL

CEM

SelonPour les appareils électroniques etLes États membres doivent:

Résultats de l'enquête

98000 heures /le temps

Résistance à l'isolation

≥ 100 MΩ

Résistant aux chocs

100 g@11 ms /3 Direction axiale (moitié sinusoïde)

Anti-vibration

10 grammes /10~1000 Hz

Pdegré de rotation

Pour la protection contre la corrosion

Les câbles

Configuration standard: longueur de 2 m, résistant à l'usure, haute température, câble blindé 5P * connecteur d'aviation de 5,7 mm

Le poids

385g(sans câble)




 Caractéristiques électroniques




ACA2200T INCLINOMETRE SERVO ANALOGUE avec une précision ultra-haute et une résistance EMI élevée 1Paramètres

Les conditions

Résultats

Nombre d'heures

Maximum

Unité

Énergie électrique

La norme

9

12,24

36

V

personnalisé



Autres tensions



V

Courant de fonctionnement

Pas de charge



50



- Je ne sais pas

Température de fonctionnement



- Quarante



+ 85

°C

Température de stockage



-40



+85

°C



 Directions de mesure

L'installationdoit garantir que le fond du produit est parallèle à la face mesurée,Ce produit peut être installé horizontalement ou monté verticalement (sélection dedoit confirmer avant la production), pour l'installation, veuillez vous référer au schéma suivant.

ACA2200T INCLINOMETRE SERVO ANALOGUE avec une précision ultra-haute et une résistance EMI élevée 2

ACA2200T INCLINOMETRE SERVO ANALOGUE avec une précision ultra-haute et une résistance EMI élevée 3

ACA2200T INCLINOMETRE SERVO ANALOGUE avec une précision ultra-haute et une résistance EMI élevée 4
