bas capteur polarisé de compas gyroscopique, compas gyroscopique de forte stabilité, capteur à trois axes de compas gyroscopique pour l'antenne 5G
▶APPLICATION

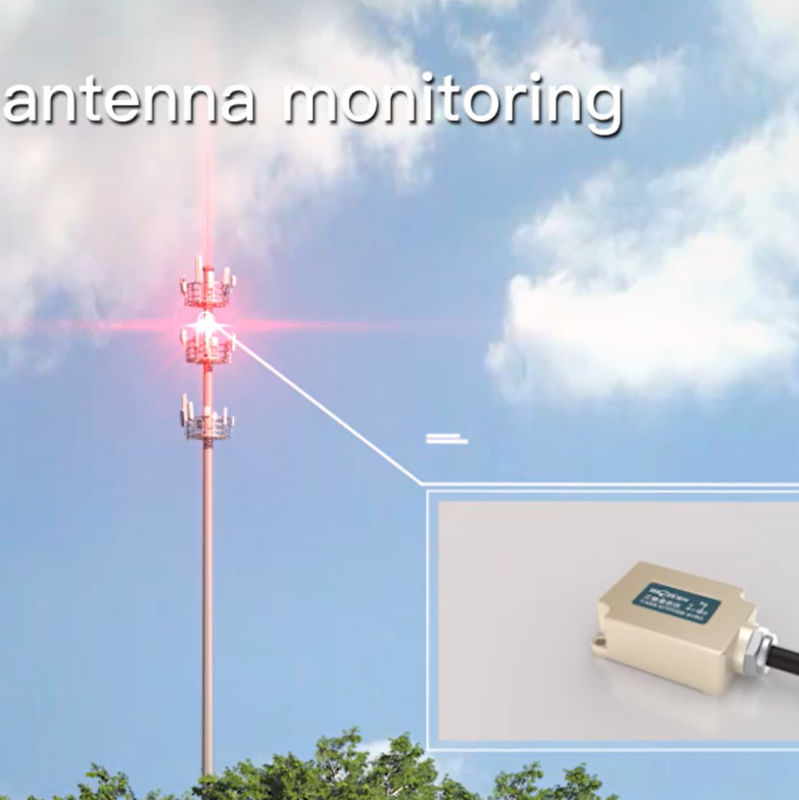

surveillance d'antenne du ★ 5G
Panneau d'affichage extérieur de ★
réalité virtuelle du ★ 3D
Plate-forme stable de ★
Système de sécurité de voiture de ★
Bourdon de ★
Équipement monté sur véhicule d'antenne de satellite de ★
Contrôle industriel de ★
Robot de ★
▶CARACTÉRISTIQUE PRINCIPALE
Compatibilité électromagnétique superbe de ★
Sortie en temps réel de taux angulaire de ★
Azimut de ★ et sortie horizontaux d'angle d'attitude
Longue durée de ★, stabilité forte
Accélération en avant d'axe de ★
★ tout à semi-conducteur
Conception compacte et légère de ★
Le ★ RS485 a produit facultatif
Alimentation d'énergie du ★ DC9~36V
| TL735G | Paramètres |
| Axe de mesure d'azimut | Angle ±180° d'azimut d'axe des z |
| Largeur de bande d'acquisition | >100Hz |
| Résolution d'azimut | 0.01° |
| Exactitude d'azimut | <0> |
| Non linéaire | 0,1% de FS |
| Exactitude de lancement | 0.1° RMS |
| Exactitude de petit pain | 0.5° dynamique, 0.1° statique RMS |
| Résolution d'inclinaison | 0.01° |
| Chaîne d'inclinaison | ± 180º, ± 90º de petit pain de lancement |
| Taux angulaire de compas gyroscopique | ±125 °/s (d'autres taux angulaires peuvent être adaptés aux besoins du client) |
| Chaîne d'accélération | ±2g |
| Résolution d'accélération | 0.1° |
| Exactitude d'accélération | 0.5mg |
| Type de sortie de données de défaut | Angle d'Euler |
|
Gamme de mesure d'azimut de défaut (Le type de sortie de données est angle d'Euler) |
±180° |
| Heure de départ | vibration 5s (stationnaire) <10mg> |
| Tension d'entrée | 9~36V, défaut +24VDC, 12mA |
| Actuel | 40mA |
| Température de fonctionnement | -40℃ | +85℃ |
| Température de stockage | -40 ℃~ +125℃ |
| Vibration | 5g~10g |
| Impact | 200g PK, 2ms, sinus de ½ |
| durée | 10 ans |
| Heure de départ | 5-6 secondes, se tiennent toujours (accélération <0> |
| Taux d'échantillonnage maximum | 100 fois/sec |
| Taux de communication périodique | Vitesse baud du défaut 9600 |
| Le signal de sortie | RS485 |
| Moyenne des temps de bon fonctionnement | ≥50000 heures/temps |
| Résistance d'isolation | mégohm ≥100 |
| Résistance à l'impact | 100g@11ms, direction 3 axiale (moitié Sinusoid) |
| Antivibration | 10grms, 10~1000Hz |
| Niveau imperméable | IP67 |
| Câble | Câble standard de 1 mètre |
| Poids | 35g (pas comprenant le câble) |
▶Installation
Interface du logiciel
▶CONNEXION ÉLECTRIQUE DE PRODUIT
| Fonction de couleur | NOIR | BLANC | VERT | ROUGE | Fil protégé |
| LA terre | RS485 (D+) | RS485 (D) |
Vcc 9~36V Poteau positif |
Fondre (PE) |
ATTITUDE GYRO.pdf d'AXE de TL735G 3
