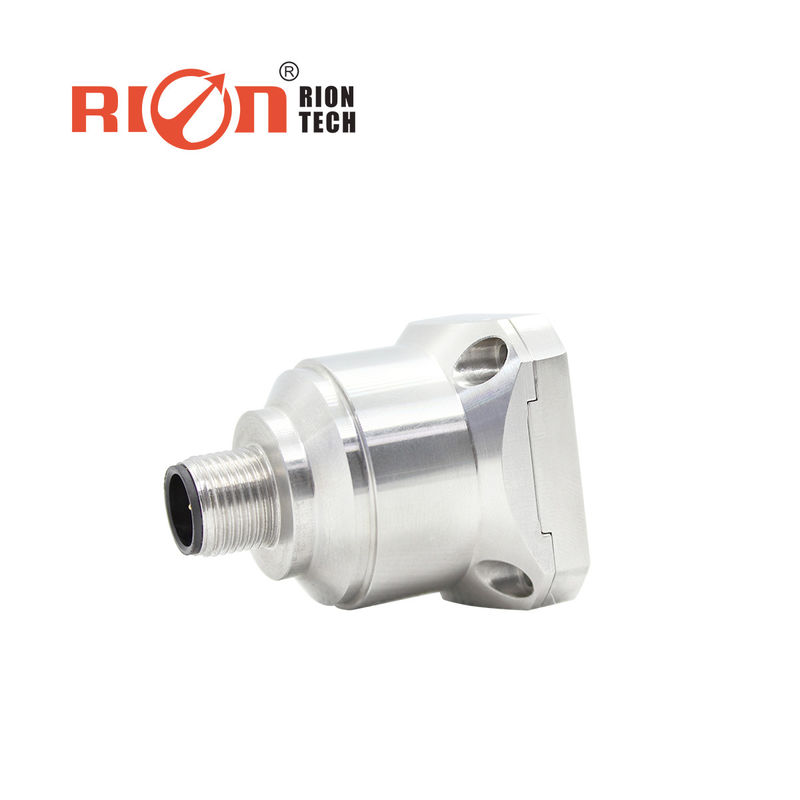

connecteur polarisé gyroscopique de la stabilité M12 du capteur 5kHz de l'accéléromètre 36V

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: RION

Certification: CE, ISO

Numéro de modèle: AKF390B

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: $235.00/Pieces

Détails d'emballage: capteur de la vibration 1pcs dans chaque boîte intérieure, 50pcs/ctn

Délai de livraison: 7 jours pour des échantillons

Conditions de paiement: T/T, Paypal

Capacité d'approvisionnement: 3000 PCs/mois

Obtenez le meilleur prix
Contact maintenant
Caractéristiques
Mettre en évidence:

Accéléromètre gyroscopique 5kHz

,

accéléromètre 36V gyroscopique

,

Capteur d'accéléromètre de l'axe M12 3

Utilisation:
CAPTEUR DE VIBRATION
Théorie:
Capteur de capacité
Produits:
Capteur analogue
Axe du capteur de vibrations:
X, Y, Z
Produits:
0-5V
Énergie:
C.C 9~36V
Anti-impact:
2000g
Le poids:
73.5
Température de fonctionnement:
-40°C à +85°C
La température de magasin:
-55°C à +100°C
excellente stabilité du biais:
- Oui, oui.
Utilisation:
CAPTEUR DE VIBRATION
Théorie:
Capteur de capacité
Produits:
Capteur analogue
Axe du capteur de vibrations:
X, Y, Z
Produits:
0-5V
Énergie:
C.C 9~36V
Anti-impact:
2000g
Le poids:
73.5
Température de fonctionnement:
-40°C à +85°C
La température de magasin:
-55°C à +100°C
excellente stabilité du biais:
- Oui, oui.
Description
connecteur polarisé gyroscopique de la stabilité M12 du capteur 5kHz de l'accéléromètre 36V

Apporte d'alimentation 9~36v Accéléromètre à trois axes Voltage Accéléromètre basé sur MEMS



Description générale



L'accéléromètre triaxiale AKF390 est un accéléromètre de type de sortie de tension développé et produit indépendamment par RION Technology,qui peut être utilisé dans de nombreux domaines tels que les essais de vibration et les essais d'impactLe produit adopte une sortie de tension analogique, différents codes d'adresse peuvent être réglés et plusieurs capteurs sont connectés en série sur une longue distance,qui est pratique pour la mesure en plusieurs points et l'analyse des donnéesL'AKF390 est un capteur capacitif en silicium monocristallin, composé d'une puce de silicium traitée par des micro-machines, d'un ASIC à faible consommation pour le réglage du signal,un microprocesseur pour stocker des valeurs de compensationCe produit est doté d'une faible consommation d'énergie, d'une structure calibrée et robuste et d'une puissance stable.La nouvelle configuration électronique fournit une alimentation à l'état solide pour la réinitialisation et une protection complète contre la surtensionLes produits présentent les caractéristiques d'une structure robuste, d'une faible consommation d'énergie, d'une excellente stabilité des écarts, etc., afin d'assurer la fiabilité de la production du produit.



Caractéristique

★ trois axes (X, Y, Z)

★ tension de sortie: 0 à 5 V
★ alimentation électrique:9-36V

★ anti-impact: 2000G
★ température de fonctionnement: -40°C ~ +85°C

★ température de stockage: -55°C ~ +100°C
★ taille: L34,4 × W34,4 × H38 mm

★ poids: 73,5 g
★ excellente stabilité du biais

★ Bonne performance environnementale (impact, vibration et température)




Application du projet



★ enregistrement des accidents, surveillance et prévision de la fatigue

★ Génération d'énergie éolienne
★ Surveillance du système de circulation, analyse du parcours routier et détection de défauts ferroviaires à grande vitesse
★ Grandes machines et moteurs
★Vibration à basse fréquence et surveillance automatique

★ Équipement médical
★ pont

★ Véhicule

★ rouleaux routiers


Des images détaillées
connecteur polarisé gyroscopique de la stabilité M12 du capteur 5kHz de l'accéléromètre 36V 0



Données techniques:

Paramètres
Les pièces de rechange
Unité
Portée
±2, ±4, ±8
g
Étalonnage du biais
< 1
mg
Axe de mesure
X, Y, Z
axes
Répétabilité de l'alimentation
< 2
mg (valeur maximale)
Coefficient de température de biais [3]
0.05
valeur typique en mg/°C
Résolution / seuil (@ 1Hz)
> 1
mg (max)
Non linéaire
Les résultats
% FS (max)
Largeur de bande [4]
500
Hz
Fréquence de résonance
5
KHz
Taux de production
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz, peut être réglé

Voltage de sortie
0 à 5 V

à base magnétique
Optionnel

La fiabilité
Le produit doit être présenté à l'entrée de l'installation.

Anti-impact
100 g@11 ms, triaxiale et identique (moitié d'onde sinusoïdale)

Temps de restauration
< 1 ms (1000 g, 1/2 sin 1 ms, impact sur l'axe i)

Vibration
20 g rms, 20 ~ 2000 Hz (bruit aléatoire, o, p, i agissant sur chaque axe pendant 30 minutes)

Les données de détection doivent être fournies à l'aide d'un système de détection.
9 à 36 VDC

Consommation en courant de fonctionnement
Pour les appareils de commande électrique

Connecteur
Connecteur M12 de norme industrielle

Le poids
73.5g

Taille
Taille de l'installation d'adsorption magnétique:34.3*34.3*43.2 mm,
Taille de l'installation de positionnement de vis:34.3*34.3*38.5 mm





connecteur polarisé gyroscopique de la stabilité M12 du capteur 5kHz de l'accéléromètre 36V 4

Connexion électrique:


Couleur
Fonction
Noir
Blanc
Le bleu
Brun
CRAU







Le GND
Puissance GND
Signal de tension sur l'axe X
Signal de tension sur l'axe Y
Vcc 9 à 36 V
L'alimentation est positive
Signal de tension sur l'axe Z






connecteur polarisé gyroscopique de la stabilité M12 du capteur 5kHz de l'accéléromètre 36V 5
