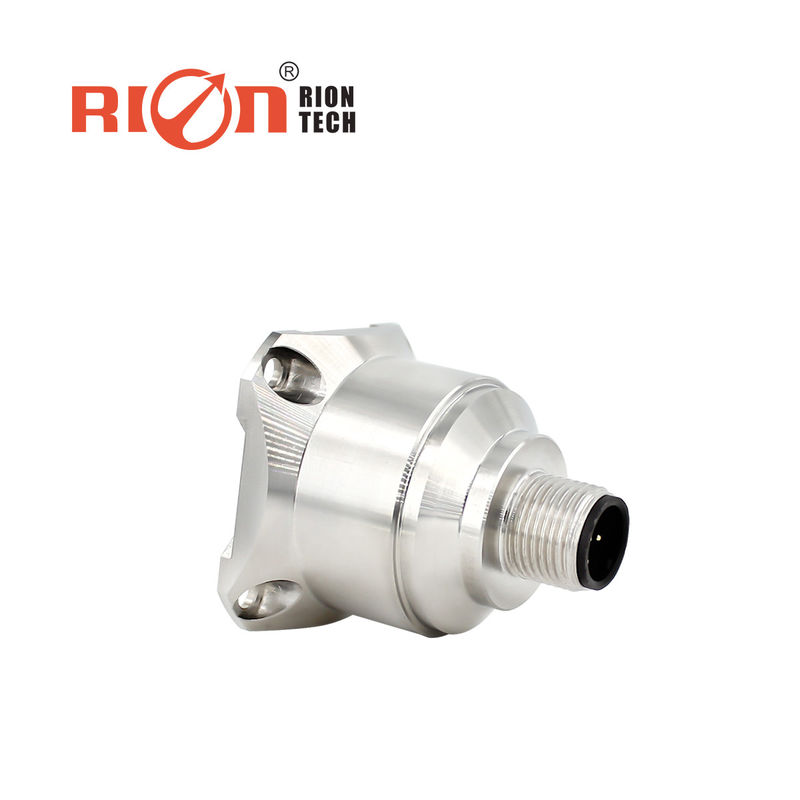

Capteur de vibration à haute bande passante MEMS basé sur DC 9V 2000G Anti Impact

CAPTEUR DE VIBRATION DE TENSION MEMS AKF390.pdf

Le CAPTEUR DE VIBRATION triaxial AKF390 est un CAPTEUR DE VIBRATION de type sortie de tension développé et produit indépendamment, qui peut être utilisé dans de nombreux domaines tels que les tests de vibration et les tests d'impact. Le produit adopte une sortie de tension analogique, AKF390 est un capteur capacitif en silicium monocristallin, composé d'une puce de silicium traitée par des micro-machines, d'un ASIC de faible puissance pour le réglage du signal, d'un microprocesseur pour stocker les valeurs de compensation et d'un capteur de température. Ce produit a une faible consommation d'énergie, une structure calibrée et robuste et une sortie stable. La nouvelle configuration électronique fournit une alimentation à semi-conducteurs pour la réinitialisation et une protection complète contre les surtensions. Les produits présentent les caractéristiques d'une structure robuste, d'une faible consommation d'énergie, d'une excellente stabilité de déviation, etc., pour garantir la fiabilité de la production du produit.

• trois axes (X, Y, Z)
• tension de sortie : 4-20 mA
• alimentation: 9-36 V
• anti-impact: 2000G
• température de fonctionnement : -40°C ~ +85°C
• température de stockage : -55°C ~ +100°C
• taille: L34,3 * W34,3 * H38,5 mm
• poids : 73,5g
• excellente stabilité du biais
• Bonnes performances environnementales (impacts, vibrations et température)

• Enregistrement des accidents, surveillance et prévision de la fatigue
• Production d'énergie éolienne
• Surveillance du système de trafic, analyse de la plate-forme et détection des défauts ferroviaires à grande vitesse
• Grosses machines, moteur
• Vibration basse fréquence et surveillance automatique
• Matériel médical
• Pont
• Véhicule
• Rouleau compresseur

Paramètres	AKF390B	Unité
Gamme	±2 , ±4, ±8, ±10, ±20, ±40	g
Étalonnage du biais	<1	mg
Axe de mesure	X, Y, Z	axe
Répétabilité marche/arrêt	<2	mg (valeur maximale)
Coefficient de température de biais [3]	0,01	mg/℃ valeur typique
Résolution / Seuil (@ 1 Hz)	< 1	mg(maximum)
Non-linéarité	<0,5	% FS(max)
Bande passante [4]	1000	Hz
Fréquence de réponse	500	Hz
Tension de sortie	4 ~ 20 mA
Basé sur magnétique	facultatif
Fiabilité	MIL-HDBK-217, classe 2
Anti-impact	100g@11ms,Triaxial et identique (demi-onde sinusoïdale)
Temps de restauration	<1ms (1000g, 1/2 sin 1ms, Impact sur l'axe i)
Vibration	20 g rms, 20 ~ 2000 Hz (bruit aléatoire, o, p, i agissant sur chaque axe pendant 30 minutes)
Entrée (VDD_VSS)	9-36 VCC
Consommation de courant de fonctionnement	<60 mA à 12 VCC
Connecteur	Connecteur M12 standard de l'industrie
Poids	73,5g
Taille	Taille d'installation d'adsorption magnétique: 34,3*34,3*43,2 mm, Taille d'installation de positionnement de vis: 34,3*34,3*38,5 mm
