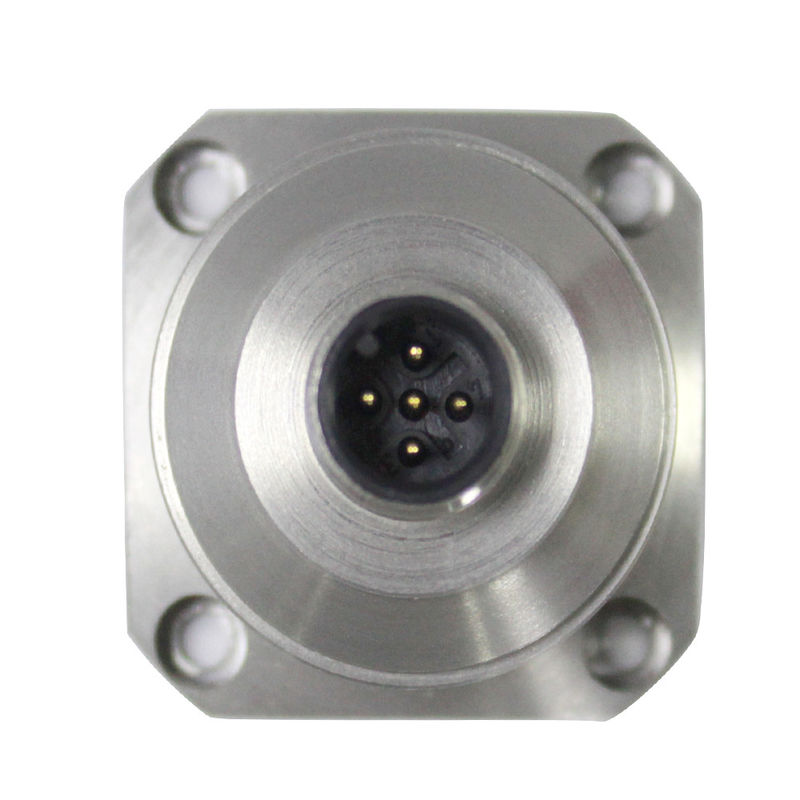

AKF390B 5V a produit MEMS a basé le capteur à trois axes de vibration d'accéléromètre

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: RION

Certification: CE, ISO

Numéro de modèle: AKF390B

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: $235.00/Pieces

Détails d'emballage: capteur de la vibration 1pcs dans chaque boîte intérieure, 50pcs/ctn

Délai de livraison: 7 JOURS POUR L'ÉCHANTILLON

Conditions de paiement: T/T, PAYPAL

Capacité d'approvisionnement: 3000/MONTH

Obtenez le meilleur prix
Contact maintenant
Caractéristiques
Surligner:

5V MEMS a basé l'accéléromètre

,

accéléromètre basé par MEMS à trois axes

,

Capteur de vibration d'axe d'AKF390B 3

axe de capteur de vibration:
X, Y, Z
sortie:
0-5V
alimentation d'énergie:
C.C 9~36V
anti-impact:
2000G
poids:
73,5
la température fonctionnante:
-40°C à +85°C
la température de magasin:
-55°C à +100°C
excellente stabilité polarisée:
Oui
Utilisation:
CAPTEUR DE VIBRATION
Théorie:
Capteur de capacité
axe de capteur de vibration:
X, Y, Z
sortie:
0-5V
alimentation d'énergie:
C.C 9~36V
anti-impact:
2000G
poids:
73,5
la température fonctionnante:
-40°C à +85°C
la température de magasin:
-55°C à +100°C
excellente stabilité polarisée:
Oui
Utilisation:
CAPTEUR DE VIBRATION
Théorie:
Capteur de capacité
Description
AKF390B 5V a produit MEMS a basé le capteur à trois axes de vibration d'accéléromètre

 MÈTRE À HAUTE FRÉQUENCE D'ACCÉLÉRATION DE PETIT PRIX D'ACCÉLÉROMÈTRE DE CAPTEUR DE VIBRATION DE 3 AXES



Description générale



L'accéléromètre gyroscopique d'AKF390B est les accéléromètres très utilisés produits par RION avec la technologie suisse brevetée. Il peut être employé dans l'essai de vibration, l'essai d'impact et d'autres domaines. Le produit adopte la sortie de tension analogique, différents codes d'adresse peuvent être placés, et des capteurs multiples sont utilisés ensemble dans la longue distance pour faciliter l'analyse multipoint de mesure et de données. L'AKF390B est un capteur capacitif de silicium monocristallin se composant d'une puce de silicone micromachined (ASIC de basse puissance pour le traitement de signal), d'un microprocesseur pour stocker des valeurs de compensation, et d'un capteur de température. Ce produit avec la consommation de puissance faible a été calibré, et a une structure solide et un résultat stable. La nouvelle configuration électronique fournit la puissance à semi-conducteur pour la remise, assurant la pleine protection pour la surintensité. Cette série de produits a les caractéristiques de la structure forte, de la consommation de puissance faible et de l'excellente stabilité de déviation, qui garantit la fiabilité exceptionnelle de sortie.




Caractéristique

★ gyroscopique (X, Y, Z)                                       tension de sortie de ★ : 0-5V
alimentation d'énergie de ★ : 9-36V                                     anti-impact de ★ : 2000G
la température fonctionnante de ★ : -40°C | +85°C           la température de magasin de ★ : -55°C | +100°C
taille de ★ : L34.4×W34.4×H38mm                           poids de ★ : 73.5g
excellente stabilité polarisée de ★                                    Bonne performance environnementale de ★ (impact, vibration et température)




Application





Article blocage système de ★, surveillance de fatigue et génération d'énergie éolienne de ★ de prévision
Contrôle du système du trafic de ★, analyse d'assiette de la route et détection de défaut ferroviaire ultra-rapide
Grandes machines de ★, moteur
Vibration basse fréquence de ★ et matériel médical de surveillance automatique de ★
Rouleau de route de ★ de véhicule de ★ de pont de ★


AKF390B 5V a produit MEMS a basé le capteur à trois axes de vibration d'accéléromètre 0
Images détaillées
AKF390B 5V a produit MEMS a basé le capteur à trois axes de vibration d'accéléromètre 2



Données techniques :

Paramètres
AKF390B
Unité
Gamme
±2, ±4, ±8
g
Calibrage polarisé
<1>
magnésium
Axe de mesure
X, Y, Z
axe
Répétabilité de la puissance on/down
<2>
magnésium (valeur maximum)
Coefficient de température polarisé [3]
0,05
valeur typique de mg/℃
Résolution/seuil (@ 1Hz)
< 1="">
magnésium (maximum)
Non-linéarité
<3>
% de FS (maximum)
Largeur de bande [4]
500
Hertz
Fréquence de résonance
5
kilohertz
Taux de sortie
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz, peut être placé

Tension de sortie

0-5V

Magnétique basé

facultatif


Fiabilité
MIL-HDBK-217, classe 2

Anti-impact
100g@11ms, à trois axes et identique (demi onde sinusoïdale)

Temps de restauration
<1ms>

Vibration
20g RMS, 20~2000Hz (bruit aléatoire, o, p, i agissant sur chaque axe pendant 30 minutes)

Entrée (VDD_VSS)
9-36 VOLTS CONTINU

Consommation actuelle d'opération
<60ma>

Connecteur
Connecteur M12 industriellement compatible

Poids
73.5g

Taille
Taille magnétique d'installation d'adsorption : 34.3*34.3*43.2mm,
Vis plaçant la taille d'installation : 34.3*34.3*38.5mm










Direction de mesure de produit



AKF390B 5V a produit MEMS a basé le capteur à trois axes de vibration d'accéléromètre 4





Dessin magnétique de dimension d'installation d'adsorption :


AKF390B 5V a produit MEMS a basé le capteur à trois axes de vibration d'accéléromètre 6



Vis plaçant le dessin de dimension d'installation :

AKF390B 5V a produit MEMS a basé le capteur à trois axes de vibration d'accéléromètre 8
AKF390B 5V a produit MEMS a basé le capteur à trois axes de vibration d'accéléromètre 10
AKF390B 5V a produit MEMS a basé le capteur à trois axes de vibration d'accéléromètre 12
AKF390B 5V a produit MEMS a basé le capteur à trois axes de vibration d'accéléromètre 14





Connexion électrique :


Couleur
  Fonction
NOIR
BLANC
BLEU
BROWN
GRIS







LA terre
La terre de puissance
Signal de tension d'axe des abscisses
Signal de tension d'axe des y
Vcc 9~36V
Positif d'alimentation d'énergie
Signal de tension d'axe des z






AKF390B 5V a produit MEMS a basé le capteur à trois axes de vibration d'accéléromètre 16
